Ogranicznik przepięć ESPAC V T12 12,5/275 1+1 | 10210121080 Elko-Bis

Opis i Kluczowe Cechy

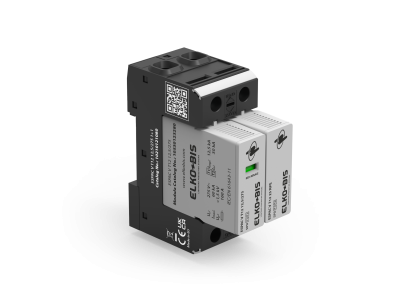

Ogranicznik przepięć ESPAC V T12 12,5/275 w wykonaniu dwubiegunowym to wysokowydajne urządzenie o szerokości modułowej 36 mm, zapewniające skuteczną ochronę przeciwprzepięciową w instalacjach elektrycznych. Chroni przed skutkami bezpośrednich i pośrednich uderzeń pioruna, stabilizując napięcie w obwodach 1-fazowych. Zaprojektowany do montażu na szynie DIN, charakteryzuje się kompaktową budową i szybką reakcją na zwarcia.

• Wysoka klasa ochrony T1+T2: Ochrona przeciwprzepięciowa w klasie kombinowanej, zapewniająca skuteczne tłumienie zarówno silnych udarów (T1) jak i wolnozmiennych przepięć (T2).
• Napięcie znamionowe 275V: Przystosowany do pracy w sieciach 230V z możliwością krótkotrwałych przepięć do 275V, co chroni podłączone urządzenia przed uszkodzeniami.
• Prąd znamionowy 12,5kA: Wysoka zdolność odprowadzania prądów udarowych, zapewniająca długotrwałą ochronę instalacji.
• Szerokość modułowa 36 mm: Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce w układzie aparatury modułowej.
• Dwubiegunowe wykonanie 1+1: Zapewnia ochronę zarówno przewodu fazowego, jak i neutralnego, co zwiększa bezpieczeństwo całej instalacji.

Zgodność z Normami

Ogranicznik ESPAC V T12 12,5/275 spełnia wymagania normy PN-EN 61643-11:2012 dotyczącej ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające jego skuteczność w klasie T1+T2.

Zastosowanie

Ogranicznik przepięć ESPAC V T12 12,5/275 znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przed przepięciami atmosferycznymi i łączeniowymi.

• Instalacje domowe i biurowe – zabezpieczenie sprzętu AGD, RTV, komputerów i sieci teleinformatycznych.
• Budynki przemysłowe i magazyny – ochrona maszyn i urządzeń wrażliwych na przepięcia.
• Obiekty użyteczności publicznej – szkoły, szpitale, centra handlowe wymagające niezawodnej ochrony przeciwprzepięciowej.
• Instalacje fotowoltaiczne i systemy alarmowe – zabezpieczenie cennych urządzeń elektronicznych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy montować na szynie DIN w pozycji pionowej, zgodnie z kierunkiem strzałki na obudowie. Po zamontowaniu należy podłączyć przewody fazowy i neutralny do odpowiednich zacisków, dbając o prawidłową polaryzację. Po zakończeniu prac należy przeprowadzić próbę napięciową i sprawdzić poprawność działania ogranicznika.

FAQ

• Jaka jest maksymalna zdolność odprowadzania prądu udarowego? Ogranicznik ESPAC V T12 12,5/275 charakteryzuje się prądem znamionowym 12,5kA, co zapewnia skuteczną ochronę przed silnymi udarami prądowymi.
• Czy ogranicznik nadaje się do instalacji 3-fazowych? Nie – urządzenie jest przeznaczone wyłącznie do instalacji 1-fazowych z przewodem fazowym i neutralnym.
• Jakie są zalecenia dotyczące okresowej kontroli? Zaleca się regularne sprawdzanie stanu ogranicznika podczas przeglądów instalacji, szczególnie po wystąpieniu silnych przepięć lub uderzenia pioruna.
