Ogranicznik przepięć ESPPV V T12 12,5/1000 Y RI | 20121003180 Elko-Bis

Opis i Kluczowe Cechy

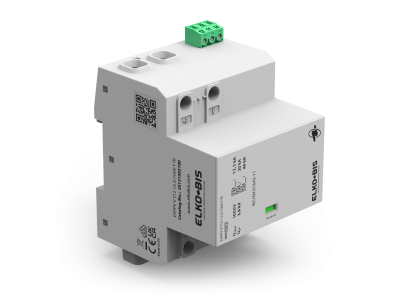

Ogranicznik przepięć ESPPV V T12 12,5/1000 Y RI o szerokości 4 modułów (72 mm) to zaawansowane urządzenie zabezpieczające instalacje fotowoltaiczne przed szkodliwymi skutkami wyładowań atmosferycznych. Monoblokowa konstrukcja zapewnia zwiększoną wytrzymałość mechaniczną i eliminuje konieczność wymiany modułów. Przeznaczony do ochrony obwodów DC w systemach PV, gdzie zachowane są odstępy separujące paneli od instalacji piorunochronnej (LPS).

• Szerokość 4 modułów (72 mm): Kompaktowa budowa umożliwiająca montaż w rozdzielnicy elektrycznej lub szafie sterowniczej PV.
• Monoblokowa konstrukcja: Zwiększona odporność na wstrząsy i uszkodzenia mechaniczne, brak modułów wymiennych.
• Ochrona przeciwprzepięciowa klasy T1+T2: Skuteczna redukcja przepięć powstałych w wyniku bezpośrednich i pośrednich uderzeń piorunów.
• Zakres napięcia 1000 V DC: Kompatybilny z większością instalacji fotowoltaicznych o napięciu 1000 V w obwodzie DC.
• Konfiguracja Y (trójfazowa): Ochrona wszystkich trzech faz oraz przewodu neutralnego w układzie trójfazowym.

Zgodność z Normami

Ogranicznik ESPPV V T12 12,5/1000 Y RI spełnia wymagania normy PN-EN 61643-11:2012 (Ograniczniki przepięć niskiego napięcia) oraz PN-EN 61643-31:2018-07 (Ograniczniki przepięć w instalacjach fotowoltaicznych). Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z wytycznymi IEC 61643.

Zastosowanie

Ogranicznik ESPPV V T12 12,5/1000 Y RI przeznaczony jest do ochrony instalacji fotowoltaicznych przed przepięciami atmosferycznymi i łączeniowymi w systemach, gdzie zachowane są odpowiednie odstępy separujące od instalacji piorunochronnej.

• Instalacje fotowoltaiczne o napięciu 1000 V DC w układzie trójfazowym.
• Ochrona falowników, rozdzielnic DC oraz kabli solarnych przed skutkami uderzeń piorunów.
• Systemy PV zabezpieczone instalacją piorunochronną (LPS), gdzie wymagana jest ochrona przeciwprzepięciowa klasy T1+T2.
• Obiekty przemysłowe i komercyjne z dużymi instalacjami fotowoltaicznymi.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcją producenta. Urządzenie należy montować w rozdzielnicy DC, możliwie jak najbliżej źródła zagrożenia (falownika lub rozdzielnicy głównej). Należy zachować odpowiednie odstępy separujące od instalacji piorunochronnej (LPS) – instalacja PV musi spełniać wymagania normy PN-EN 62305. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie DC. Ogranicznik należy mocować do szyny DIN (35 mm) za pomocą zatrzasku. Połączenia elektryczne wykonywać przewodami o odpowiednim przekroju (zalecany min. 16 mm² dla obwodu DC).

FAQ

• Czy ogranicznik ESPPV V T12 12,5/1000 Y RI wymaga dodatkowej ochrony klasy T1? Tak – urządzenie zapewnia ochronę klasy T1+T2, co jest wymagane w instalacjach PV z systemem piorunochronnym (LPS), gdzie zachowane są odstępy separujące.
• Jaki jest maksymalny prąd wyładowczy (Iimp) ogranicznika? Maksymalny prąd wyładowczy nie został podany w danych produktu – sprawdź dokumentację techniczną dla dokładnych parametrów.
• Czy ogranicznik można stosować w instalacjach jednofazowych? Urządzenie zostało zaprojektowane do ochrony układów trójfazowych (konfiguracja Y). Dla instalacji jednofazowych należy dobrać odpowiedni ogranicznik klasy T1+T2 o napięciu 1000 V DC.
