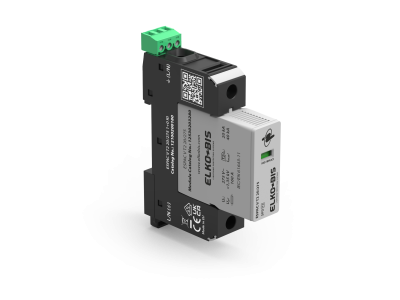

Ogranicznik przepięć ESPAC V T2 20/275 1+0 RI | 12100200180 Elko-Bis

Opis i Kluczowe Cechy

Ogranicznik przepięć ESPAC V T2 20/275 1+0 RI o szerokości modułowej 18 mm to jednofazowe urządzenie do ochrony przeciwprzepięciowej w instalacjach elektrycznych. Przeznaczone do montażu w rozdzielnicach podrzędnych budynków, chroni odbiorniki przed przepięciami powstałymi w wyniku pośrednich uderzeń pioruna oraz zakłóceń łączeniowych w sieci. Charakteryzuje się niskim napięciem ochronnym Up ≤ 1,5 kV, co zapewnia skuteczną ochronę wrażliwej aparatury.

• Szerokość modułowa 18 mm: Kompaktowa konstrukcja ułatwia montaż w standardowych rozdzielnicach, oszczędzając miejsce na szynie DIN.
• Niskie napięcie ochronne Up ≤ 1,5 kV: Zapewnia skuteczną ochronę odbiorników niskiego napięcia przed przepięciami, minimalizując ryzyko uszkodzeń.
• Jednofazowe wykonanie 1+0 RI: Przeznaczone do zabezpieczania jednego obwodu fazowego w układzie TN-S, TN-C-S lub TT.
• Wysoka zdolność wyładowcza (20 kA): Odprowadza prądy piorunowe i zakłócenia łączeniowe, chroniąc instalację przed uszkodzeniem.
• Bezpieczeństwo eksploatacji: Zastosowanie warystorów i układu gasikowego gwarantuje samoczynne odłączenie w przypadku uszkodzenia oraz sygnalizację awarii.

Zgodność z Normami

Ogranicznik ESPAC V T2 20/275 spełnia wymagania normy PN-EN 61643-11:2012 i posiada oznaczenie CE. Został zaprojektowany zgodnie z klasyfikacją typu 2 (T2) dla ochrony przeciwprzepięciowej w instalacjach niskiego napięcia.

Zastosowanie

Ogranicznik ESPAC V T2 20/275 1+0 RI znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przeciwprzepięciowa wrażliwych odbiorników.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie urządzeń elektronicznych (komputery, telewizory, systemy alarmowe) przed przepięciami.
• Ochrona instalacji oświetleniowej LED i układów sterowania.
• Stosowanie w rozdzielnicach podrzędnych w budynkach przemysłowych i usługowych.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować na szynie DIN w rozdzielnicy, w bezpośrednim sąsiedztwie chronionego obwodu. Przed montażem należy upewnić się, że instalacja jest odłączona od zasilania. Po zamontowaniu należy sprawdzić prawidłowość połączeń i przeprowadzić test działania zgodnie z dokumentacją techniczną. W przypadku uszkodzenia (np. sygnalizacja LED) należy wymienić ogranicznik na nowy.

FAQ

• Jaka jest klasa ochrony ogranicznika? Ogranicznik należy do klasy typu 2 (T2) zgodnie z normą PN-EN 61643-11:2012, co oznacza ochronę przed pośrednimi uderzeniami pioruna i zakłóceniami łączeniowymi.
• Czy ogranicznik wymaga dodatkowego zabezpieczenia? Tak – zaleca się stosowanie dodatkowego zabezpieczenia nadprądowego (np. bezpiecznika topikowego) o maksymalnym prądzie znamionowym 16 A na chronionym obwodzie.
• Jak rozpoznać awarię ogranicznika? Wbudowana sygnalizacja LED (zazwyczaj zielona = sprawne, czerwona = uszkodzone) oraz samoczynne odłączenie obwodu wskazują na konieczność wymiany urządzenia.
