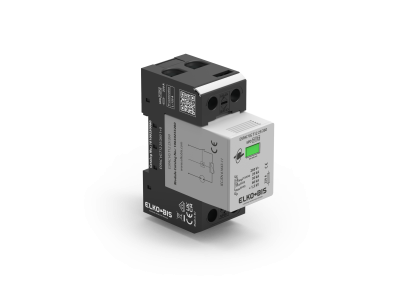

Ogranicznik przepięć ESPAC VG T12 25/260 1+0 | 10100250080 Elko-Bis

Opis i Kluczowe Cechy

Jednobiegunowy ogranicznik przepięć ESPAC VG T12 25/260 w wykonaniu 1+0 o szerokości modułowej 36 mm stanowi kluczowy element ochrony przeciwprzepięciowej w instalacjach elektrycznych. Przeznaczony do montażu w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych, zapewnia ochronę przed szkodliwymi skutkami bezpośrednich i pośrednich uderzeń pioruna oraz przepięć łączeniowych.

• Szerokość modułowa 36 mm: Kompaktowa konstrukcja umożliwiająca montaż w standardowych szynach DIN, optymalne wykorzystanie przestrzeni w rozdzielnicy.
• Wykonanie 1+0: Jednobiegunowa konfiguracja chroniąca jeden przewód fazowy, dedykowana do układów TN-S lub TN-C.
• Ochrona przed przepięciami atmosferycznymi i łączeniowymi: Skuteczne tłumienie impulsów napięciowych do poziomu bezpiecznego dla chronionych urządzeń.
• Niskie napięcie ochronne Up ≤ 1,5 kV: Wysoka skuteczność ograniczania przepięć, minimalizująca ryzyko uszkodzeń podłączonych odbiorników.
• Trwała konstrukcja modułowa: Solidna obudowa odporna na działanie łuku elektrycznego i warunki środowiskowe, gwarantująca długą żywotność.

Zgodność z Normami

Ogranicznik przepięć ESPAC VG T12 25/260 spełnia wymagania normy PN-EN 61643-11:2012 (Ograniczniki przepięć niskiego napięcia – Część 11: Wymagania i badania dla ograniczników przepięć w sieciach zasilających). Posiada deklarację zgodności CE oraz certyfikaty potwierdzające jego skuteczność w ochronie przeciwprzepięciowej.

Zastosowanie

Ogranicznik przepięć ESPAC VG T12 25/260 1+0 przeznaczony jest do ochrony instalacji elektrycznych przed szkodliwymi skutkami przepięć w budynkach o zróżnicowanym charakterze użytkowym.

• Rozdzielnice główne budynków mieszkalnych i biurowych – ochrona całej instalacji przed skutkami uderzeń pioruna.
• Obiekty przemysłowe i magazynowe – zabezpieczenie wrażliwej aparatury i maszyn przed przepięciami łączeniowymi.
• Instalacje fotowoltaiczne – ochrona falowników i innych komponentów przed przepięciami generowanymi podczas pracy systemu.
• Obiekty użyteczności publicznej (szpitale, szkoły, centra handlowe) – zapewnienie ciągłości zasilania krytycznych obwodów.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować na szynie DIN w rozdzielnicy głównej, na możliwie najkrótszej drodze połączenia z przewodem ochronnym PE. Należy zapewnić odpowiednie uziemienie i połączenie z magistralą uziemiającą. Po montażu konieczne jest sprawdzenie poprawności połączeń i przeprowadzenie testów działania układu ochronnego. Regularne przeglądy stanu technicznego ogranicznika są zalecane w celu utrzymania jego skuteczności.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia? Tak – zaleca się stosowanie dodatkowego zabezpieczenia nadprądowego (np. bezpiecznika o odpowiednim prądzie znamionowym) w obwodzie chronionym, zgodnie z zaleceniami producenta.
• Jakie jest maksymalne napięcie trwałej pracy Uc? Maksymalne napięcie trwałej pracy Uc nie zostało określone w danych produktu – sprawdź dokumentację techniczną lub etykietę na urządzeniu.
• Czy ogranicznik nadaje się do instalacji 400V? Urządzenie jest dedykowane do instalacji jednofazowych 230V. Do ochrony instalacji trójfazowych 400V wymagane jest zastosowanie odpowiedniej konfiguracji ograniczników (np. 3+0 lub 3+1).
