Ogranicznik przepięć ESPAC V T2 20/275 4+0 | 12400200080 Elko-Bis

Opis i Kluczowe Cechy

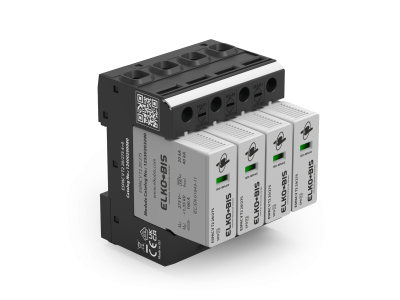

Ogranicznik przepięć ESPAC V T2 20/275 w wersji czterobiegunowej (4+0) to modułowe urządzenie o szerokości 72 mm, przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Zapewnia skuteczną ochronę w rozdzielnicach podrzędnych budynków mieszkalnych, biurowych oraz przemysłowych. Jego konstrukcja oparta na technologii tłumienia przepięć klasy T2 gwarantuje szybką reakcję na skoki napięcia, chroniąc wrażliwe odbiorniki.

• Wersja czterobiegunowa 4+0: Ochrona wszystkich czterech żył układu TN-S/TN-C-S z jednoczesnym zachowaniem symetrii sieci.
• Szerokość 72 mm: Kompatybilny z typowymi szynami montażowymi w rozdzielnicach – łatwy montaż w standardowych miejscach.
• Technologia T2: Szybkie tłumienie przepięć klasy II, redukujące napięcia udarowe do bezpiecznego poziomu dla urządzeń elektronicznych.
• Napięcie znamionowe 275V: Dobrane do napięć sieciowych w instalacjach 230/400V, zapewniające pełną ochronę linii fazowych i neutralnej.
• Prąd znamionowy 20 kA: Wysoka zdolność wyładowcza, gwarantująca długotrwałą ochronę nawet w przypadku częstych przepięć.

Zgodność z Normami

Ogranicznik ESPAC V T2 20/275 spełnia wymagania normy PN-EN 61643-11 oraz jest zgodny z dyrektywami Unii Europejskiej. Posiada oznaczenie CE, co potwierdza jego bezpieczeństwo i zgodność z europejskimi standardami ochrony przeciwprzepięciowej.

Zastosowanie

Ogranicznik przepięć ESPAC V T2 20/275 4+0 znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przed przepięciami pośrednimi wywołanymi uderzeniami pioruna lub zakłóceniami sieciowymi.

• Rozdzielnice budynków mieszkalnych, biurowych i handlowych – ochrona urządzeń AGD, komputerów i systemów oświetleniowych.
• Budynki przemysłowe – zabezpieczenie wrażliwej aparatury pomiarowej, sterowników PLC i maszyn CNC.
• Obiekty użyteczności publicznej – ochrona systemów alarmowych, kamer CCTV i sieci teleinformatycznych.
• Instalacje fotowoltaiczne – zabezpieczenie falowników i inwerterów przed przepięciami pochodzącymi z sieci elektroenergetycznej.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP przy całkowicie odłączonym napięciu. Urządzenie należy montować na szynie TH35 w rozdzielnicy, bezpośrednio za głównym wyłącznikiem. Zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju (co najmniej 16 mm² dla prądów znamionowych do 20 kA), z zachowaniem jak najkrótszych połączeń. Po montażu przeprowadzić testy działania zgodnie z instrukcją producenta.

FAQ

• Jakie napięcie maksymalne może być tłumione przez ten ogranicznik? Ogranicznik ESPAC V T2 20/275 chroni przed przepięciami o napięciu udarowym do 20 kV, redukując je do bezpiecznego poziomu poniżej 1,5 kV.
• Czy ogranicznik nadaje się do instalacji z uziemieniem TT? Tak, wersja 4+0 zapewnia ochronę w układzie sieci TT, TN-S oraz TN-C-S przy zachowaniu symetrii napięć fazowych.
• Jak często należy wymieniać ogranicznik? Żywotność ogranicznika zależy od częstotliwości występowania przepięć. Zaleca się okresowe sprawdzanie stanu technicznego (co najmniej raz na 2 lata) oraz wymianę po wystąpieniu przepięcia o znacznej wartości.
