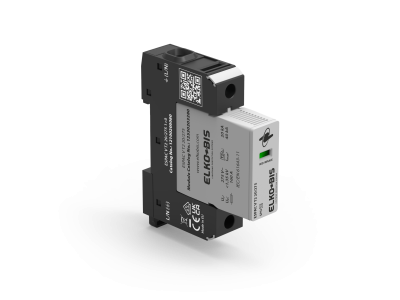

Ogranicznik przepięć ESPAC V T2 20/275 1+0 | 12100200080 Elko-Bis

Opis i Kluczowe Cechy

Ogranicznik przepięć ESPAC V T2 20/275 1+0 w wersji jednobiegunowej o szerokości 18 mm zapewnia skuteczną ochronę instalacji elektrycznej przed przepięciami generowanymi przez pośrednie uderzenia pioruna. Zaprojektowany do montażu w rozdzielnicach podrzędnych budynków mieszkalnych, biurowych i przemysłowych, chroni wrażliwe urządzenia elektroniczne przed uszkodzeniami i zakłóceniami pracy.

• Szerokość modułowa 18 mm: Idealny do standardowych szyn montażowych w rozdzielnicach, oszczędza miejsce i ułatwia integrację z innymi aparatami modułowymi.
• Ochrona przed przepięciami do 20 kA: Wysoka zdolność wyładowcza chroni instalację przed skutkami bliskich wyładowań atmosferycznych w kategorii T2.
• Napięcie znamionowe 275 V: Dostosowane do sieci jednofazowych 230V, zapewnia kompatybilność z typowymi instalacjami budynkowymi.
• Konfiguracja 1+0: Pojedyncza para zacisków wejściowych/wyjściowych ułatwia montaż i utrzymanie ciągłości obwodu.
• Wytrzymałość termiczna i mechaniczna: Solidna konstrukcja zapewnia długotrwałą niezawodność nawet w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Ogranicznik ESPAC V T2 20/275 spełnia wymagania normy PN-EN 61643-11:2012 oraz IEC 61643-1, co potwierdza jego zgodność z europejskimi standardami ochrony przeciwprzepięciowej. Posiada oznaczenie CE i jest zaprojektowany do stosowania w instalacjach zgodnych z normami budowlanymi.

Zastosowanie

Ogranicznik ESPAC V T2 20/275 1+0 przeznaczony jest do ochrony instalacji elektrycznych niskiego napięcia w obiektach o zróżnicowanym przeznaczeniu.

• Budynki mieszkalne (mieszkania, domy jednorodzinne) – ochrona przed przepięciami w sieci 230V.
• Obiekty biurowe i komercyjne – zabezpieczenie wrażliwego sprzętu elektronicznego (komputery, systemy alarmowe, sieci komputerowe).
• Małe instalacje przemysłowe – ochrona maszyn i urządzeń sterowanych elektronicznie.
• Lokale użytkowe (sklepy, magazyny) – zwiększenie niezawodności zasilania wrażliwych układów.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować na szynie TH35 przed zabezpieczeniem obwodu głównym wyłącznikiem różnicowoprądowym. Po zamontowaniu zaleca się przeprowadzenie testu działania zgodnie z instrukcją producenta. Podczas eksploatacji należy regularnie kontrolować stan połączeń i nie dopuszczać do przeciążeń. W przypadku uszkodzenia należy wymienić ogranicznik na nowy – nie podlega regeneracji.

FAQ

• Czy ogranicznik ESPAC V T2 wymaga dodatkowych zabezpieczeń? Tak – zaleca się montaż w obwodzie chronionym wyłącznikiem różnicowoprądowym oraz bezpiecznikiem nadprądowym o odpowiednim prądzie znamionowym, zgodnie z dokumentacją techniczną.
• Jaka jest maksymalna temperatura pracy? Dokładna wartość nie została podana w danych produktu – zaleca się zapoznanie z dokumentacją techniczną przed instalacją.
• Czy ogranicznik chroni przed bezpośrednimi uderzeniami pioruna? Nie – ogranicznik T2 chroni przed przepięciami generowanymi przez pośrednie uderzenia pioruna. Do ochrony przed bezpośrednimi wyładowaniami stosuje się klasę I (T1) w instalacji odgromowej.
