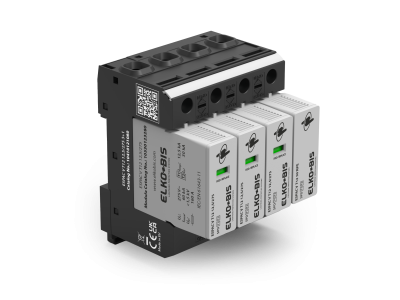

Ogranicznik przepięć ESPAC V T12 12,5/275 3+1 | 10410121080 Elko-Bis

Opis i Kluczowe Cechy

Ogranicznik przepięć ESPAC V T12 12,5/275 3+1 to czterobiegunowe urządzenie modułowe o szerokości 72 mm, zapewniające kompleksową ochronę przeciwprzepięciową w instalacjach elektrycznych. Zabezpiecza przed skutkami bezpośrednich i pośrednich uderzeń pioruna, minimalizując ryzyko uszkodzenia wrażliwych odbiorników. Przeznaczony do montażu w szafach rozdzielczych na szynie DIN.

• Czterobiegunowa ochrona 3+1: Zapewnia ochronę faz L1, L2, L3 oraz neutralnego N, co gwarantuje pełną ochronę układu trójfazowego.
• Szerokość 72 mm: Kompaktowa konstrukcja ułatwia montaż w standardowych szafach rozdzielczych na szynie DIN.
• Wysoka zdolność gaszenia łuku (12,5 kA): Skuteczna ochrona przed dynamicznymi przepięciami, nawet przy wysokim natężeniu prądu.
• Napięcie znamionowe 275 V: Dostosowany do instalacji 230/400 V, zgodny z europejskimi standardami sieci niskiego napięcia.
• Długa żywotność i niezawodność: Konstrukcja z elementami metalowymi i izolacyjnymi o podwyższonej trwałości, odpornymi na starzenie się.

Zgodność z Normami

Ogranicznik ESPAC V T12 12,5/275 3+1 spełnia wymagania normy PN-EN 61643-11, dotyczącej ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć ESPAC V T12 12,5/275 3+1 znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przeciwprzepięciowa dla wrażliwej aparatury.

• Domowe i biurowe instalacje elektryczne – ochrona telewizorów, komputerów, systemów alarmowych i innych urządzeń elektronicznych.
• Budynki przemysłowe – zabezpieczenie maszyn i urządzeń sterujących przed przepięciami spowodowanymi uderzeniami pioruna lub zakłóceniami sieciowymi.
• Instalacje fotowoltaiczne i systemy zasilania awaryjnego – ochrona inwerterów i baterii przed uszkodzeniami spowodowanymi przepięciami.
• Obiekty użyteczności publicznej – szpitale, szkoły, centra handlowe, gdzie ciągłość zasilania ma kluczowe znaczenie.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP, z zachowaniem środków ostrożności. Urządzenie należy montować na szynie DIN w szafie rozdzielczej, z dala od źródeł ciepła i wilgoci. Należy zapewnić odpowiednią wentylację i zachować minimalne odstępy montażowe. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Po montażu należy sprawdzić poprawność połączeń i przeprowadzić testy działania zgodnie z dokumentacją techniczną.

FAQ

• Jaki jest zakres napięcia roboczego ogranicznika? Ogranicznik ESPAC V T12 12,5/275 3+1 jest przeznaczony do instalacji o napięciu znamionowym 230/400 V, co odpowiada standardom sieci niskiego napięcia w Europie.
• Jakie są zalecane odstępy montażowe? Urządzenie należy montować z zachowaniem minimalnych odstępów montażowych zalecanych przez producenta w dokumentacji technicznej – zwykle co najmniej 5 mm między sąsiednimi modułami.
• Czy ogranicznik wymaga okresowej konserwacji? Nie – ogranicznik ESPAC V T12 nie wymaga konserwacji. W przypadku zaniku ochrony (np. po wystąpieniu przepięcia) należy go wymienić na nowy.
