Jak zbudować niezawodny system zdalnego odczytu energii? Sprawdzone rozwiązania F&F dla instalatorów

Coraz więcej inwestorów oczekuje od instalacji elektrycznej nie tylko pomiaru zużycia energii, ale także integracji z systemami automatyki, zdalnego odczytu oraz zaawansowanej analizy danych. W praktyce oznacza to, że klasyczny licznik energii przestaje być jedynie urządzeniem rozliczeniowym. Coraz częściej potrzebne są rozwiązania, które komunikują się z systemem nadrzędnym, przesyłają dane w czasie rzeczywistym i umożliwiają analizę parametrów pracy instalacji.

Właśnie dlatego liczniki energii z komunikacją, konwertery oraz akcesoria F&F znajdują zastosowanie w nowoczesnych budynkach mieszkalnych, obiektach komercyjnych i instalacjach przemysłowych. Odpowiednio zaprojektowany system monitoringu energii pozwala nie tylko prowadzić rozliczenia, ale także ograniczać koszty eksploatacji, szybciej wykrywać nieprawidłowości i skuteczniej planować działania serwisowe.

Dlaczego warto stosować liczniki energii z komunikacją?

Nowoczesne liczniki energii wyposażone w interfejsy komunikacyjne są dziś ważnym elementem systemów zarządzania energią. Dzięki integracji z BMS, SCADA czy rozwiązaniami Smart Home możliwe jest monitorowanie parametrów instalacji w czasie rzeczywistym oraz podejmowanie decyzji na podstawie rzeczywistych danych.

Produkty wybrane dla Ciebie:

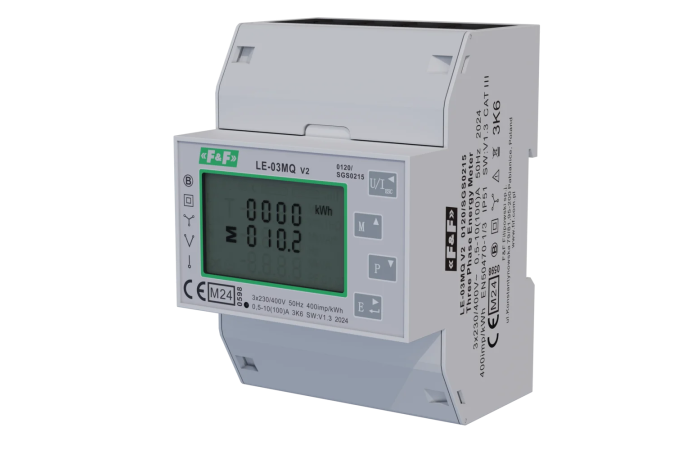

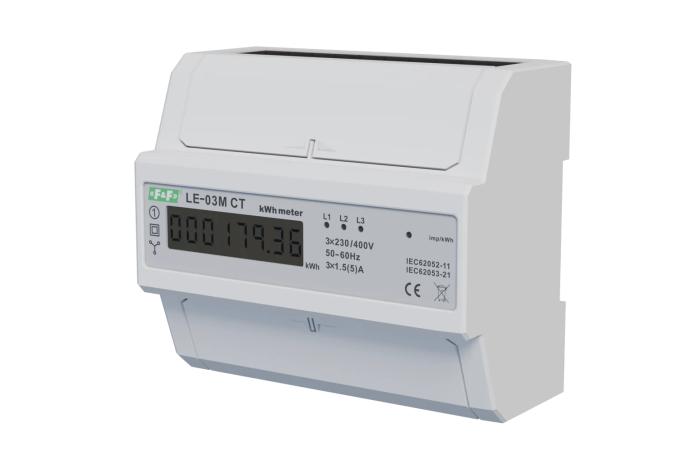

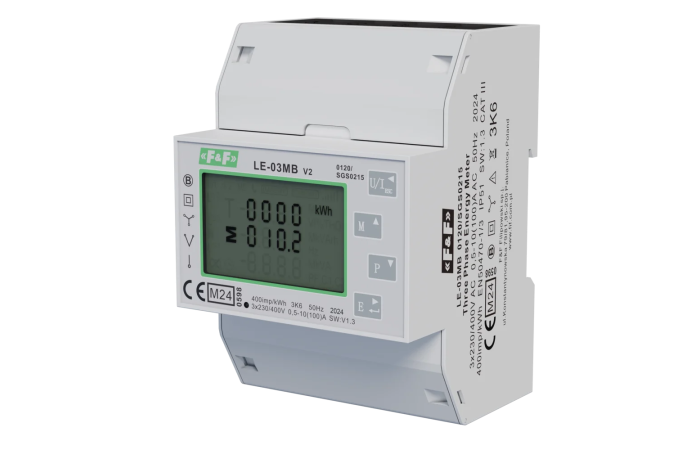

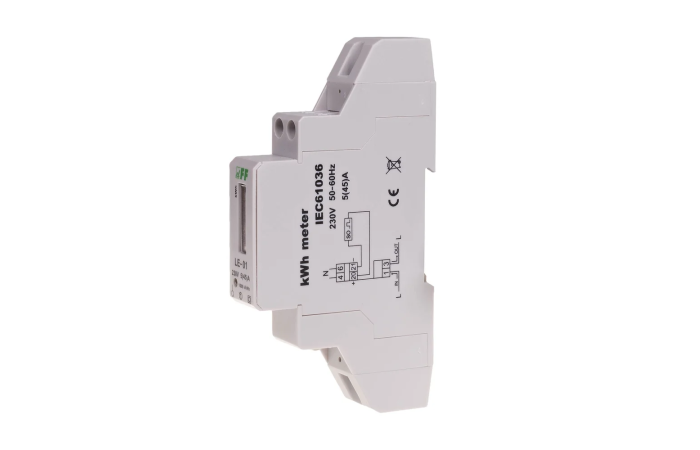

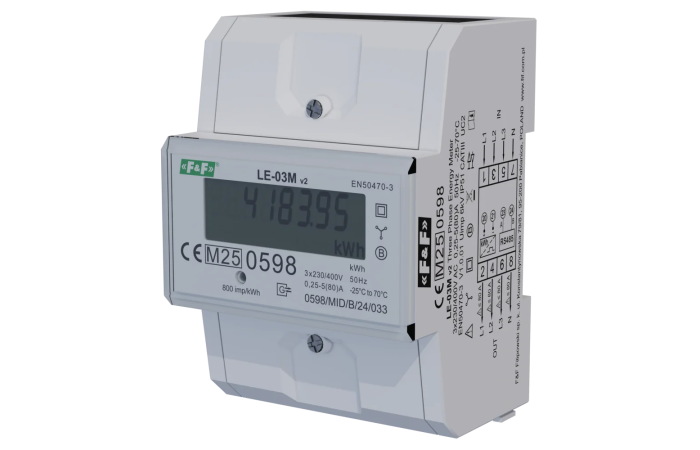

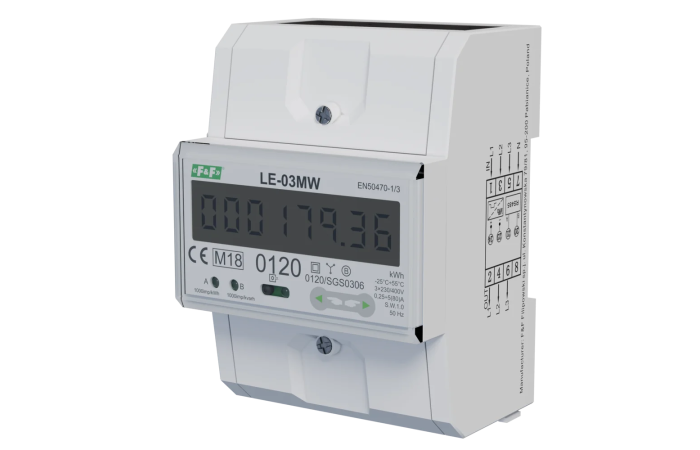

Sprawdź więcej >

Wykrywanie ponadnormatywnego zużycia energii

Jeżeli silnik wentylatora w instalacji HVAC zaczyna pobierać więcej energii niż zwykle, może to świadczyć o zużyciu łożysk, zabrudzonych filtrach lub problemach mechanicznych. Licznik z komunikacją umożliwia wychwycenie takiej zmiany na wczesnym etapie. Dzięki temu serwis może zaplanować działania zanim dojdzie do poważnej awarii i kosztownego przestoju.

Identyfikacja spadku poboru energii

Nie tylko wzrost zużycia energii powinien zwrócić uwagę obsługi technicznej. W wielu zakładach produkcyjnych spadek poboru energii przez urządzenie może oznaczać niepełną wydajność pracy lub nieprawidłowości w procesie technologicznym. Analiza danych pozwala szybciej wykrywać takie sytuacje.

Optymalizacja pracy magazynów energii i instalacji PV

W instalacjach prądu stałego, takich jak magazyny energii czy systemy fotowoltaiczne, niezwykle ważne jest monitorowanie przepływu energii w obu kierunkach. Liczniki dwukierunkowe pozwalają analizować proces ładowania i rozładowywania magazynów energii, co przekłada się na większą efektywność całego systemu.

Kontrola kosztów w budynkach wielolokalowych

Liczniki z komunikacją Modbus lub M‑Bus umożliwiają prowadzenie indywidualnych rozliczeń użytkowników oraz analizowanie zużycia energii w poszczególnych lokalach. Ułatwia to wykrywanie anomalii i zwiększa przejrzystość kosztów.

Zapobieganie przeciążeniom i awariom

Monitorowanie mocy czynnej, biernej i pozornej pozwala przewidywać przeciążenia instalacji i odpowiednio wcześniej reagować. Dzięki temu można ograniczyć ryzyko wyłączeń oraz awarii wpływających na ciągłość pracy obiektu.

Jednofazowe liczniki z komunikacją do pomiarów energii AC

Seria LE‑01 została zaprojektowana z myślą o instalacjach jednofazowych. Urządzenia te umożliwiają monitorowanie zużycia oraz produkcji energii zarówno w budynkach mieszkalnych, jak i w wydzielonych obwodach instalacji trójfazowych.

W zależności od modelu użytkownik może korzystać z komunikacji Modbus lub M‑Bus, funkcji pomiaru energii biernej, parametrów sieci oraz certyfikacji MID. Dzięki temu łatwo dobrać rozwiązanie odpowiadające wymaganiom konkretnej inwestycji.

LE‑01MB – komunikacja M‑Bus.
LE‑01MQ – pomiar energii biernej i parametrów sieci.
LE‑01MR – rozszerzone funkcje monitoringu.
LE‑01MW – dodatkowe funkcje związane z analizą energii.

Model licznika	LE-01MB	LE-01MQ	LE-01MR	LE-01MW
Ilość faz	1-f
2-kierunkowy	●	●	●	●
Protokół komunikacyjny	M-Bus	Modbus	Modbus	Modbus
MID	●	●	●	●
Energia czynna	●	●	●	●
Energia bierna	●	●	●	●
Moc czynna, bierna, pozorna	●	●	●	●
Zapotrzebowanie na moc	●	●	●	●
Napięcie	●	●	●	●
Prąd	●	●	●	●
Częstotliwość	●	●	●	●
Współczynnik mocy	●	●	●	●
Pomiar	Bezpośredni
Podświetlenie liczydła	●	●	●	●
Kasowanie	–	–	●	●

Czy podłączenie jednofazowego licznika z komunikacją jest trudne?

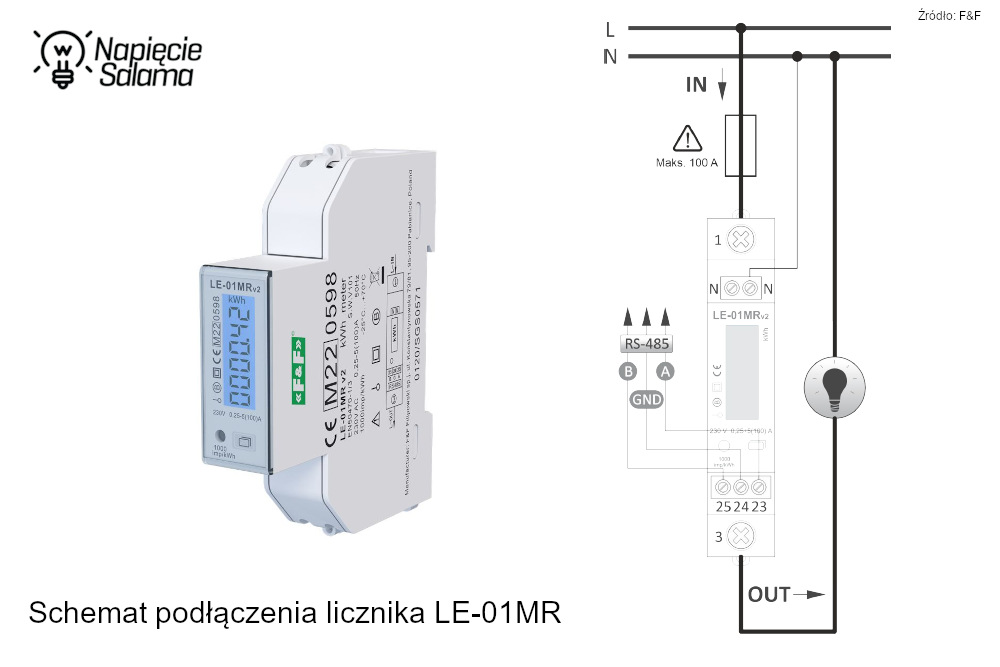

Wielu instalatorów zakłada, że liczniki wyposażone w komunikację wymagają skomplikowanej konfiguracji. W praktyce ich montaż jest bardzo podobny do instalacji tradycyjnych liczników energii. Dodatkowym elementem jest jedynie poprawne podłączenie magistrali komunikacyjnej oraz konfiguracja parametrów transmisji.

Dzięki komunikacji Modbus lub M‑Bus licznik staje się częścią systemu monitoringu energii. Dane mogą być odczytywane lokalnie lub zdalnie, a następnie analizowane przez system nadrzędny.

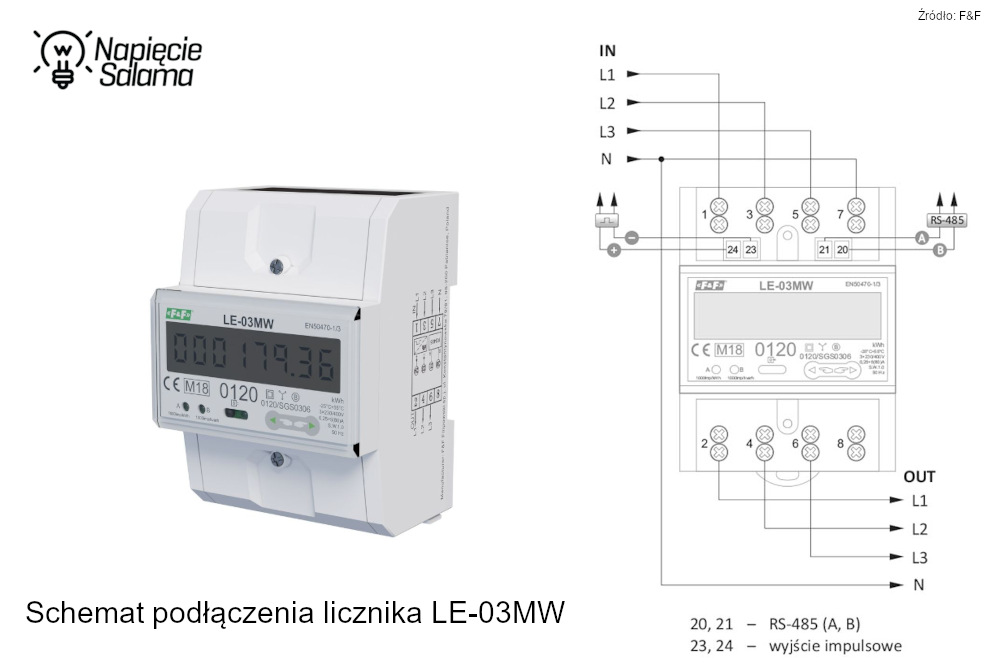

Trójfazowe liczniki z komunikacją do pomiarów energii AC

Seria LE‑03 przeznaczona jest do instalacji trójfazowych. Oferta obejmuje liczniki do pomiarów bezpośrednich, półpośrednich i pośrednich, dzięki czemu możliwe jest zastosowanie ich zarówno w niewielkich obiektach komercyjnych, jak i w rozbudowanych instalacjach przemysłowych.

W zależności od modelu dostępne są urządzenia wyposażone w komunikację Modbus, M‑Bus lub Ethernet. Liczniki umożliwiają pomiar energii czynnej i biernej, napięcia, prądu, częstotliwości, współczynnika mocy oraz zapotrzebowania na moc.

Oferta obejmuje między innymi modele LE‑03M, LE‑03MCT, LE‑03MP, LE‑03ETH, LE‑03ETH‑CT, LE‑03MB, LE‑03MQ i LE‑03MW. Dzięki temu projektant może dobrać rozwiązanie odpowiadające parametrom konkretnej instalacji.

Dużą zaletą serii LE‑03 jest możliwość zastosowania zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów pomiarowych.

Model licznika	LE-03M	LE-03M CT	LE-03MP	LE-03ETH	LE-03ETH-CT
Ilość faz	3-f
2-kierunkowy	–	–	–	●	●
Protokół komunikacyjny	Modbus	Modbus	Modbus	Ethernet	Ethernet
MID	●	–	–	●	●
Energia czynna	●	●	●	●	●
Energia bierna	–	–	●	●	●
Moc czynna, bierna, pozorna	–	–	●	●	●
Zapotrzebowanie na moc	●	–	–	●	●
Napięcie	●	–	●	●	●
Prąd	●	–	●	●	●
Częstotliwość	–	–	●	●	●
Współczynnik mocy	–	–	–	●	●
Pomiar	Bezpośredni	Półpośredni	Bezpośredni	Półpośredni	Pośredni lub półpośredni
Podświetlenie liczydła	–	–	–	●	●
Kasowanie	–	–	–	–	–

Model licznika	LE-03MB	LE-03MB CT	LE-03MQ	LE-03MQ CT	LE-03MW	LE-03MW CT
Ilość faz	3-f
2-kierunkowy	●	●	●	●	●	●
Protokół komunikacyjny	M-Bus	M-Bus	Modbus	Modbus	Modbus	Modbus
MID	●	–	●	●	●	–
Energia czynna	●	●	●	●	●	●
Energia bierna	●	●	●	●	●	●
Moc czynna, bierna, pozorna	●	●	●	●	●	●
Zapotrzebowanie na moc	●	●	●	●	●	●
Napięcie	●	●	●	●	●	●
Prąd	●	●	●	●	●	●
Częstotliwość	●	●	●	●	●	●
Współczynnik mocy	●	●	●	●	●	●
Pomiar	Bezpośredni	Pośredni lub półpośredni	Bezpośredni	Pośredni lub półpośredni	Bezpośredni	Półpośredni
Podświetlenie liczydła	●	●	●	●	–	–
Kasowanie	–	–	–	–	●	●

Pomiar prądu stałego w instalacjach DC do 1000 V

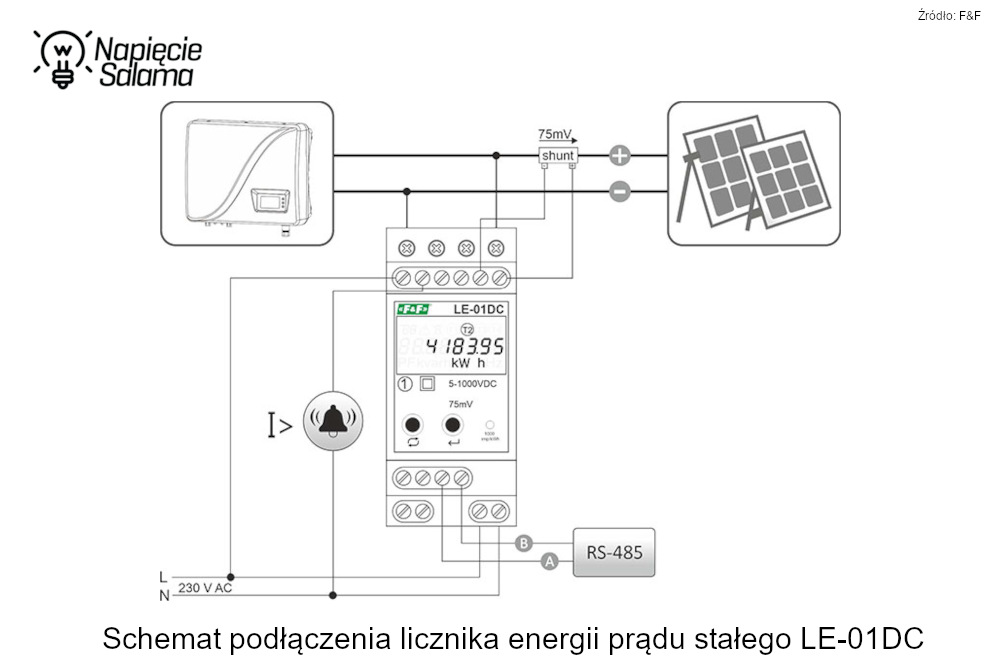

Rozwój fotowoltaiki, magazynów energii oraz elektromobilności sprawia, że coraz większego znaczenia nabiera monitoring energii w instalacjach DC. Licznik LE‑01DC umożliwia dwukierunkowy pomiar napięcia do 1000 V DC oraz prądu do 2000 A przy wykorzystaniu bocznika.

Takie rozwiązanie pozwala kontrolować proces ładowania i rozładowywania magazynów energii, analizować produkcję energii z instalacji fotowoltaicznej oraz monitorować pracę systemów zasilanych prądem stałym.

Dokładne dane pomiarowe pomagają zwiększać efektywność energetyczną i szybciej identyfikować nieprawidłowości w działaniu systemu.

Konwertery jako klucz do integracji systemów

W rzeczywistych instalacjach rzadko spotyka się systemy wykorzystujące wyłącznie jeden protokół komunikacyjny. Dlatego konwertery stanowią niezwykle ważny element infrastruktury komunikacyjnej.

CN‑USB‑485 – narzędzie serwisowe

Konwerter umożliwia połączenie magistrali RS‑485 z komputerem przez USB. Jest przydatny podczas konfiguracji, uruchamiania i diagnostyki urządzeń Modbus RTU.

CN‑ETH‑485 – integracja RS‑485 z Ethernetem

Urządzenie tłumaczy Modbus RTU na Modbus TCP i umożliwia współpracę liczników z systemami BMS oraz SCADA. Dodatkowo zapewnia separację galwaniczną zwiększającą bezpieczeństwo instalacji.

CN‑GPRS‑485 – zdalny odczyt przez GSM

Rozwiązanie przeznaczone dla obiektów bez dostępu do sieci przewodowej. Dane z magistrali RS‑485 przesyłane są za pośrednictwem sieci komórkowej. Producent zaleca stosowanie kart M2M zwiększających niezawodność komunikacji.

EW‑11A – komunikacja przez Wi‑Fi

Konwerter RS‑485 na Wi‑Fi sprawdza się w miejscach, gdzie nie ma możliwości prowadzenia okablowania Ethernet. Obsługuje protokoły TCP, UDP oraz Modbus TCP.

Akcesoria, które robią różnicę

Doświadczeni instalatorzy wiedzą, że stabilność komunikacji zależy nie tylko od liczników i konwerterów, ale również od jakości wykonania całej magistrali transmisyjnej.

LT‑04 – terminacja i polaryzacja RS‑485

Moduł zapewnia prawidłową terminację oraz polaryzację magistrali, a dodatkowo wzmacnia sygnał. Dzięki temu komunikacja pozostaje stabilna nawet w rozbudowanych instalacjach.

RM‑07 – wzmacniacz i separator galwaniczny

RM‑07 wzmacnia sygnał oraz izoluje magistralę od zakłóceń i różnic potencjałów. To szczególnie ważne w dużych systemach komunikacyjnych.

CN‑LEM‑3 i CN‑RTC‑4

CN‑LEM‑3 umożliwia współpracę różnych liczników serii LE na jednej magistrali RS‑485 mimo odmiennych parametrów transmisji. CN‑RTC‑4 odpowiada za synchronizację czasu, dzięki czemu raporty i analizy są spójne.

Praktyczne wskazówki dla instalatorów

Stosuj przewody dedykowane do RS‑485 lub ekranowaną skrętkę.
Prawidłowo podłącz ekran przewodu do uziemienia.
Unikaj topologii gwiazdy w RS‑485 i M‑Bus.
Prowadź magistralę liniowo od urządzenia do urządzenia.
Stosuj rezystory terminujące 120 Ω na obu końcach magistrali.
Konfiguruj stałe adresy IP dla urządzeń Ethernetowych.
Zabezpieczaj instalację przed przepięciami.
Dbaj o aktualizacje oprogramowania i cyberbezpieczeństwo.
W większych systemach stosuj VLAN oraz VPN.

Chcesz wiedzieć więcej?

Pełna oferta liczników, konwerterów i akcesoriów F&F pozwala budować rozbudowane systemy monitoringu energii w obiektach różnego typu. Przed wdrożeniem warto zapoznać się z pełną dokumentacją techniczną oraz instrukcjami producenta, które szczegółowo opisują funkcje i możliwości urządzeń.

Podsumowanie

System zdalnego odczytu energii oparty na rozwiązaniach F&F to nie tylko wygodne narzędzie do rozliczeń. To przede wszystkim platforma umożliwiająca monitorowanie parametrów pracy instalacji, analizę danych, wykrywanie nieprawidłowości oraz optymalizację kosztów energii. Odpowiednio dobrane liczniki, konwertery i akcesoria komunikacyjne pozwalają stworzyć niezawodne środowisko pomiarowe dostosowane do potrzeb współczesnych instalacji.
