Licznik energii elektrycznej 1-fazowy 45A | LE-01 F&F

Opis i Kluczowe Cechy

Licznik energii elektrycznej LE-01 to statyczny (elektroniczny) wskaźnik zużycia prądu przemiennego jednofazowego, przeznaczony do układu bezpośredniego. Dzięki prądowi znamionowemu 45 A umożliwia precyzyjny pomiar w typowych obwodach domowych i lekkich instalacjach przemysłowych. Wyposażony w mechaniczne liczydło bębnowe oraz wyjście impulsowe SO+ / SO-, zapewnia zarówno lokalny odczyt, jak i możliwość zdalnego sczytywania danych.

• Prąd znamionowy 45 A: bezpieczna praca w obwodach o znacznym obciążeniu – bez ryzyka przeciążenia i uszkodzenia licznika.
• Wyjście impulsowe SO+ / SO-: umożliwia podłączenie zewnętrznych urządzeń sczytujących (np. systemów BMS, automatyki) do zdalnego monitoringu zużycia energii.

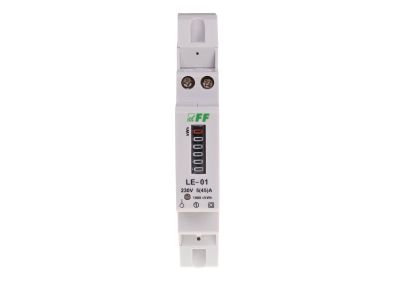

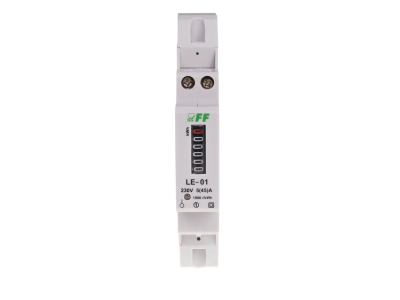

• Mechaniczne liczydło bębnowe: niezawodny, nieulotny odczyt bez konieczności zasilania – ostatnia czerwona cyfra oznacza 1/10 kWh (100 Wh).
• Sygnalizacja LED impulsów: miganie diody informuje o przepływie prądu i pozwala w prosty sposób zweryfikować poprawność działania licznika.
• Możliwość plombowania osłon zacisków: zabezpiecza przed nieuprawnionym dostępem i próbami obejścia licznika – zwiększa bezpieczeństwo rozliczeń.

Zgodność z Normami

Licznik LE-01 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako urządzenie wzorcowane gwarantuje dokładność pomiarów wymaganą w zastosowaniach komercyjnych i przemysłowych. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta.)

Zastosowanie

Uniwersalny licznik energii elektrycznej LE-01 sprawdza się tam, gdzie wymagany jest miarodajny pomiar zużycia energii w sieciach jednofazowych.

• Pomiar zużycia energii w gospodarstwach domowych – jako główny licznik lub podlicznik.
• Monitoring zużycia w budynkach użyteczności publicznej (biura, sklepy, szkoły) – łatwa integracja z systemami zarządzania energią.
• Podliczniki w instalacjach przemysłowych do rozliczania poszczególnych odbiorów lub linii produkcyjnych.
• Systemy zdalnego odczytu (AMR/AMI) – dzięki wyjściu impulsowemu możliwe podłączenie do koncentratorów danych.

Wskazówki Montażowe

Montaż licznika LE-01 powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Zaciski przyłączeniowe należy dokręcać z momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu 45 A oraz obowiązujących przepisów.

FAQ

• Czy licznik posiada podświetlenie wyświetlacza? Nie. Licznik LE-01 wyposażony jest w mechaniczne liczydło bębnowe (bez podświetlenia) oraz diodę LED sygnalizującą impulsy – miganie LED oznacza pobór energii.
• Jaki stopień ochrony (IP) ma licznik? Producent nie podaje konkretnego stopnia IP dla tego modelu. Urządzenie przeznaczone jest do montażu w rozdzielnicy elektrycznej, gdzie zgodnie z ogólnymi zasadami dla aparatury modułowej przyjmuje się IP20.
• Czy wyjście impulsowe SO+ / SO- działa w trybie ciągłym? Wyjście impulsowe generuje impulsy proporcjonalnie do pobieranej energii – każdy impuls odpowiada określonej ilości energii (stała licznika). Tryb pracy jest ciągły, nie wymaga dodatkowego zasilania zewnętrznego, a podłączenie urządzenia sczytującego jest opcjonalne.
