Licznik energii elektrycznej 3-fazowy 60A | LE-03MP F&F

Opis i Kluczowe Cechy

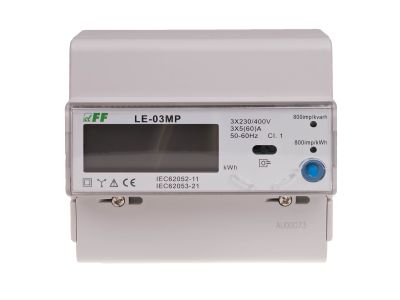

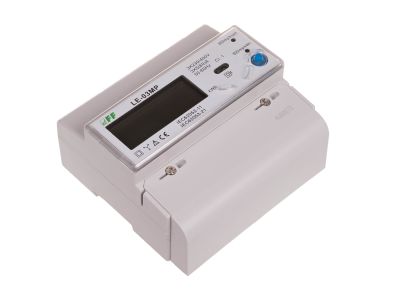

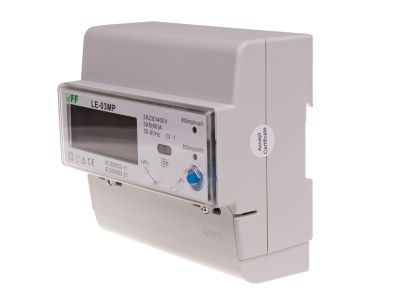

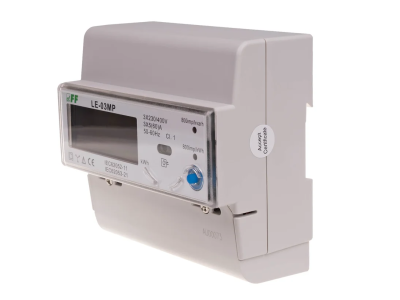

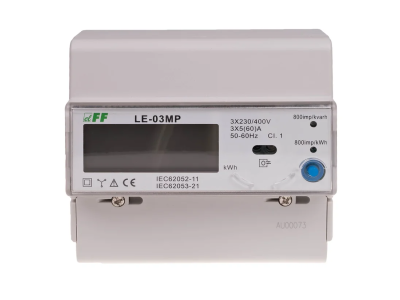

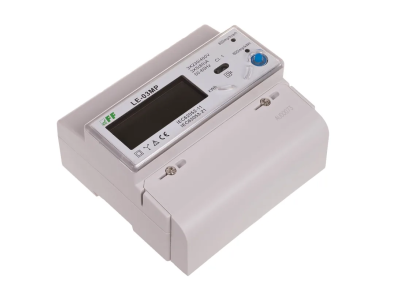

Licznik energii elektrycznej LE-03MP to statyczny (elektroniczny), wzorcowany wskaźnik energii trójfazowej prądu przemiennego w układzie bezpośrednim, przeznaczony do precyzyjnego pomiaru i rejestracji pobranej energii czynnej i biernej oraz parametrów sieci. Dzięki prądowi znamionowemu 60 A umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez konieczności stosowania przekładników. Wbudowany wyświetlacz LCD oraz interfejs RS-485 z protokołem Modbus RTU zapewniają wygodny odczyt i pełną integrację z systemami automatyki.

• Pomiar trójfazowy bezpośredni (60 A): umożliwia dokładne monitorowanie energii w obwodach o dużym poborze prądu, eliminując potrzebę stosowania dodatkowych przekładników.
• Wyświetlacz LCD z automatycznym przełączaniem parametrów: cyklicznie (co 3 s) prezentuje wartości energii i parametry sieci, ułatwiając szybki odczyt bez konieczności podłączania zewnętrznych urządzeń.
• Interfejs RS-485 / protokół Modbus RTU: umożliwia zdalny odczyt wszystkich mierzonych wartości oraz nastaw parametrów, co ułatwia integrację z systemami BMS, PLC i centralnym nadzorem.
• Wbudowany przekaźnik załączający fazy L1, L2, L3: pozwoli na zdalne (przez Modbus) lub ręczne odłączanie obciążenia, a także realizację funkcji przedpłatowej i zabezpieczenia nadprądowego.
• Funkcja zabezpieczenia nadprądowego i przedpłaty (prepaid): automatycznie odłącza przekaźnik po przekroczeniu zadanego prądu nadmiarowego lub limitu energii prepaid, chroniąc instalację przed przeciążeniem i umożliwiając kontrolę kosztów.

Zgodność z Normami

Licznik LE-03MP został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do pracy w rozdzielnicach i szafach sterowniczych w budynkach przemysłowych, komercyjnych oraz użyteczności publicznej. Wszystkie parametry elektryczne i funkcjonalne odpowiadają standardom branży pomiarowej.

Zastosowanie

Licznik LE-03MP sprawdza się wszędzie tam, gdzie wymagany jest precyzyjny trójfazowy pomiar energii oraz zdalny monitoring. Dzięki wbudowanym funkcjom sterującym może pełnić rolę inteligentnego węzła pomiarowo-sterującego.

• Monitorowanie zużycia energii w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych, handlowych i biurowych.
• Zdalny odczyt danych pomiarowych i integracja z systemami BMS, PLC oraz centralami nadzoru przez protokół Modbus RTU.
• Sterowanie odbiornikami poprzez zdalne załączanie/wyłączanie wewnętrznego przekaźnika (np. wentylacja, oświetlenie, maszyny) – ręczne lub automatyczne.
• Systemy przedpłatowe i kontrola limitów mocy – automatyczne odłączanie odbiorników po przekroczeniu ustalonego progu energii lub prądu.

Wskazówki Montażowe

Montaż licznika LE-03MP może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich biegunach. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy o stopniu ochrony minimum IP20. Przekrój przewodów zasilających należy dobrać do obciążenia 60 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków oraz pozostałe czynności montażowe wykonuj zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź poprawność połączeń i funkcjonowanie przed załączeniem napięcia.

FAQ

• Czy wyświetlacz licznika jest podświetlany? Wyświetlacz LCD jest aktywny tylko przy załączonym zasilaniu, ale nie jest podświetlany. Wartości są dobrze czytelne w warunkach normalnego oświetlenia. Migające diody LED sygnalizują pobór energii czynnej (800 imp/kWh) i biernej (800 imp/kvarh).
• Jaki stopień ochrony ma licznik? Producent nie podaje konkretnej wartości IP, jednak standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20.
• Jak działa funkcja przedpłaty (prepaid)? Funkcja prepaid pozwala ustawić limit energii czynnej do wykorzystania. Po przekroczeniu tego limitu wewnętrzny przekaźnik automatycznie odłącza obwody L1–L3. Po przywróceniu zasilania (np. przez reset) pomiar jest kontynuowany.
