Jak działa ogranicznik przepięć?
Jak działa ogranicznik przepięć? Bezpieczne i niezawodne funkcjonowanie instalacji elektrycznej wymaga odpowiedniego zabezpieczenia przed nagłymi wzrostami napięcia. W świecie nowoczesnych technologii i rosnącej liczby wrażliwych urządzeń elektrycznych temat ochrony przed przepięciami zyskuje szczególne znaczenie. W tym artykule znajdziesz wyjaśnienie zasady działania ogranicznika przepięć, dowiesz się, w jakich okolicznościach i dlaczego jest on stosowany oraz poznasz najważniejsze rodzaje dostępnych rozwiązań.
Czym jest przepięcie i dlaczego warto chronić instalację?
Przepięcie to nagłe, krótkotrwałe zwiększenie napięcia w sieci powyżej wartości nominalnej, które może prowadzić do uszkodzenia urządzeń elektrycznych. Standardowe napięcie w polskich instalacjach domowych to 230 V, z dopuszczalnym wahanie ±10%. Przepięcia, które mogą przekroczyć nawet 6000 V, powstają najczęściej wskutek wyładowań atmosferycznych, zwarć w sieci lub manewrów łączeniowych. Skuteczne ograniczniki przepięć zabezpieczają przed tymi szkodliwymi skokami, gwarantując ciągłość działania sprzętu oraz bezpieczeństwo instalacji.
Polecane dla Ciebie
-
Kod 1111337
Jak działa ogranicznik przepięć? Zasady

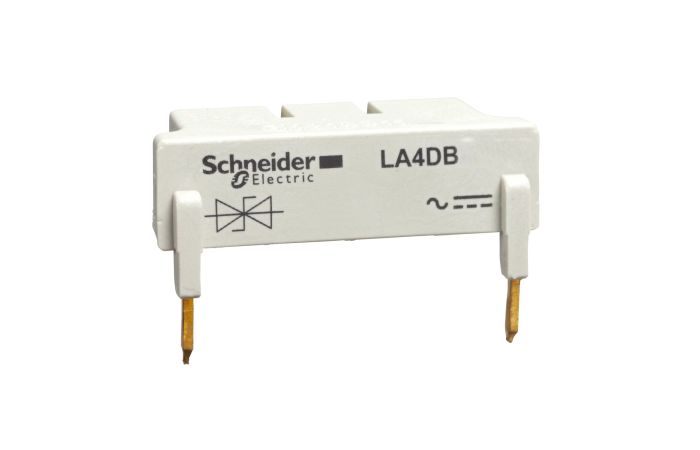

Jak działa ogranicznik przepięć? Ogranicznik przepięć reaguje na wzrost napięcia, odprowadzając nadmiar energii do uziemienia i zmniejszając potencjalne zagrożenie. W normalnych warunkach pracuje jak obwód otwarty o wysokiej impedancji, nie wpływając na instalację. Podczas przepięcia zmniejsza impedancję niemal natychmiast, przechodząc w stan przewodzenia, co umożliwia przepływ prądu udarowego do ziemi. Po ustąpieniu zagrożenia wraca do stanu izolacji, chroniąc urządzenia bez przerywania ich pracy. Do skutecznego działania wykorzystuje elementy nieliniowe, takie jak warystory, iskierniki lub diody TVS
Rodzaje ograniczników przepięć i ich zastosowanie
Rodzaje ograniczników definiuje się na podstawie konstrukcji i klasy ochrony.
-

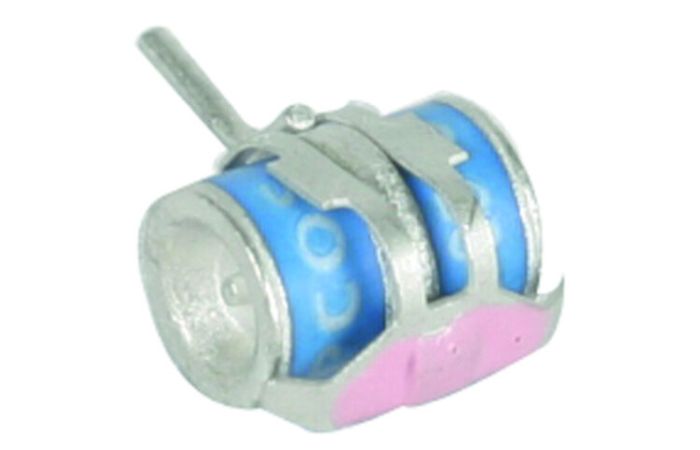

Ograniczniki iskiernikowe – wykorzystują łuk elektryczny do odprowadzenia prądu udarowego, skuteczne przy bezpośrednich wyładowaniach piorunowych.
-

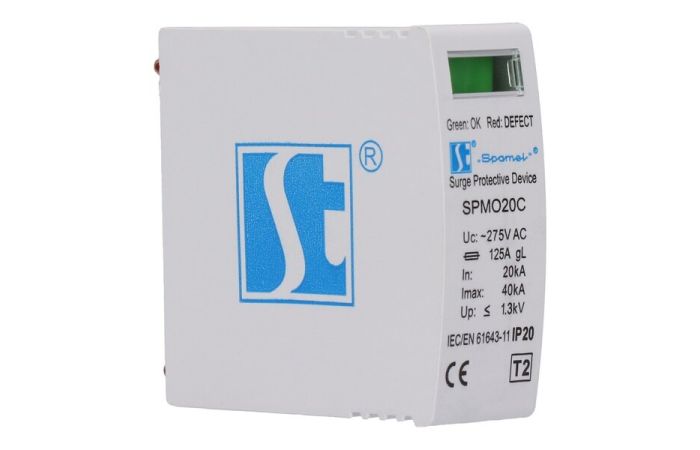

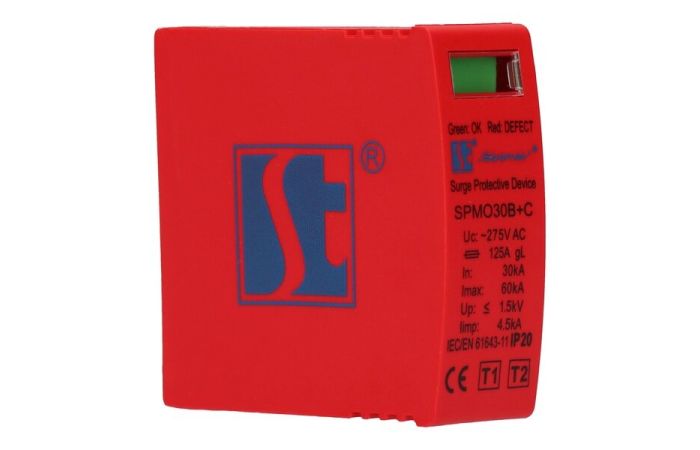

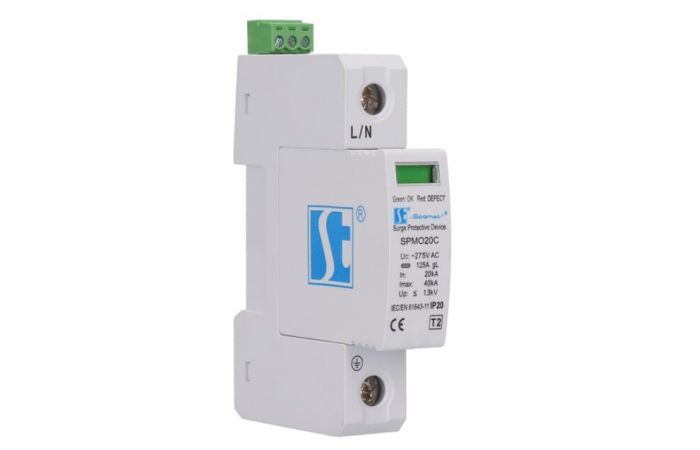

Ograniczniki warystorowe – bazują na warystorach, reagują bardzo szybko, sprawdzają się przy przepięciach pośrednich i łączeniowych.
-

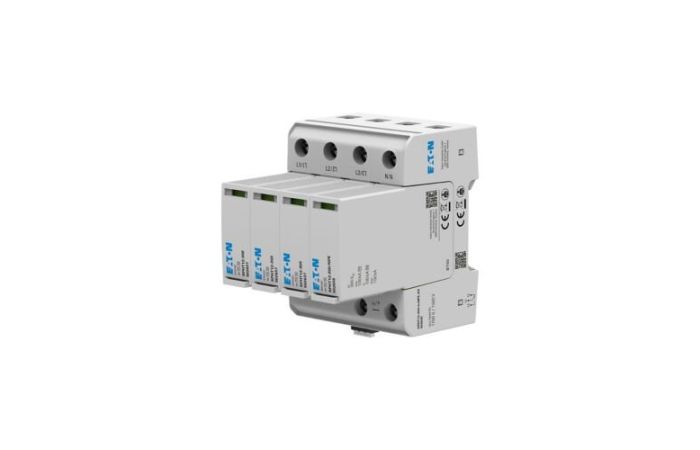

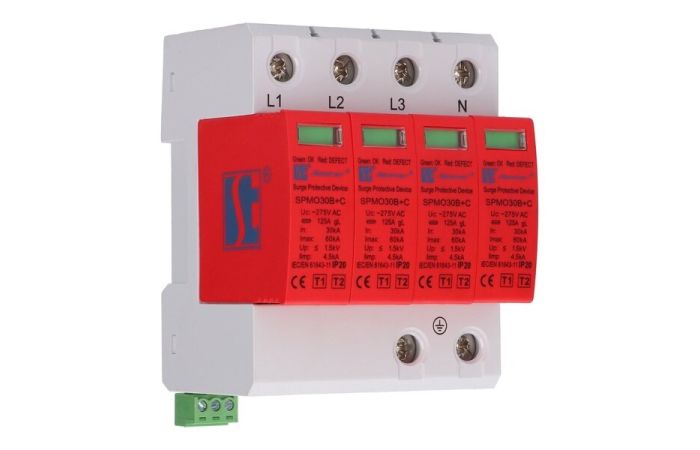

Ograniczniki kombinowane – łączą funkcje typu T1 oraz T2, oferując wielostopniową ochronę.
Ponadto wyróżnia się klasy ochrony SPD
-
Typ 1 (T1) – chroni przed przepięciami z wyładowań atmosferycznych do 4000 V.
-
Typ 2 (T2) – redukuje napięcie do 2500 V.
-
Typ 3 (T3) – ogranicza do 1500 V, bezpieczne dla nowoczesnej elektroniki.
Akcesoria zabezpieczeniowe dostarcza hurtownia elektryczna.
Znaczenie prawidłowego podłączenia ogranicznika przepięć
Wiemy, jak działa ogranicznik przepięć. Jednak, aby działał poprawnie, należy zadbać o prawidłową instalację. Trzeba zamontować go blisko głównej tablicy rozdzielczej, aby natychmiast odprowadzał przepięcia. Elementy ochronne muszą mieć pewne i niezawodne połączenie z uziemieniem o niskiej rezystancji, co jest warunkiem ich działania. Właściwy dobór urządzenia i instalacji można także znaleźć w ofercie Hurtowni elektrycznej, która zapewnia szeroki wybór komponentów do ochrony systemów elektrycznych.
Kluczowe korzyści stosowania ograniczników przepięć
Dobry ogranicznik przepięć:
-
chroni kosztowne urządzenia elektryczne przed uszkodzeniem;
-
minimalizuje ryzyko pożarów spowodowanych przepięciami;
-
zwiększa bezpieczeństwo całej instalacji elektrycznej;
-
zapewnia ciągłość pracy urządzeń;
-
redukuje koszty napraw i wymian sprzętu.
Ogranicznik przepięć działa więc jako zabezpieczenie rozpraszające nadmiar energii, która mogłaby trwale uszkodzić instalację lub podłączony sprzęt. Właściwy dobór, montaż i eksploatacja tych urządzeń to fundament ochrony elektrycznej każdej nowoczesnej instalacji.
