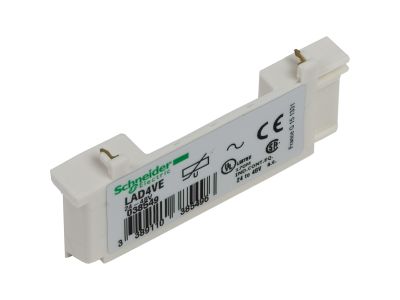

Moduł tłumiący TeSys warystor 24-48VAC | LAD4VE Schneider Electric

Opis i Kluczowe Cechy

Moduł tłumiący Schneider Electric LAD4VE z serii TeSys to zaawansowane rozwiązanie techniczne oparte na technologii warystorowej, zaprojektowane do skutecznej ochrony obwodów sterowania. Urządzenie dedykowane jest do pracy w zakresie napięć od 24 V AC do 48 V AC. Dzięki zastosowaniu warystora, moduł zapewnia precyzyjne ograniczenie wartości szczytowej napięcia przejściowego do poziomu maksymalnie 2 Uc (dwukrotność napięcia sterującego), co bezpośrednio przekłada się na wydłużenie żywotności cewek styczników oraz ochronę czułych komponentów elektronicznych w systemie.

• Kompaktowa konstrukcja: Moduł charakteryzuje się minimalnymi wymiarami, co pozwala na perfekcyjną integrację z osprzętem elektroinstalacyjnym bez zajmowania dodatkowego miejsca na szynie montażowej.
• Redukcja zakłóceń: Skutecznie eliminuje zakłócenia elektromagnetyczne (EMI), co jest kluczowe w strefach wrażliwych na hałas elektryczny.
• Kompatybilność z PLC: Dzięki niskiemu poborowi mocy i stabilizacji parametrów pracy, moduł jest w pełni kompatybilny z wyjściami sterowników programowalnych (PLC).
• Ochrona warystorowa: Zapewnia szybki czas reakcji na skoki napięcia, chroniąc izolację cewki przed przebiciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami marki Schneider Electric, co gwarantuje najwyższą niezawodność w warunkach przemysłowych. Moduł spełnia wymagania norm dotyczących aparatury niskonapięciowej, co potwierdza jego bezpieczeństwo użytkowania w rozproszonych sieciach zasilających oraz systemach automatyki budynkowej i przemysłowej. Posiada certyfikację niezbędną do stosowania w profesjonalnych tablicach rozdzielczych na rynku europejskim.

Zastosowanie

Moduł LAD4VE znajduje szerokie zastosowanie w nowoczesnych systemach sterowania, gdzie priorytetem jest ciągłość pracy i ochrona przed awariami. Jest idealnym rozwiązaniem dla:

• Stref wrażliwych na hałas: Gdzie wymagana jest cicha praca styczników i minimalizacja emisji zakłóceń.
• Systemów z PLC: Jako element zabezpieczający wyjścia tranzystorowe i przekaźnikowe sterowników przed przepięciami indukowanymi podczas wyłączania cewek.
• Rozproszonych sieci zasilających: Gdzie stabilność napięcia sterującego może być narażona na wahania wynikające z charakterystyki sieci.
• Prostych systemów sterowania: Wymagających niezawodnej ochrony przy zachowaniu prostoty montażu.

Wskazówki Montażowe

Instalacja modułu LAD4VE jest intuicyjna i nie wymaga specjalistycznych narzędzi. Moduł montuje się bezpośrednio na zaciskach cewki stycznika, co zapewnia najskuteczniejsze tłumienie przepięć u źródła ich powstawania. Przed montażem należy upewnić się, że napięcie sterujące mieści się w zakresie 24-48 V AC. Dzięki zatrzaskowemu systemowi montażu, integracja z kompatybilnymi stycznikami TeSys przebiega błyskawicznie, zapewniając trwałe i pewne połączenie elektryczne odporne na wibracje przemysłowe.

FAQ

• Czy moduł LAD4VE wymaga dodatkowego zasilania? Nie, moduł jest elementem pasywnym, który czerpie energię z obwodu cewki stycznika w momencie wystąpienia przepięcia.
• Jaka jest główna zaleta warystora nad diodą tłumiącą? Warystor w układach AC pozwala na skuteczne tłumienie obu połówek sinusoidy napięcia, ograniczając przepięcia do bezpiecznego poziomu 2 Uc, przy zachowaniu bardzo krótkiego czasu reakcji.
• Czy moduł można stosować z napięciem stałym (DC)? Model LAD4VE jest zoptymalizowany pod kątem napięcia przemiennego (AC) w zakresie 24-48V. Dla układów DC zaleca się sprawdzenie kompatybilności z dedykowanymi modułami diodowymi lub warystorowymi DC.
