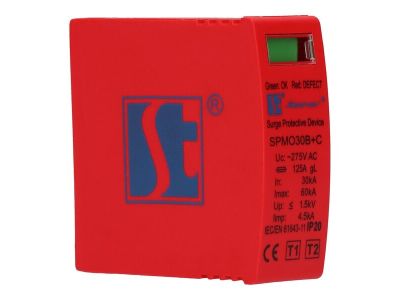

Moduł warystorowego ogranicznika przepięć typ 1+2 (klasa B+C) SPMO30B+C | SPMO30B+C Spamel

Opis i Kluczowe Cechy

Moduł warystorowego ogranicznika przepięć SPMO30B+C klasy B+C to zaawansowane urządzenie zabezpieczające instalacje niskiego napięcia przed szkodliwymi przepięciami atmosferycznymi i łączeniowymi. Zaprojektowany do montażu w rozdzielnicach i szafach sterowniczych, zapewnia kompleksową ochronę obwodów przed skutkami udarów napięciowych o wysokiej energii.

• Klasa B+C (typ 1+2): Łączy funkcjonalność ochrony klasy B (odpływ prądów piorunowych) i klasy C (ograniczanie przepięć łączeniowych), zapewniając pełen zakres ochrony w jednym module.
• Znamionowy prąd wyładowczy 30kA: Wysoka zdolność odprowadzania energii udarowej – gwarantuje skuteczną ochronę nawet w instalacjach narażonych na bezpośrednie wyładowania atmosferyczne.
• Napięcie znamionowe 230/400V: Kompatybilny z powszechnie stosowanymi instalacjami jedno- i trójfazowymi w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Szybkość reakcji (czas zadziałania 25ns): Natychmiastowe ograniczanie przepięć chroni wrażliwe urządzenia elektroniczne przed uszkodzeniem.
• Wymienny moduł warystorowy: Umożliwia łatwą wymianę zużytych elementów bez konieczności demontażu całego urządzenia – obniża koszty eksploatacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 (odpowiednik IEC 61643-11) dotyczącej ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej.

Zastosowanie

Moduł SPMO30B+C przeznaczony jest do ochrony wrażliwych instalacji elektrycznych i elektronicznych przed negatywnym wpływem przepięć powstających wewnątrz budynków oraz w wyniku wyładowań atmosferycznych.

• Ochrona obwodów zasilających w budynkach mieszkalnych i biurowych – zabezpieczenie urządzeń AGD, RTV, komputerów i systemów alarmowych.
• Instalacje przemysłowe – ochrona maszyn i układów sterowania przed przepięciami łączeniowymi generowanymi przez silniki i styczniki.
• Systemy fotowoltaiczne – zabezpieczenie falowników i akumulatorów przed przepięciami indukowanymi w instalacjach zewnętrznych.
• Obwody zasilania urządzeń krytycznych (np. szpitale, centra danych) wymagających podwyższonej ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż modułu powinien przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Ogranicznik należy montować na szynie DIN w rozdzielnicy, w miejscu dostępnym do późniejszych przeglądów. Połączenia powinny być wykonywane przewodami o odpowiednim przekroju (zalecane min. 4 mm² Cu) z uwzględnieniem minimalnych odległości izolacyjnych. Po montażu przeprowadzić testy sprawności działania zgodnie z instrukcją producenta. Wymianę modułu warystorowego przeprowadzać przy odłączonym napięciu.

FAQ

• Czy moduł SPMO30B+C wymaga dodatkowego uziemienia? Tak – moduł musi być podłączony do systemu uziemiającego rozdzielnicy. Uziemienie jest niezbędne do prawidłowego odprowadzania prądów udarowych do ziemi.
• Jak często należy wymieniać moduł warystorowy? Częstotliwość wymiany zależy od intensywności występowania przepięć w instalacji. Zazwyczaj zaleca się sprawdzanie stanu modułu co 2-3 lata lub po wystąpieniu znaczących udarów.
• Czy ogranicznik działa przy zaniku napięcia? Nie – moduł warystorowy wymaga obecności napięcia zasilającego do prawidłowego działania. W przypadku zaniku napięcia ochrona przeciwprzepięciowa nie jest aktywna.
