Ogranicznik przepięć B+C 4P (T1+T2 AC) BY7-40/4-275 TYP1+2 275V AC 5KA IP20 | 87.785 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

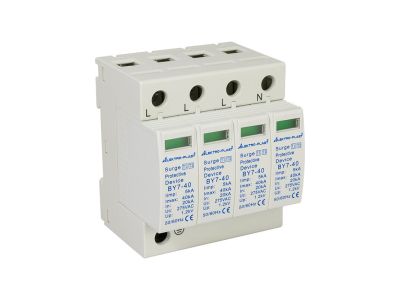

Ogranicznik przepięć BY7-40/4-275 marki Elektro-Plast to zaawansowane urządzenie ochronne klasy T1+T2 (dawniej klasa B+C), zaprojektowane do kompleksowego zabezpieczania instalacji elektrycznych przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych. Dzięki konstrukcji 4-biegunowej (4P), aparat jest dedykowany do pracy w układach sieci TN-S, zapewniając pełną ochronę przewodów fazowych oraz przewodu neutralnego. Urządzenie charakteryzuje się zdolnością do odprowadzania prądu udarowego (10/350 µs) na poziomie 5 kA na biegun, co stanowi solidną barierę dla energii pochodzącej z bezpośrednich lub bliskich uderzeń pioruna.

• Najwyższe napięcie trwałej pracy (Uc): Wynoszące 275 V AC, co gwarantuje stabilną pracę urządzenia nawet przy niewielkich wahaniach napięcia w sieci znamionowej 230 V.
• Napięciowy poziom ochrony (Up): Utrzymany na poziomie 1,2 kV, co skutecznie chroni czułą elektronikę oraz urządzenia końcowe przed uszkodzeniem izolacji.
• Szybkość działania: Czas reakcji liczony w nanosekundach pozwala na natychmiastowe ograniczenie fali przepięciowej.
• Stopień ochrony IP20: Zapewnia bezpieczeństwo przed dotykiem części pod napięciem podczas standardowej eksploatacji w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia oraz systemów ochrony odgromowej. Spełnia wymagania klasyfikacji Typ 1 i Typ 2 (T1+T2), co pozwala na jego stosowanie jako pierwszy i drugi stopień ochrony w budynkach mieszkalnych oraz obiektach przemysłowych. Zgodność z parametrami technicznymi gwarantuje, że ogranicznik skutecznie współpracuje z innymi elementami instalacji uziemiającej i przeciwprzepięciowej, minimalizując ryzyko awarii systemów zasilania.

Zastosowanie

Ogranicznik BY7-40/4-275 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym rozwiązaniem do zabezpieczania rozdzielnic głównych w budynkach jednorodzinnych, wielorodzinnych oraz biurowcach zasilanych z sieci TN-S. Dzięki wysokiej czułości i zdolności do wykrywania uszkodzeń przy niewielkich prądach różnicowych, urządzenie to stanowi kluczowy element ochrony transformatorów oraz systemów automatyki budynkowej. Może być stosowany wszędzie tam, gdzie wymagana jest wysoka niezawodność zasilania i ochrona mienia o dużej wartości przed skutkami przepięć przejściowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Poniżej znajdują się wytyczne dla instalatorów:

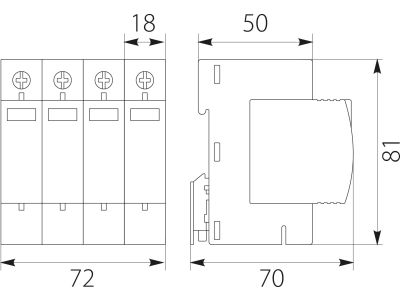

• Montaż na szynie DIN: Urządzenie zajmuje 4 moduły (szerokość 72 mm) na standardowej szynie montażowej TH-35 mm.
• Przewody przyłączeniowe: Należy stosować przewody o odpowiednim przekroju (zalecane min. 16 mm² dla klasy T1), aby zminimalizować impedancję drogi odprowadzania prądu udarowego.
• Zasada V-connection: Zaleca się stosowanie jak najkrótszych przewodów łączących ogranicznik z szyną uziemiającą (łączna długość przewodów nie powinna przekraczać 0,5 m).
• Moment dokręcania: Należy przestrzegać momentu dokręcania zacisków wskazanego przez producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

1. Czy ten ogranicznik wymaga dobezpieczenia?
Tak, w przypadku gdy bezpiecznik główny w instalacji przekracza wartość określoną przez producenta, należy zastosować dodatkowe dobezpieczenie szeregowe (np. bezpieczniki topikowe gG).

2. Czy urządzenie posiada wskaźnik uszkodzenia?
Większość modeli serii BY7 posiada optyczny wskaźnik stanu wkładki. Kolor zielony oznacza sprawność, natomiast kolor czerwony sygnalizuje konieczność wymiany modułu ochronnego.

3. Czy można stosować ten ogranicznik w sieci TN-C?
Prezentowany model 4-biegunowy jest dedykowany do układu TN-S (z oddzielnym przewodem PE i N). Do układu TN-C zazwyczaj stosuje się wersje 3-biegunowe (3P).
