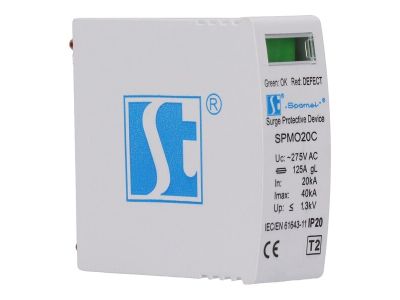

Moduł warystorowego ogranicznika przepięć typ 2 (klasa C) SPMO20C | SPMO20C Spamel

Opis i Kluczowe Cechy

Moduł warystorowego ogranicznika przepięć SPMO20C klasy C (typ 2) to zaawansowane rozwiązanie zabezpieczające instalacje elektryczne przed niebezpiecznymi przepięciami. Zaprojektowany w modułowej budowie na szynę DIN, zapewnia łatwy montaż i integrację z rozdzielnicami. Maksymalny prąd wyładowczy 20 kA gwarantuje skuteczną ochronę urządzeń wrażliwych na wahania napięcia.

• Klasa C (typ 2): Najwyższa klasa ochrony przeciwprzepięciowej do bezpośredniej ochrony instalacji elektrycznych w budynkach – obniża napięcie przepięciowe do poziomu bezpiecznego dla odbiorników.
• Prąd wyładowczy 20 kA: Wysoka odporność na udary prądowe chroni cenne urządzenia (np. elektronarzędzia, systemy automatyki) przed uszkodzeniami spowodowanymi wyładowaniami atmosferycznymi lub łączeniowymi.
• Modułowa budowa na szynę DIN: Szybki i trwały montaż w rozdzielnicach, kompatybilny z aparaturą modułową standardu DIN.
• Niskie napięcie utrzymane (Uc): Zachowuje ciągłość zasilania, minimalizując ryzyko wyłączeń podczas normalnej eksploatacji instalacji.
• Wskaźnik stanu pracy: Umożliwia szybką weryfikację sprawności modułu bez konieczności demontażu – oszczędność czasu podczas przeglądów.

Zgodność z Normami

Moduł SPMO20C spełnia wymagania normy PN-EN 61643-11:2012-01 (Ograniczniki przepięć niskiego napić – Wymagania i badania) oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Moduł warystorowy SPMO20C klasy C znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest skuteczna ochrona przeciwprzepięciowa dla wrażliwych odbiorników.

• Ochrona rozdzielnic budynkowych przed przepięciami spowodowanymi wyładowaniami atmosferycznymi lub zakłóceniami w sieci elektroenergetycznej.
• Zabezpieczenie urządzeń elektronicznych (np. sterowników PLC, falowników, kamer IP) w systemach automatyki przemysłowej.
• Ochrona instalacji komputerowych, serwerów i sieci teleinformatycznych w biurowcach i centrach danych.
• Stosowanie w układach zasilania rezerwowego (UPS) oraz agregatach prądotwórczych.
• Ochrona obwodów oświetleniowych LED i systemów alarmowych w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Ogranicznik należy montować na szynie DIN w rozdzielnicy, możliwie jak najbliżej chronionego odbiornika. Połączenie z siecią wykonać przewodem o odpowiednim przekroju (zalecenie: min. 4 mm² Cu). Po zamontowaniu należy przeprowadzić testy sprawności układu ochronnego – moduł wyposażony we wskaźnik stanu pracy umożliwia szybką weryfikację. Regularne przeglądy techniczne powinny obejmować sprawdzenie stanu warystorów i połączeń.

FAQ

• Jaka jest maksymalna zdolność wyładowcza modułu? Moduł SPMO20C charakteryzuje się maksymalnym prądem wyładowczym 20 kA – to wartość określająca odporność na udary prądowe.
• Czy moduł wymaga dodatkowego zabezpieczenia topikowego? Tak – ogranicznik klasy C powinien być poprzedzony zabezpieczeniem topikowym o odpowiednim prądzie znamionowym (np. 125 A gG), zgodnie z wymaganiami normy PN-EN 61643-11.
• Jak długo może pracować moduł bez wymiany? Żywotność modułu zależy od częstotliwości występowania przepięć i ich natężenia. W normalnych warunkach eksploatacji, przy braku częstych udarów, okres wymiany wynosi 10 lat (zgodnie z zaleceniami producenta).
