Ogranicznik przepięć warystorowy typ 1+2 (klasa B+C) 4P 1,5kV 8/20μs 30kA | SPMO30B+C\4P Spamel

Opis i Kluczowe Cechy

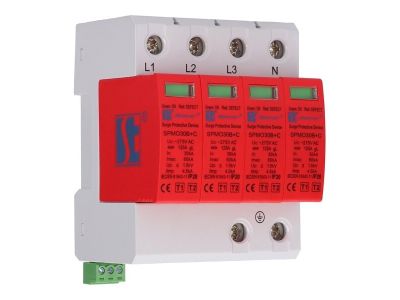

Ogranicznik przepięć warystorowy marki SPAMEL, oznaczony symbolem SPMO30B+C\4P, to zaawansowane urządzenie ochronne łączące w sobie funkcjonalność klasy B oraz C (Typ 1+2). Został zaprojektowany z myślą o kompleksowej ochronie instalacji niskiego napięcia przed skutkami bezpośrednich oraz pośrednich wyładowań atmosferycznych, a także przepięć łączeniowych występujących w sieci. Dzięki zastosowaniu czterobiegunowej konstrukcji (4P), aparat idealnie nadaje się do zabezpieczania układów sieciowych TN-S, zapewniając pełną ochronę wszystkich przewodów czynnych oraz przewodu ochronnego.

• Wysoka zdolność odprowadzania prądu: Prąd wyładowczy o parametrach 8/20μs osiąga wartość 30kA, co gwarantuje bezpieczeństwo nawet w przypadku silnych impulsów energetycznych.
• Niski poziom ochrony Up: Napięciowy poziom ochrony wynosi 1,5kV, co jest kluczowe dla zabezpieczenia czułej aparatury elektronicznej oraz sterowników PLC przed uszkodzeniem izolacji.
• Technologia warystorowa: Zastosowanie wysokiej jakości warystorów pozwala na błyskawiczny czas reakcji, eliminując ryzyko wystąpienia łuku elektrycznego wewnątrz rozdzielnicy.

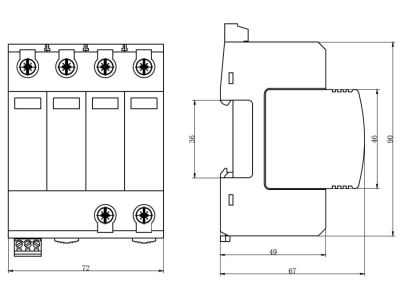

• Modułowa budowa: Standardowa szerokość modułów pozwala na łatwą integrację w typowych rozdzielnicach elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi oraz krajowymi, co potwierdza jego niezawodność w warunkach przemysłowych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry techniczne i metody badań dla niskonapięciowych urządzeń ograniczających przepięcia. Posiadanie certyfikatów zgodności CE gwarantuje, że urządzenie jest bezpieczne w użytkowaniu i dopuszczone do obrotu na rynku Unii Europejskiej, spełniając najwyższe standardy jakościowe stawiane osprzętowi elektroenergetycznemu.

Zastosowanie

Ogranicznik SPAMEL SPMO30B+C\4P znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w obiektach przemysłowych. Jest dedykowany do montażu w rozdzielnicach głównych jako pierwszy stopień ochrony. Dzięki hybrydowej konstrukcji Typ 1+2, eliminuje konieczność stosowania dławików odsprzęgających pomiędzy klasami ochrony, co znacząco redukuje koszty instalacji oraz oszczędza miejsce w szafie sterowniczej. Jest to rozwiązanie optymalne dla obiektów wyposażonych w instalację odgromową lub zasilanych z linii napowietrznych, gdzie ryzyko wystąpienia przepięć o dużej energii jest podwyższone.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla skuteczności ochrony przeciwprzepięciowej. Urządzenie należy zamontować na standardowej szynie montażowej DIN TH-35. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Długość przewodów: Przewody łączące ogranicznik z szynami zasilającymi oraz szyną uziemiającą powinny być jak najkrótsze (zaleca się, aby łączna długość nie przekraczała 0,5 metra), co minimalizuje indukowany spadek napięcia.
• Przekrój przewodów: Należy stosować przewody miedziane o odpowiednim przekroju, dostosowanym do prądów udarowych, zgodnie z dokumentacją techniczną producenta.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednim momentem, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Weryfikacja stanu: Po montażu oraz po każdej burzy należy sprawdzić wskaźnik optyczny na czole urządzenia. Kolor czerwony sygnalizuje konieczność wymiany wkładki.

FAQ

1. Czy ten ogranicznik wymaga dobezpieczenia?
Tak, w przypadku gdy bezpiecznik główny w instalacji przekracza wartość określoną przez producenta w karcie katalogowej, należy zastosować dobezpieczenie w postaci bezpieczników topikowych gG.

2. Czy wkładki w tym modelu są wymienne?
Konstrukcja urządzenia pozwala na szybką wymianę zużytych modułów warystorowych bez konieczności demontażu całej podstawy z szyny DIN, co znacznie skraca czas przestoju instalacji.

3. Czy ogranicznik chroni przed bezpośrednim uderzeniem pioruna w budynek?
Jako urządzenie klasy Typ 1+2 (B+C), jest on zaprojektowany do odprowadzania części prądu piorunowego oraz redukcji przepięć do poziomu bezpiecznego dla większości odbiorników, jednak pełna ochrona wymaga skoordynowanego systemu odgromowego.
