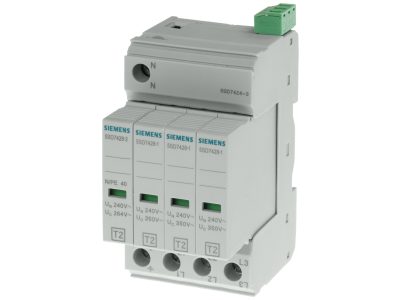

Ogranicznik przepięć T2, UN 240/400V, UC 350/264V AC, wkłady ochronne | 5SD7424-3 Siemens

Alternatywny kod produktu: 5SD74243

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 2 (T2) Siemens 5SD7424-3 przeznaczony jest do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Pracuje przy napięciu znamionowym UN 240/400 V AC oraz napięciu ciągłej pracy UC 350/264 V AC. Wyposażony w wymienne wkłady ochronne, co ułatwia serwis i przedłuża żywotność urządzenia. Model ten stanowi element systemu ochrony przeciwprzepięciowej SENTRON.

• Typ 2 (T2): Skuteczna ochrona przed przepięciami pochodzącymi z wyładowań atmosferycznych i operacji łączeniowych w instalacjach niskiego napięcia.
• Napięcie znamionowe UN 240/400 V AC: Dopasowanie do typowych sieci trójfazowych (L-N / L-L) gwarantuje kompatybilność z obwodami rozdzielczymi.
• Napięcie ciągłej pracy UC 350/264 V AC: Bezpieczna praca przy podwyższonym napięciu sieci bez ryzyka uszkodzenia ogranicznika.
• Wymienne wkłady ochronne: Umożliwiają szybką wymianę zużytego elementu bez konieczności demontażu całego urządzenia, co obniża koszty eksploatacji.
• Przeznaczony do montażu na szynie TH35 (DIN): Łatwy i szybki montaż w rozdzielnicach głównych oraz podrozdzielniach.

Zgodność z Normami

Ogranicznik przepięć Siemens 5SD7424-3 spełnia wymagania obowiązujących norm europejskich dotyczących ochrony przeciwprzepięciowej oraz posiada certyfikat CE. Został zaprojektowany zgodnie z zasadami bezpieczeństwa stosowanymi w instalacjach niskiego napięcia.

Zastosowanie

Model 5SD7424-3 znajduje zastosowanie w systemach ochrony przeciwprzepięciowej budynków mieszkalnych, komercyjnych oraz przemysłowych. Chroni wrażliwe urządzenia elektryczne przed skutkami przepięć.

• Ochrona rozdzielnic głównych i podrozdzielni w instalacjach niskiego napięcia.
• Zabezpieczenie urządzeń elektronicznych, takich jak sterowniki PLC, zasilacze czy systemy automatyki budynkowej.
• Stosowanie w sieciach TN-S, TN-C, TN-C-S oraz TT przy napięciu 230/400 V AC.
• Kompatybilność z wymaganiami systemów ochrony odgromowej w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy sprawdzić, czy przekrój przewodów jest dobrany do spodziewanego prądu zwarciowego. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Nie należy eksploatować ogranicznika z uszkodzonym wkładem ochronnym – w przypadku zadziałania wkład należy wymienić na nowy o tych samych parametrach.

FAQ

• Jakie napięcie znamionowe ma ogranicznik 5SD7424-3? Napięcie znamionowe UN wynosi 240/400 V AC (faza-neutralny / faza-faza), natomiast napięcie ciągłej pracy UC to 350/264 V AC.
• Czy ogranicznik posiada wymienne wkłady ochronne? Tak, model 5SD7424-3 jest wyposażony w wymienne wkłady ochronne, co pozwala na szybką regenerację urządzenia po zadziałaniu.
• Do jakiego typu instalacji jest przeznaczony? Ogranicznik typu T2 stosuje się w instalacjach niskiego napięcia (230/400 V AC) w rozdzielnicach głównych i podrozdzielniach, chroniąc odbiorniki przed przepięciami atmosferycznymi i łączeniowymi.
