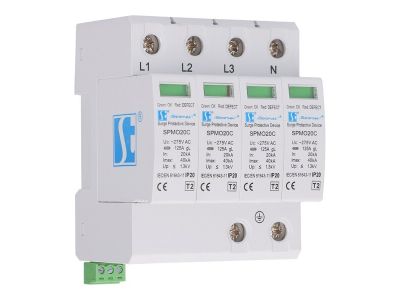

Ogranicznik przepięć warystorowy typ 2 (klasa C) 4P 1.3kV (8/20μs) 20kA | SPMO20C\4P Spamel

Opis i Kluczowe Cechy

Ogranicznik przepięć warystorowy typ 2 (klasa C) marki SPAMEL o oznaczeniu SPMO20C\4P to profesjonalne urządzenie ochronne zaprojektowane do zabezpieczania instalacji elektrycznych niskiego napięcia. Konstrukcja czteropolowa (4P) pozwala na pełną ochronę w układach sieciowych trójfazowych, zabezpieczając wszystkie przewody fazowe oraz przewód neutralny. Urządzenie charakteryzuje się napięciowym poziomem ochrony Up wynoszącym 1,3 kV, co gwarantuje bezpieczeństwo nawet dla czułych odbiorników elektronicznych. Znamionowy prąd wyładowczy In o wartości 20 kA (przy kształcie fali 8/20μs) świadczy o wysokiej zdolności urządzenia do bezpiecznego odprowadzania energii przepięciowej do ziemi. Zastosowana technologia warystorowa zapewnia szybki czas reakcji oraz brak prądu następczego, co jest kluczowe dla stabilności pracy systemu zasilania.

Zgodność z Normami

Produkt został wykonany i przetestowany w oparciu o rygorystyczne standardy techniczne. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która określa parametry dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent ten przeszedł zaawansowane testy laboratoryjne w zakresie wytrzymałości udarowej oraz bezpieczeństwa termicznego. Posiadanie certyfikatu CE potwierdza dopuszczenie do stosowania w profesjonalnych instalacjach elektroenergetycznych na terenie całej Unii Europejskiej.

Zastosowanie

Ogranicznik typu 2 (klasa C) jest dedykowany do montażu w rozdzielnicach głównych lub oddziałowych jako drugi stopień ochrony. Znajduje zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w obiektach przemysłowych. Jest niezbędny do ochrony instalacji przed przepięciami indukowanymi, powstałymi na skutek uderzeń pioruna w obiekty oddalone lub w sieć napowietrzną, a także przed przepięciami łączeniowymi generowanymi przez pracę urządzeń o dużym poborze mocy. Chroni takie elementy jak systemy automatyki, oświetlenie LED, sprzęt IT oraz zaawansowane układy sterowania.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN TH35 (35 mm). Podczas instalacji należy pamiętać, że przekrój znamionowy przewodów przyłączeniowych powinien wynosić od 16 mm² do 25 mm² dla przewodów miedzianych, co pozwala na swobodny przepływ prądów udarowych bez ryzyka uszkodzenia zacisków. Bardzo ważne jest zachowanie zasady krótkich połączeń – całkowita długość przewodów łączących ogranicznik z szyną uziemiającą nie powinna przekraczać 0,5 metra, aby zminimalizować spadek napięcia na indukcyjności przewodów. Należy stosować odpowiedni moment dokręcania zacisków śrubowych zgodnie z zaleceniami producenta, aby zapewnić trwały i pewny styk elektryczny. Ogranicznik posiada wizualny wskaźnik statusu: kolor zielony oznacza urządzenie sprawne, natomiast kolor czerwony sygnalizuje konieczność wymiany modułu.

FAQ

• Czy ten ogranicznik wymaga dobezpieczenia? Tak, jeśli bezpiecznik główny w instalacji przekracza wartość określoną przez producenta (zazwyczaj 125A gG), należy zastosować dodatkowe dobezpieczenie szeregowe.
• Czy można wymienić sam moduł po zadziałaniu? Tak, konstrukcja urządzenia pozwala na wymianę samej wkładki warystorowej bez konieczności demontażu podstawy i odłączania przewodów.
• Jaka jest różnica między typem 1 a typem 2? Typ 1 (klasa B) chroni przed bezpośrednim uderzeniem pioruna, natomiast prezentowany typ 2 (klasa C) chroni przed przepięciami indukowanymi i łączeniowymi.
