Jak podłączyć różnicówkę?

Jak podłączyć różnicówkę? To jedno z kluczowych zagadnień przy projektowaniu bezpiecznej instalacji elektrycznej. Wyłącznik różnicowoprądowy stanowi podstawowe zabezpieczenie przed porażeniem prądem i jest dziś standardem zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Poniżej znajdziesz wskazówki, z których dowiesz się, jak prawidłowo podłączyć różnicówkę oraz na co zwrócić uwagę przy jej doborze. Omawiamy również błędy, które najczęściej pojawiają się podczas montażu i podpowiadamy, jak ich skutecznie unikać.

Jak podłączyć różnicówkę krok po kroku – podstawy działania i przygotowanie instalacji

Wyłącznik różnicowoprądowy (RCD) opiera swoje działanie na porównaniu prądu wpływającego i wypływającego z obwodu. W przypadku wykrycia różnicy – np. wynikającej z uszkodzenia izolacji lub przepływu prądu przez ciało człowieka – urządzenie automatycznie odcina zasilanie. Przed montażem należy zweryfikować układ sieci (najczęściej TN-S lub TN-C-S), dobrać odpowiedni prąd znamionowy oraz czułość – w instalacjach domowych standardem jest 30 mA. Istotny jest także dobór typu wyłącznika: AC stosuje się w prostych obwodach, natomiast typ A w instalacjach z urządzeniami elektronicznymi. Obecnie standardem jest typ A. Podczas przygotowania instalacji pamiętaj o odłączeniu napięcia oraz prawidłowym oznaczeniu przewodów. Jeśli nie posiadasz odpowiednich kwalifikacji i nie wiesz, jak podłączyć różnicówkę w danym układzie, powierz to zadanie uprawnionemu elektrykowi.

Polecane dla Ciebie

Lokalizator przewodów (wykrywacz) PLSSF z gener...

Kod 1417657

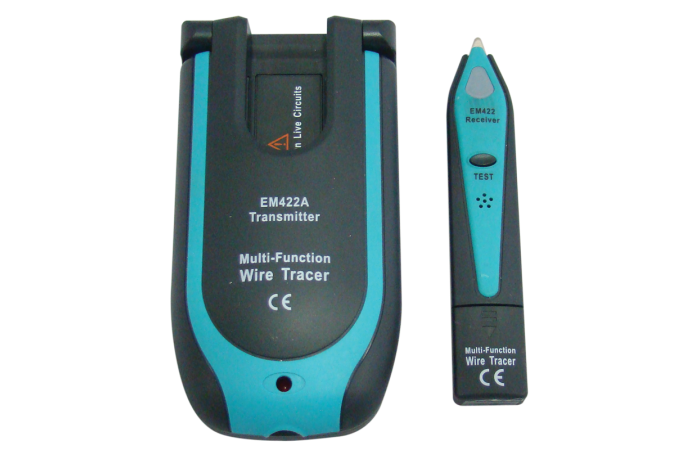

Lokalizator przewodów (1szt) | EM422A Tracon

Kod 1321058

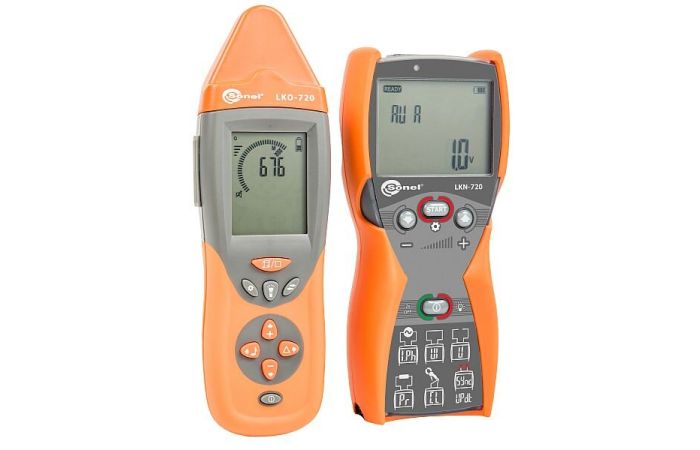

Lokalizator LKZ-720 przewodów i kabli | WMPLLKZ...

Kod 1088454

Jak podłączyć różnicówkę w rozdzielnicy – schemat podłączenia L i N

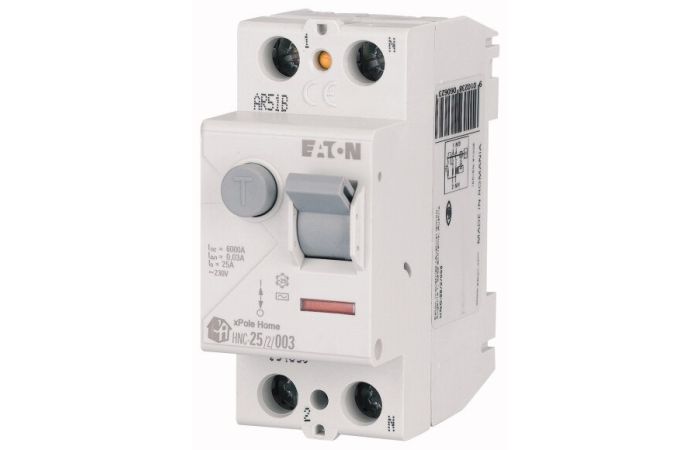

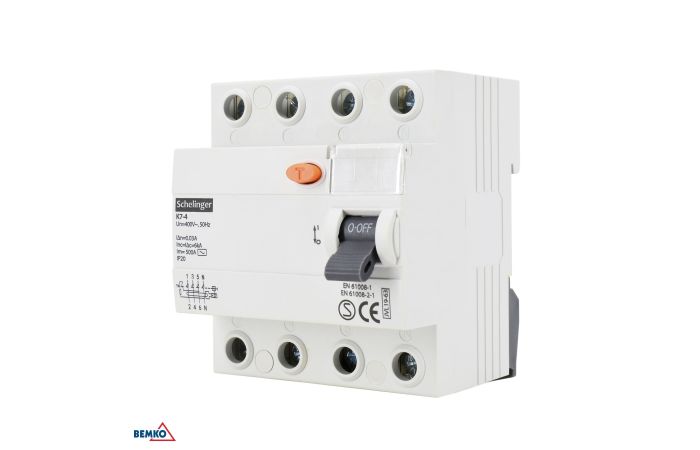

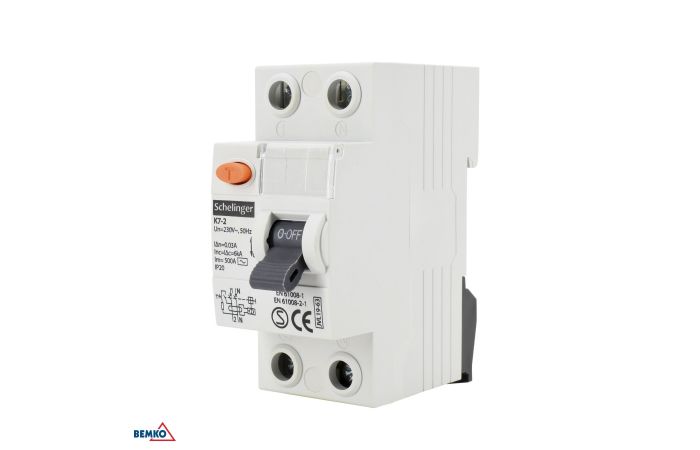

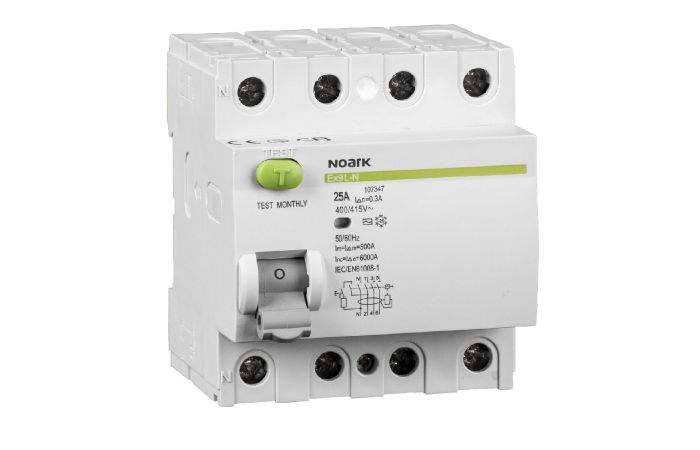

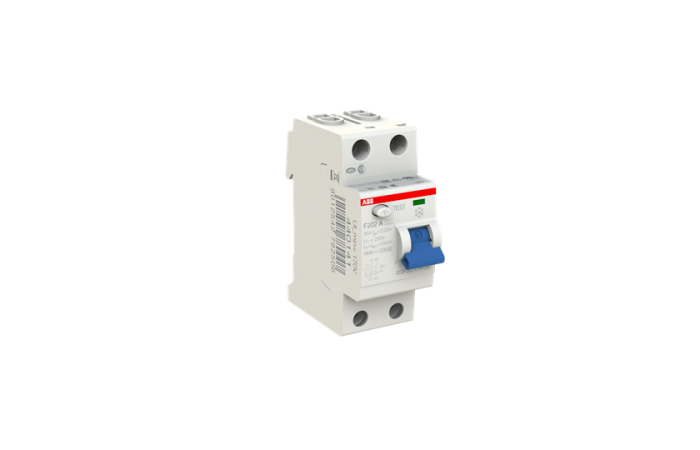

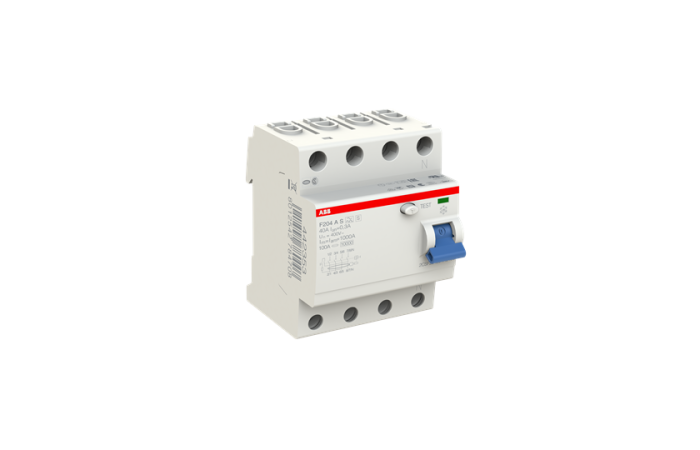

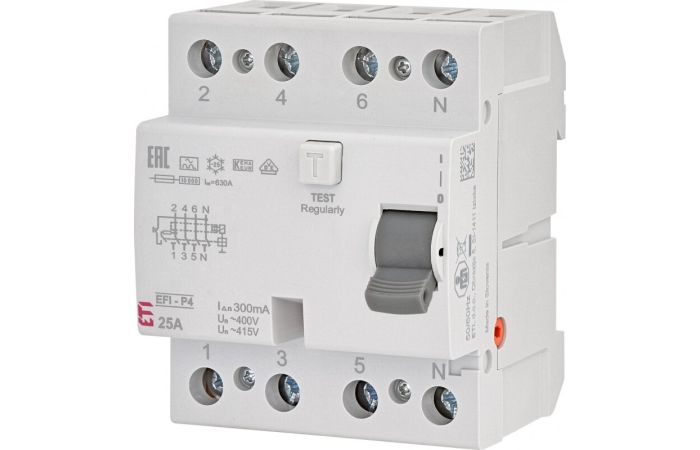

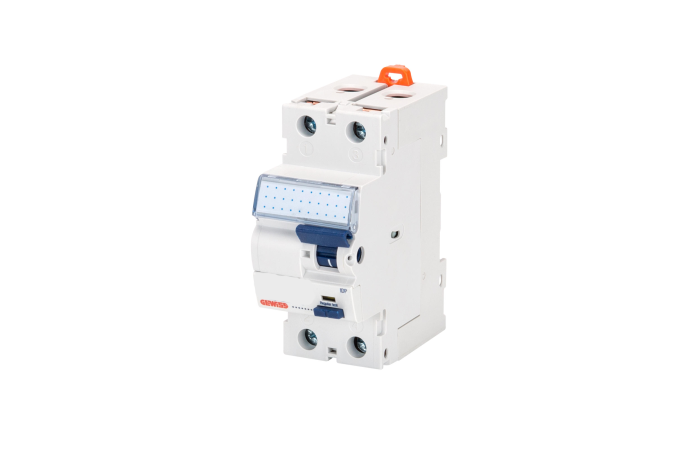

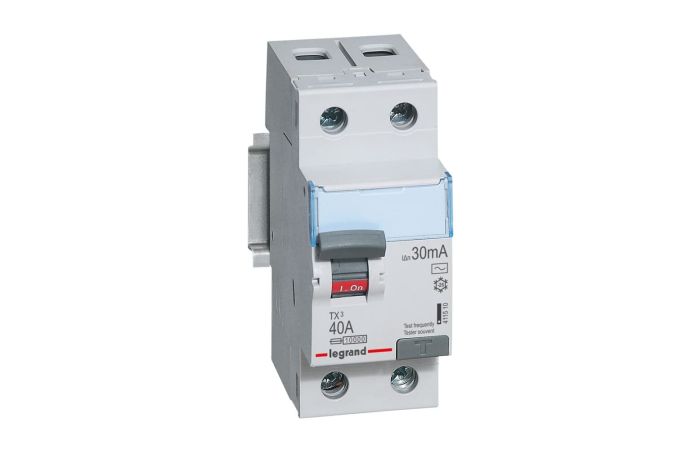

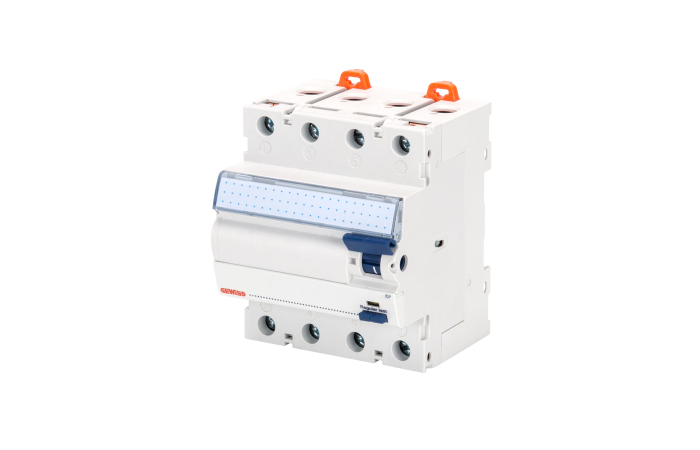

Montaż różnicówki odbywa się w rozdzielnicy na szynie DIN. Zasilanie doprowadza się do zacisków wejściowych, natomiast wyjścia prowadzi się do zabezpieczanych obwodów. Warunkiem prawidłowego działania jest przeprowadzenie przez wyłącznik zarówno przewodu fazowego (L), jak i neutralnego (N). W instalacjach jednofazowych stosuje się aparaty dwubiegunowe, natomiast w instalacjach trójfazowych – czterobiegunowe. Różnicówka współpracuje z wyłącznikami nadprądowymi, które odpowiadają za zabezpieczenie przed przeciążeniem i zwarciem. Na etapie doboru warto przeanalizować dostępne wyłączniki różnicowo-prądowe, aby dopasować parametry urządzenia do charakterystyki instalacji oraz przewidywanego obciążenia.

Jak podłączyć różnicówkę poprawnie – najczęstsze błędy i jak ich uniknąć

Nieprawidłowe podłączenie wyłącznika różnicowoprądowego może skutkować jego niepoprawnym działaniem lub brakiem ochrony. Najczęstszym błędem jest niewłaściwe prowadzenie przewodu neutralnego – jego podłączenie poza wyłącznikiem lub wykonanie mostków za urządzeniem powoduje natychmiastowe zadziałanie zabezpieczenia. Problemem bywa również podłączanie wielu obwodów pod jedno urządzenie, co utrudnia lokalizację usterek i obniża selektywność działania. W praktyce zaleca się podział instalacji na kilka wyłączników różnicowoprądowych, co zwiększa niezawodność oraz komfort eksploatacji. Istotne znaczenie ma także jakość zastosowanych komponentów. Odpowiednio dobrany osprzęt elektroinstalacyjny zapewnia trwałość połączeń i poprawność montażu całego układu.

Jak podłączyć różnicówkę i dobrać odpowiedni model z oferty sklep.ke.pl

Wybór odpowiedniego wyłącznika różnicowoprądowego powinien być dopasowany do charakterystyki instalacji oraz jej przeznaczenia. Kluczowe znaczenie mają liczba biegunów, prąd znamionowy, typ urządzenia oraz jego czułość. W instalacjach mieszkaniowych najczęściej stosuje się urządzenia o czułości 30 mA, natomiast w zabezpieczeniach przeciwpożarowych wykorzystuje się również aparaty o czułości 300 mA. W wielu przypadkach praktycznym rozwiązaniem są wyłączniki z członem nadprądowym (RCBO), które łączą funkcję ochrony różnicowoprądowej i nadprądowej w jednym module. Właściwe podejście do tego, jak podłączyć różnicówkę, przekłada się bezpośrednio na bezpieczeństwo użytkowników oraz stabilność pracy całej instalacji.

Przegląd producentów i rozwiązań dostępnych w ofercie sklep.ke.pl

W ofercie hurtowni elektrycznej Kaczmarek Electric dostępne są rozwiązania dopasowane do różnych zastosowań:

ABB, Eaton, Schneider Electric– aparatura do wymagających instalacji,
Hager, Legrand, Siemens – sprawdzone rozwiązania do rozdzielnic,
Eti – funkcjonalne opcje w różnych przedziałach cenowych,

Dzięki rozbudowanym filtrom w sklepie oraz wsparciu specjalistów możesz precyzyjnie dobrać urządzenie do swoich potrzeb – zarówno online, jak i w punktach stacjonarnych. Sprawdź dostępne modele i wybierz rozwiązanie dopasowane do swojej instalacji lub skonsultuj się z doradcą, aby mieć pewność właściwego doboru.

Najczęściej zadawane pytania

Jaką różnicówkę wybrać do instalacji domowej?

W większości instalacji mieszkaniowych stosuje się wyłączniki różnicowoprądowe o czułości 30 mA, które skutecznie chronią użytkowników przed porażeniem prądem.

Przy wyborze warto zwrócić uwagę na:

typ wyłącznika (AC, A lub F),
prąd znamionowy,
liczbę biegunów,
rodzaj zabezpieczanego obwodu.

W nowoczesnych instalacjach z elektroniką, płytami indukcyjnymi czy fotowoltaiką najczęściej rekomendowany jest typ A.

Sprawdź wyłączniki różnicowoprądowe →

Czy różnicówka zastępuje bezpiecznik nadprądowy?

Nie. Wyłącznik różnicowoprądowy i wyłącznik nadprądowy pełnią różne funkcje ochronne w instalacji elektrycznej.

Różnicówka odpowiada za ochronę przed:

porażeniem prądem elektrycznym,
uszkodzeniem izolacji przewodów,
prądami upływowymi.

Z kolei zabezpieczenie nadprądowe chroni instalację przed zwarciem i przeciążeniem. Oba urządzenia powinny współpracować w rozdzielnicy.

Zobacz aparaturę modułową →

Dlaczego różnicówka wybija po podłączeniu?

Najczęściej przyczyną jest nieprawidłowe podłączenie przewodu neutralnego lub występowanie prądów upływowych w instalacji.

Do typowych powodów zadziałania różnicówki należą:

błędne podłączenie przewodu N,
uszkodzona izolacja przewodów,
wadliwe urządzenie elektryczne,
połączenie przewodów N za wyłącznikiem.

W przypadku częstego wyzwalania warto przeprowadzić diagnostykę instalacji i pomiary elektryczne.

Sprawdź mierniki elektryczne →

Jaka jest różnica między wyłącznikiem AC a A?

Typ AC wykrywa wyłącznie sinusoidalne prądy różnicowe przemienne, natomiast typ A reaguje dodatkowo na pulsujące prądy stałe.

Typ A zalecany jest do:

płyt indukcyjnych,
zasilaczy impulsowych,
sprzętu RTV i AGD,
instalacji fotowoltaicznych.

Z tego względu typ A jest obecnie najczęściej wybieranym rozwiązaniem w nowych instalacjach mieszkaniowych.

Zobacz wyłączniki różnicowoprądowe typu A →

Czy montaż różnicówki można wykonać samodzielnie?

Montaż wyłącznika różnicowoprądowego wymaga znajomości zasad budowy instalacji elektrycznych oraz zachowania odpowiednich procedur bezpieczeństwa.

Podczas montażu należy:

odłączyć zasilanie,
zweryfikować układ sieci,
prawidłowo podłączyć przewody L i N,
wykonać test działania urządzenia.

Jeśli nie posiadasz odpowiednich kwalifikacji, montaż powinien zostać wykonany przez uprawnionego elektryka.
