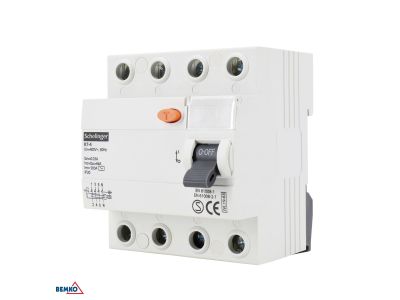

Wyłącznik różnicowoprądowy 40A 4P 30MA AC Schelinger | A03-K7-4-40-030 Bemko

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy marki Schelinger, sygnowany przez renomowanego producenta BEMKO, to kluczowy element nowoczesnej aparatury modułowej, zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na jego szerokie zastosowanie w obwodach o znacznym obciążeniu. Jako aparat czterobiegunowy (4P), jest dedykowany do pracy w układach trójfazowych, gdzie monitoruje sumę prądów w przewodach fazowych oraz przewodzie neutralnym.

• Czułość 30mA: Znamionowy prąd różnicowy o wartości 30 mA klasyfikuje urządzenie jako wyłącznik wysokoczuły, zapewniający skuteczną ochronę przeciwporażeniową przy dotyku bezpośrednim.
• Typ AC: Wyłącznik jest przystosowany do wykrywania prądów różnicowych sinusoidalnie zmiennych, co jest standardem w większości instalacji budownictwa ogólnego.
• Trwałość mechaniczna: Solidna konstrukcja obudowy oraz mechanizmów wewnętrznych gwarantuje długą żywotność i niezawodność działania nawet w wymagających warunkach eksploatacyjnych.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu pracy pozwala na szybką diagnostykę i identyfikację przyczyny odłączenia zasilania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnienie wymagań normy IEC/EN 61008-1 gwarantuje, że wyłącznik różnicowoprądowy Schelinger przeszedł zaawansowane testy bezpieczeństwa, obejmujące m.in. wytrzymałość dielektryczną, odporność na prądy zwarciowe oraz precyzję czasu wyzwalania. Posiadanie certyfikatów zgodności jest potwierdzeniem wysokiej jakości wykonania, co jest kluczowe dla profesjonalnych instalatorów i inspektorów nadzoru.

Zastosowanie

Wyłącznik różnicowoprądowy 40A 4P 30MA AC znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do zabezpieczania:

• Obwodów gniazd wtykowych ogólnego przeznaczenia w domach i biurach.
• Urządzeń trójfazowych, takich jak kuchenki elektryczne, podgrzewacze wody czy silniki o mniejszej mocy.
• Rozdzielnic głównych i podrozdzielnic w obiektach użyteczności publicznej.
• Warsztatów i garaży, gdzie występuje podwyższone ryzyko uszkodzenia izolacji przewodów.

Wskazówki Montażowe

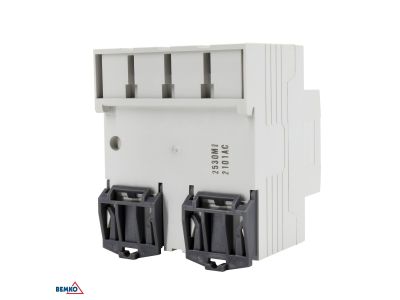

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35, co zapewnia pełną kompatybilność z większością dostępnych na rynku rozdzielnic modułowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski urządzenia pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu znamionowego 40A, co minimalizuje spadki napięcia.
• Prawidłowe podłączenie N: Należy bezwzględnie przestrzegać oznaczeń zacisków, szczególnie w zakresie przewodu neutralnego, aby zapewnić poprawne działanie układu testowego.
• Regularne testowanie: Zaleca się okresowe sprawdzanie sprawności mechanizmu wyzwalającego poprzez naciśnięcie przycisku "T" (TEST) znajdującego się na froncie obudowy.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, wyłącznik różnicowoprądowy (RCCB) służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować wyłącznik nadprądowy (MCB).
• Czy typ AC jest odpowiedni do instalacji z falownikami? Typ AC wykrywa prądy sinusoidalne. W przypadku instalacji z zaawansowaną elektroniką, taką jak falowniki czy ładowarki EV, zaleca się sprawdzenie, czy nie jest wymagany typ A lub B.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik czterobiegunowy (4P) zajmuje standardowo szerokość czterech modułów (ok. 72 mm) na szynie DIN.
