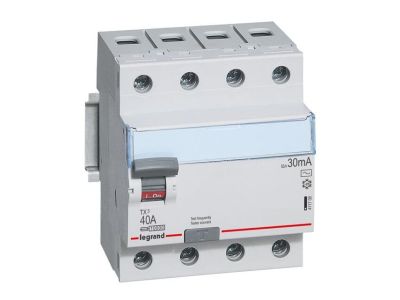

Wyłącznik różnicowoprądowy 4P 40A 30mA typ AC, P304 TX3 | 411708 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Legrand P304 z serii TX3 o numerze katalogowym 411708 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Jako aparat czterobiegunowy (4P), dedykowany jest do pracy w sieciach trójfazowych o napięciu znamionowym 400 V~. Prąd znamionowy urządzenia wynosi 40 A, co pozwala na skuteczną ochronę obwodów o znacznym obciążeniu, natomiast znamionowy prąd różnicowy o wartości 30 mA klasyfikuje ten aparat jako środek ochrony uzupełniającej przed dotykiem bezpośrednim.

• Typ AC: Urządzenie zostało zoptymalizowane pod kątem wykrywania prądów różnicowych sinusoidalnych przemiennych, co jest standardem w większości instalacji domowych i biurowych.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 4 moduły (17,5 mm każdy) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność systemowa: Wyłącznik umożliwia montaż akcesoriów z serii DX3, takich jak styki pomocnicze, wyzwalacze czy napędy, co znacząco rozszerza funkcjonalność układu sterowania.
• Elastyczność podłączeń: Konstrukcja zacisków pozwala na wykorzystanie zarówno szyn grzebieniowych, jak i sztyftowych, co przyspiesza prace prefabrykacyjne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą EN 61008-1, która określa wymagania dotyczące wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego. Zgodność z tą normą gwarantuje niezawodność działania mechanizmu wyzwalającego oraz odpowiednią wytrzymałość elektryczną i mechaniczną. Urządzenie posiada certyfikację potwierdzającą jego zdolność do bezpiecznego rozłączania obwodów w sytuacjach awaryjnych, minimalizując ryzyko porażenia prądem oraz powstania pożaru wywołanego prądami upływu.

Zastosowanie

Wyłącznik różnicowoprądowy Legrand TX3 40A 30mA znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego oraz komercyjnego. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia w układach trójfazowych.
• Ochrony urządzeń końcowych w biurach, warsztatach oraz budynkach użyteczności publicznej.
• Zastosowań w rozdzielnicach głównych i piętrowych, gdzie wymagana jest wysoka niezawodność i współpraca z osprzętem modułowym serii DX3.
• Instalacji, w których dominują odbiorniki o charakterystyce liniowej, generujące sinusoidalne prądy upływu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk i uniknąć przegrzewania się przewodów.
• Próba działania: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania aparatu poprzez naciśnięcie przycisku "Test". Zaleca się powtarzanie tej czynności w regularnych odstępach czasu.
• Pozycjonowanie: Szara dźwignia załączająca pozwala na szybką identyfikację stanu aparatu, a możliwość podłączenia szyn grzebieniowych ułatwia estetyczne i bezpieczne mostkowanie aparatów w rzędzie.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model P304 TX3 to wyłącznik różnicowoprądowy (RCCB) bez członu nadprądowego. Do ochrony przed przeciążeniem i zwarciem należy zastosować odpowiedni wyłącznik nadmiarowoprądowy.
• Co oznacza typ AC? Typ AC oznacza, że wyłącznik reaguje wyłącznie na prądy różnicowe sinusoidalne przemienne. Nie jest przeznaczony do obwodów, w których mogą wystąpić odkształcone przebiegi prądu stałego (np. zaawansowana elektronika, falowniki).
• Czy mogę do niego podłączyć styki pomocnicze? Tak, urządzenie jest w pełni kompatybilne z akcesoriami serii DX3, co pozwala na zdalną sygnalizację stanu wyłącznika.
