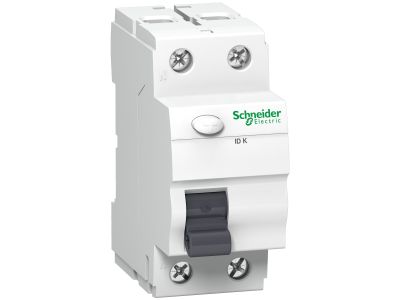

Wyłącznik różnicowoprądowy 2P 25A 30mA typ AC, IDK-25-2-30-AC, Acti 9 | A9Z05225 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy IDK-25-2-30-AC z renomowanej serii Acti 9 od Schneider Electric to kluczowy element nowoczesnej aparatury modułowej, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie pełni funkcję ochronną poprzez samoczynne wyłączenie zasilania w momencie wykrycia upływu prądu, co chroni użytkowników przed porażeniem przy dotyku bezpośrednim oraz zabezpiecza mienie przed skutkami uszkodzenia izolacji i ryzykiem pożaru.

• Prąd znamionowy 25A: Pozwala na obciążenie obwodu urządzeniami o łącznym poborze prądu do 25 Amperów, co czyni go idealnym rozwiązaniem dla standardowych obwodów gniazdowych i oświetleniowych.
• Czułość 30mA: Znamionowy prąd różnicowy o wartości 30 mA klasyfikuje urządzenie jako wyłącznik wysokoczuły, wymagany przepisami do ochrony przeciwporażeniowej ludzi.
• Typ AC: Wyłącznik jest przystosowany do wykrywania prądów różnicowych sinusoidalnych przemiennych, co jest standardem w większości instalacji domowych i biurowych.
• Konstrukcja 2-biegunowa: Urządzenie zajmuje szerokość dwóch modułów na szynie DIN, zapewniając jednoczesne rozłączanie toru fazowego oraz neutralnego (położenie zacisku neutralnego po lewej stronie).

Zgodność z Normami

Produkt został poddany rygorystycznym testom jakościowym i posiada prestiżowy znak jakości VDE, co potwierdza jego niezawodność oraz pełną zgodność z europejskimi normami bezpieczeństwa dotyczącymi aparatury rozdzielczej. Przynależność do rodziny Acti 9 gwarantuje kompatybilność z innymi elementami systemu Schneider Electric, co ułatwia projektowanie i prefabrykację rozdzielnic zgodnie z obowiązującymi standardami technicznymi.

Zastosowanie

Wyłącznik różnicowoprądowy IDK-25-2-30-AC znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany do pracy w sieciach prądu przemiennego (AC), gdzie chroni obwody końcowe przed skutkami zwarć doziemnych. Dzięki swojej charakterystyce, jest niezastąpiony w zabezpieczaniu łazienek, kuchni, warsztatów oraz wszelkich pomieszczeń, w których wymagany jest wysoki stopień ochrony użytkownika końcowego przed porażeniem prądem elektrycznym.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Należy zwrócić szczególną uwagę na lewostronne położenie zacisku neutralnego (N), co jest kluczowe dla poprawnego oprzewodowania rozdzielnicy. Przed uruchomieniem należy upewnić się, że wszystkie zaciski śrubowe zostały dokręcone z odpowiednim momentem obrotowym, co zapobiega przegrzewaniu się styków. Po instalacji oraz regularnie w trakcie eksploatacji, należy sprawdzać poprawność działania mechanizmu za pomocą wbudowanego przycisku TEST.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model IDK-25-2-30-AC to wyłącznik typu RCCB, który służy wyłącznie do ochrony różnicowoprądowej. Do ochrony przed przeciążeniami i zwarciami należy zastosować szeregowo połączony wyłącznik nadprądowy (MCB).
• Co oznacza typ AC? Typ AC oznacza, że wyłącznik reaguje na prądy upływu o przebiegu sinusoidalnym przemiennym. Jest to najczęściej stosowany typ zabezpieczenia w standardowych instalacjach elektrycznych.
• Gdzie znajduje się zacisk neutralny? W tym konkretnym modelu (A9Z05225) zacisk dla przewodu neutralnego znajduje się po lewej stronie urządzenia (LEFT).
