Wyłącznik różnicowoprądowy 2P 40A 30mA typ AC, P302 TX3 | 411510 Legrand

Opis i Kluczowe Cechy

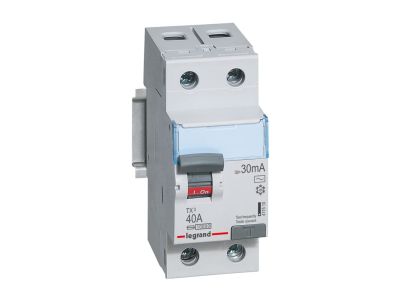

Wyłącznik różnicowoprądowy Legrand z serii TX3, model P302 o numerze katalogowym 411510, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na jego szerokie zastosowanie w obwodach o znacznym obciążeniu. Jako aparat dwubiegunowy (2P), dedykowany jest do pracy w sieciach o napięciu znamionowym 230 V~.

Kluczowym parametrem bezpieczeństwa jest znamionowy prąd różnicowy o wartości 30 mA. Taka czułość urządzenia zapewnia skuteczną ochronę przeciwporażeniową uzupełniającą, reagując natychmiastowo w przypadku wykrycia upływu prądu, co minimalizuje ryzyko porażenia prądem elektrycznym. Wyłącznik wykonany jest w typie AC, co oznacza, że jest zoptymalizowany pod kątem wykrywania prądów różnicowych sinusoidalnych przemiennych. Kompaktowa obudowa o szerokości dwóch modułów (łącznie 35 mm, gdzie jeden moduł to 17,5 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy: 40 A – idealny do zabezpieczania grup obwodów.
• Czułość: 30 mA – wysoki poziom ochrony personelu i użytkowników.
• Typ AC: Wykrywanie prądów sinusoidalnych przemiennych.
• Ergonomia: Szara dźwignia załączająca ułatwiająca identyfikację stanu aparatu.
• Modułowość: Szerokość 2 modułów 17,5 mm.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłej zgodności z międzynarodową normą EN 61008-1. Norma ta określa rygorystyczne wymagania dotyczące bezpieczeństwa i niezawodności wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu inżynierowie i instalatorzy mają pewność, że aparat Legrand TX3 przeszedł wymagające testy wytrzymałości elektrycznej oraz mechanicznej, gwarantując stabilną pracę w długofalowej eksploatacji.

Zastosowanie

Wyłącznik różnicowoprądowy P302 TX3 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest niezbędnym elementem nowoczesnych rozdzielnic elektrycznych, gdzie wymagana jest niezawodna ochrona przed dotykiem pośrednim. Dzięki możliwości współpracy z akcesoriami z serii DX3, takimi jak styki pomocnicze, wyzwalacze czy napędy, aparat ten może być zintegrowany z systemami automatyki budynkowej oraz układami zdalnego monitorowania stanu instalacji.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowego wspornika TH35 (szyna DIN). System zacisków pozwala na elastyczne przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco skraca czas prefabrykacji rozdzielnicy i zapewnia pewny styk elektryczny. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Urządzenie umożliwia również doposażenie w dodatkowe moduły pomocnicze z serii DX3, co zwiększa funkcjonalność całego układu zabezpieczającego.

FAQ

• Czy wyłącznik typu AC wykrywa prądy pulsujące stałe? Nie, wyłącznik typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. Do ochrony obwodów z elektroniką generującą prądy pulsujące zaleca się typ A.
• Jak często należy testować wyłącznik? Zaleca się regularne sprawdzanie sprawności mechanizmu poprzez naciśnięcie przycisku "Test" (zazwyczaj raz w miesiącu), co wymusza sztuczny upływ prądu i sprawdza reakcję aparatu.
• Czy do tego modelu można podłączyć styk pomocniczy? Tak, wyłącznik P302 serii TX3 jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na montaż styków pomocniczych, sygnalizacyjnych oraz wyzwalaczy.
