Dlaczego tor N po lewej zmienia zasady montażu?

K60 oraz obudowy Easy9 EU w instalacjach domowych

Współczesne instalacje w budynkach mieszkalnych wymagają rozwiązań, które łączą niezawodność z ergonomią pracy instalatora. Systemy z gamy Easy, obejmujące aparaturę modułową K60 oraz obudowy Easy9 EU, zostały zaprojektowane tak, aby maksymalnie ułatwić realizację bezpiecznych układów elektrycznych.

Kluczowy atut: tor N po lewej stronie

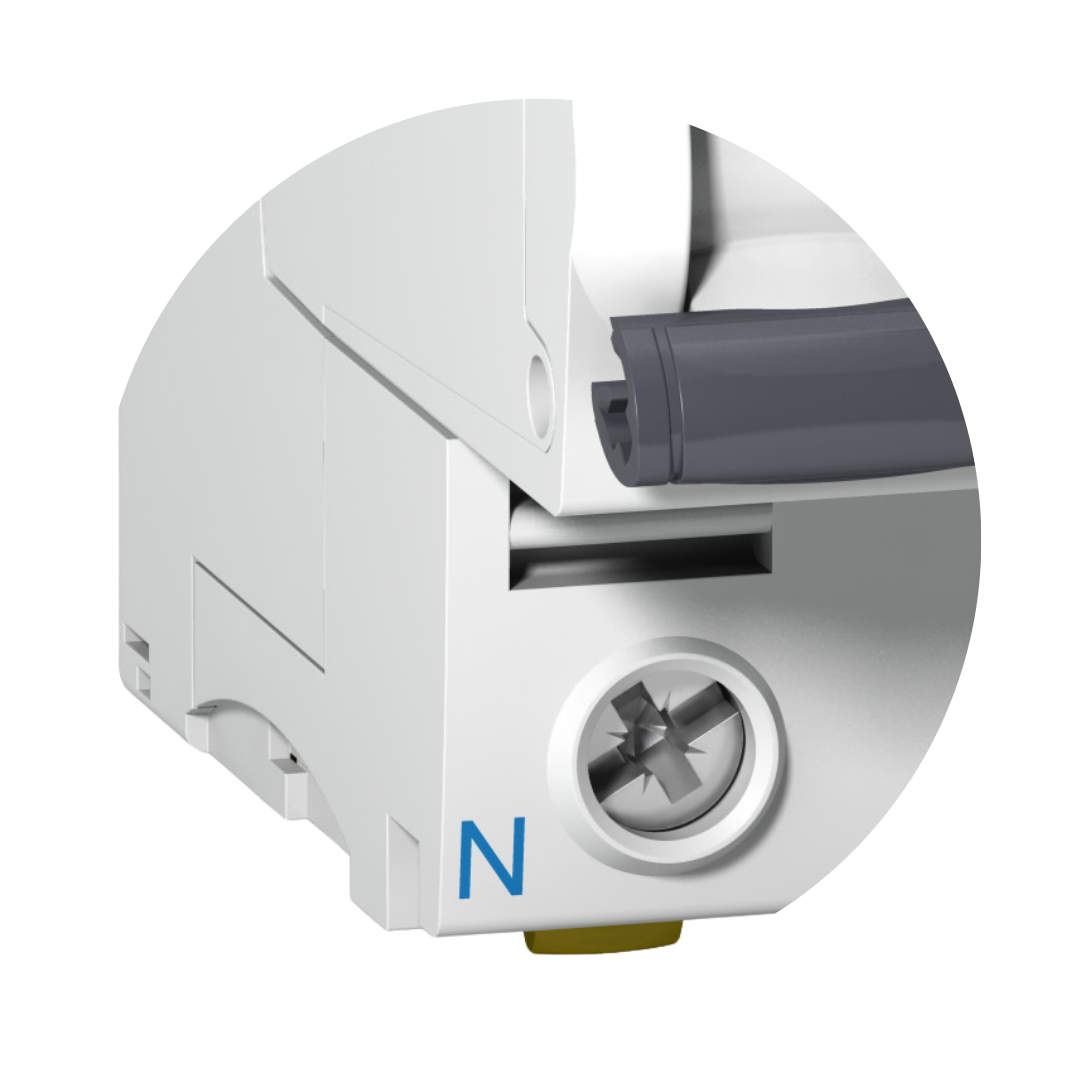

Jedną z najważniejszych cech serii K60, na którą warto zwrócić szczególną uwagę, jest umiejscowienie toru N po lewej stronie aparatu. Takie rozwiązanie konstrukcyjne stanowi istotne udogodnienie dla instalatora, ponieważ znacząco ułatwia montaż oraz przejrzyste prowadzenie okablowania wewnątrz rozdzielnicy modułowej. Dzięki temu proces łączenia aparatów staje się bardziej intuicyjny i szybszy.

Charakterystyka aparatury modułowej K60

Seria K60 to kompaktowe i niezawodne zabezpieczenia obwodów o prądzie znamionowym do 63 A. W skład tej gamy wchodzą:

Wyłączniki nadprądowe K60N: Dostępne w charakterystykach B i C, o wytrzymałości zwarciowej 6 kA. Są one idealnym rozwiązaniem do ochrony obwodów przed skutkami przeciążeń i zwarć.

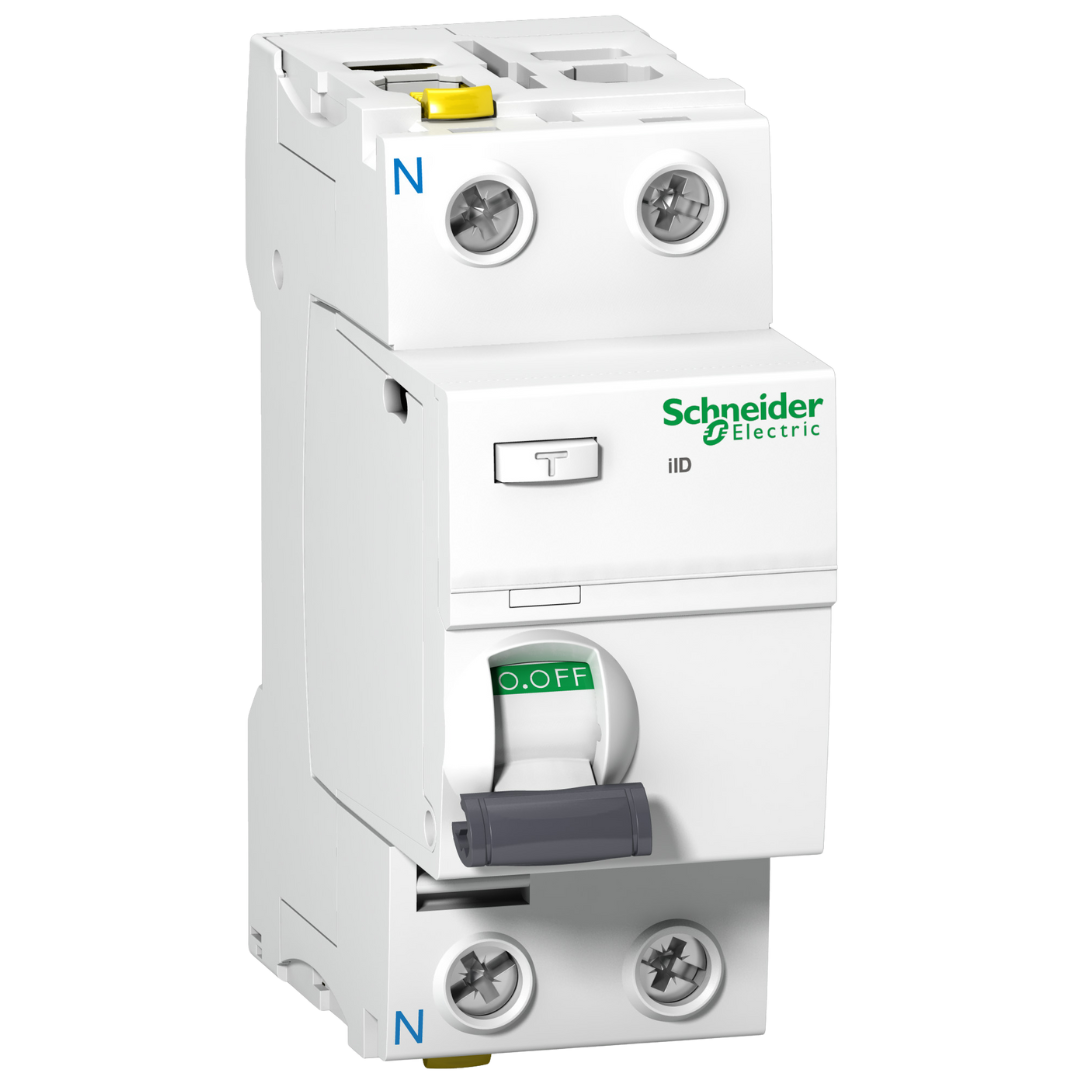

Wyłączniki różnicowoprądowe IDK: Zapewniają kluczową ochronę przed porażeniem prądem, redukują ryzyko pożaru i chronią urządzenia przed uszkodzeniem. Występują w typach AC lub A o czułościach 30 mA oraz 300 mA. Dla wygody użytkownika, na czole każdego aparatu znajduje się przycisk Test (T) do regularnej kontroli sprawności.

Wyłączniki kombinowane DPN Vigi K: Łączą funkcję ochrony przed przetężeniem, uszkodzeniem izolacji oraz ochrony przed dotykiem bezpośrednim (30 mA). Można je montować pomiędzy wyłącznikami nadprądowymi K60N. Co ważne, ich tor fazowy może być zasilony szyną widełkową, podczas gdy tor neutralny zasila się przewodem.

Styczniki modułowe iCTK: Przeznaczone do sterowania obwodami o napięciu 230 V AC w kategoriach AC-7a i AC-7b. Doskonale sprawdzają się w sterowaniu oświetleniem, ogrzewaniem, roletami czy sprzętem AGD. Dostępne są w wariantach 1, 2 i 4-biegunowych (konfiguracje styków 1NO, 2NO, 4NO).

W celu przyspieszenia prac montażowych system K60 wykorzystuje szyny łączeniowe widełkowe, które redukują liczbę połączeń przewodowych i skracają czas pracy.

Obudowy Easy9 EU – ergonomia i estetyka

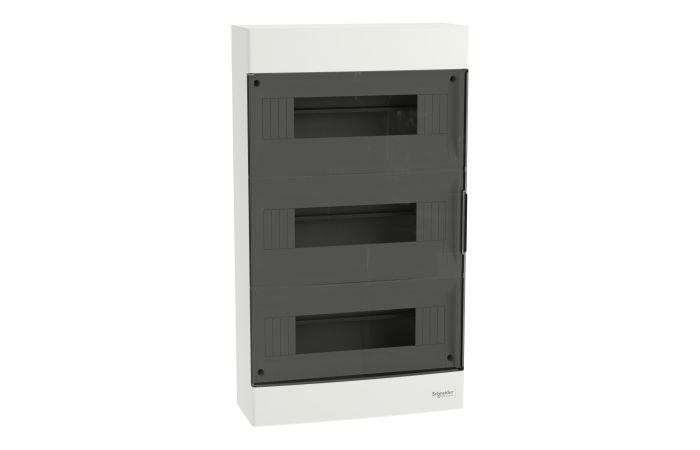

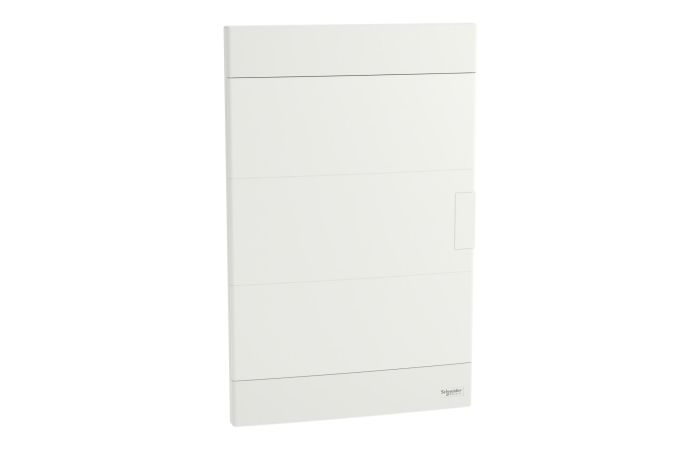

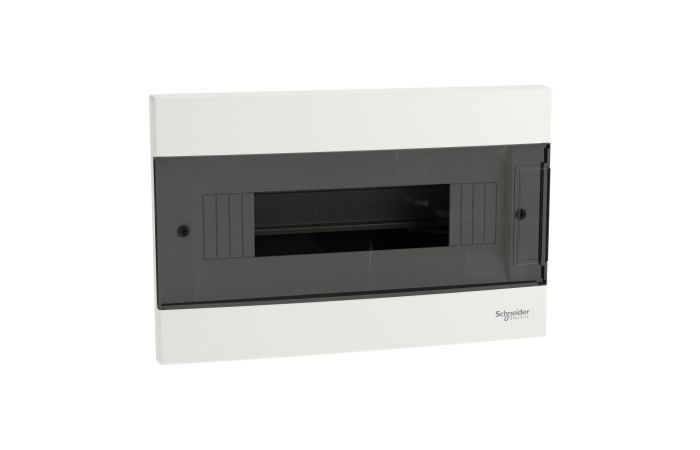

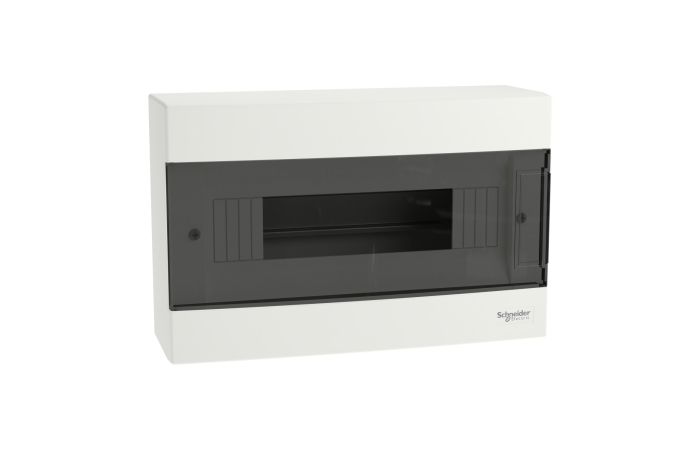

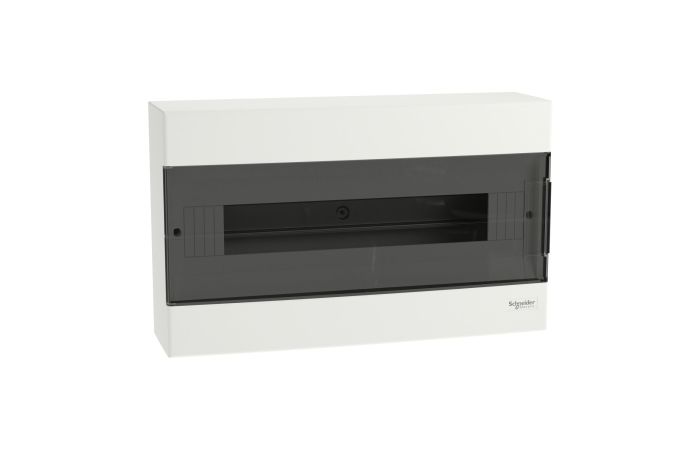

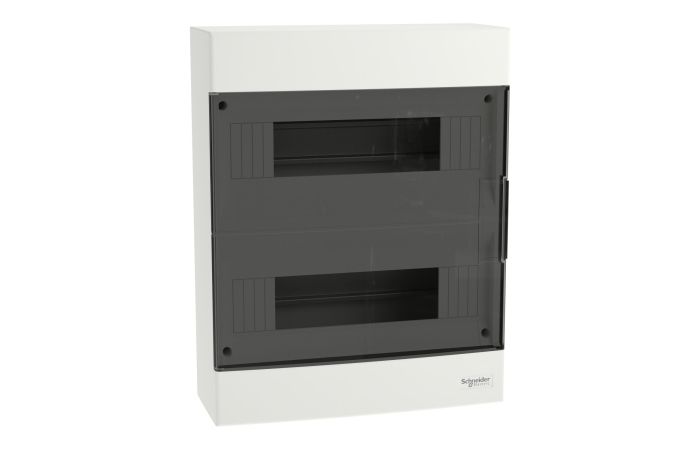

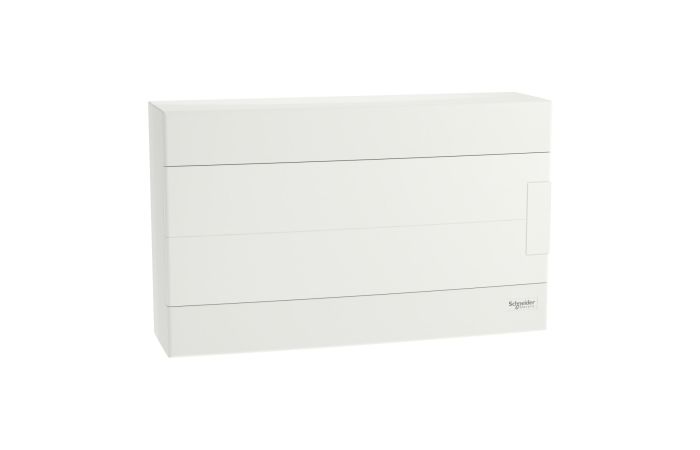

Dopełnieniem aparatury K60 są obudowy Easy9 EU, dostępne w wersjach natynkowych i podtynkowych. Ich funkcjonalność objawia się w szerokim zakresie rozmiarów – od 8 do 36 modułów (od 1 do 3 rzędów).

Najważniejsze parametry techniczne obudów to:

Stopień ochrony: IP40.
Wytrzymałość mechaniczna: IK07.
Klasa ochronności: II.
Konstrukcja: Drzwi pełne lub transparentne z możliwością montażu lewo- lub prawostronnego (kąt otwarcia do 180 stopni). Obudowy podtynkowe posiadają plecy wykonane z tworzywa sztucznego.

Każda obudowa jest standardowo wyposażona w dwa bloki zaciskowe (neutralny i uziemiający), co w połączeniu z aparatami z torem N po lewej stronie tworzy spójny i łatwy w montażu system.
