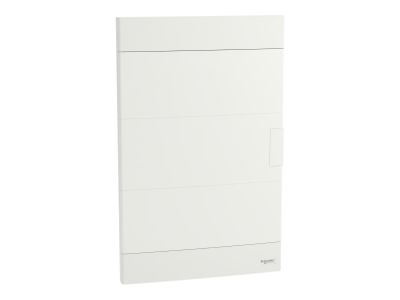

Rozdzielnica modułowa podtynkowa 3x12 IP40 drzwi białe, Easy9 EU EZ9EU-3-12-PT-P | EZ9EUB312 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do bezpiecznego i estetycznego montażu aparatury modułowej. Urządzenie charakteryzuje się konstrukcją trójrzędową, gdzie każdy rząd mieści 12 standardowych modułów o szerokości 18 mm, co daje łącznie pojemność 36 modułów. Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), które wykazuje odporność na płomienie i wysoką temperaturę do 650°C przez 30 minut, zgodnie z rygorystyczną normą IEC 60695-2-10.

• Bezpieczeństwo: II klasa ochronności (podwójna izolacja) gwarantuje najwyższy poziom ochrony przed porażeniem prądem elektrycznym.
• Wyposażenie: W zestawie znajdują się dwie listwy zaciskowe (neutralna i uziemiająca) zamontowane na wsporniku. Każda z nich posiada 22 otwory przyłączeniowe (11x16 mm² oraz 11x10 mm²), co umożliwia przejrzyste i bezpieczne zarządzanie przewodami o różnych przekrojach.
• Elastyczność montażu: Odwracalne drzwi pełne o kącie otwarcia 180° pozwalają na swobodny dostęp do aparatury niezależnie od kierunku montażu.
• Ochrona: Stopień ochrony IP40 przy zamkniętych drzwiach skutecznie chroni wnętrze przed ciałami obcymi o średnicy powyżej 1 mm.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Rozdzielnica spełnia wymagania normy IEC 60670-1-24, co potwierdza jej przydatność do użytku domowego i podobnych instalacji stałych. Odporność mechaniczna na uderzenia została sklasyfikowana na poziomie IK07 zgodnie z normą IEC 62262, co oznacza wytrzymałość na energię uderzenia wynoszącą 2 dżule. Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -25°C do +60°C, co czyni je niezawodnym elementem nowoczesnej instalacji elektrycznej.

Zastosowanie

Rozdzielnica Easy9 EU EZ9EU-3-12-PT-P jest dedykowana przede wszystkim do budownictwa mieszkaniowego, zarówno w nowych inwestycjach deweloperskich, jak i podczas modernizacji oraz remontów istniejących instalacji. Dzięki swojej pojemności (36 modułów) idealnie nadaje się jako centralny punkt rozdziału energii w mieszkaniach oraz domach jednorodzinnych, gdzie wymagana jest instalacja licznych zabezpieczeń nadprądowych, wyłączników różnicowoprądowych, ograniczników przepięć oraz elementów automatyki domowej. Estetyczne wykończenie i podtynkowy montaż sprawiają, że obudowa dyskretnie komponuje się z wystrojem wnętrz.

Wskazówki Montażowe

Proces instalacji został zoptymalizowany pod kątem wygody elektroinstalatora. Kaseta podtynkowa posiada fabryczne osłabienia na rurki instalacyjne z czterech stron, co ułatwia wprowadzanie kabli z dowolnego kierunku. Kluczowym elementem jest wyjmowany stelaż z szynami DIN, który umożliwia uzbrojenie rozdzielnicy aparaturą modułową poza miejscem montażu (np. na stole warsztatowym), a następnie szybkie osadzenie gotowego zestawu w kasecie. Podczas montażu należy zwrócić uwagę na stopień zanieczyszczenia (poziom 2) oraz zapewnić odpowiednią głębokość osadzenia (99 mm), aby przednia pokrywa idealnie licowała się z powierzchnią ściany.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, obudowa jest dedykowana wyłącznie do montażu wewnątrz pomieszczeń, o czym świadczy stopień ochrony IP40.
• Jakie są dokładne wymiary wnęki montażowej? Wymiary zewnętrzne obudowy to 300 mm wysokości, 470 mm szerokości i 99 mm głębokości. Zaleca się przygotowanie otworu z niewielkim zapasem montażowym.
• Czy drzwi można zamontować tak, aby otwierały się w lewo? Tak, drzwi są odwracalne, co pozwala na zmianę kierunku ich otwierania w zależności od potrzeb użytkownika i warunków lokalowych.
• Ile przewodów można podłączyć do listew zaciskowych? Każda z dwóch listew posiada 22 punkty przyłączeniowe, co pozwala na podłączenie 11 przewodów o przekroju do 16 mm² oraz 11 przewodów o przekroju do 10 mm².
