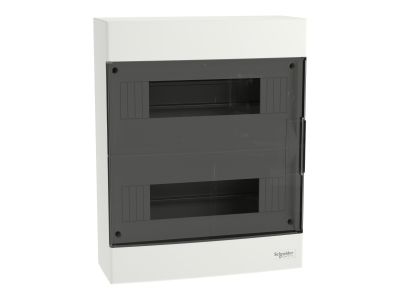

Rozdzielnica modułowa natynkowa 2x12 IP40 drzwi transparentne, Easy9 EU EZ9EU-2-12-NT-T | EZ9EUC212 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie dedykowane do bezpiecznego montażu aparatury modułowej. Urządzenie charakteryzuje się dwurzędową konstrukcją, która pozwala na osadzenie łącznie 24 standardowych modułów o szerokości 18 mm każdy (12 modułów na rząd). Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), co gwarantuje estetyczny wygląd w nowoczesnych wnętrzach mieszkalnych i komercyjnych.

• Pojemność i elastyczność: 2 rzędy po 12 modułów zapewniają optymalną przestrzeń dla wyłączników nadprądowych, różnicowoprądowych oraz innych elementów automatyki budynkowej.
• Kompletne wyposażenie: W zestawie znajdują się dwie listwy zaciskowe (1x uziemiająca PE oraz 1x neutralna N) zamontowane na dedykowanym wsporniku. Każda z listew posiada 16 otworów przyłączeniowych: 8 o przekroju 16 mm² oraz 8 o przekroju 10 mm², co umożliwia pewne i bezpieczne połączenie przewodów o różnych średnicach.
• Transparentne drzwi: Odwracalne drzwi w kolorze dymnym (transparentne) pozwalają na szybką inspekcję stanu aparatury bez konieczności ich otwierania. Kąt otwarcia wynoszący 180° znacząco ułatwia prace serwisowe.
• Bezpieczeństwo: Druga klasa izolacji elektrycznej (podwójna izolacja) oraz stopień ochrony IP40 przy zamkniętych drzwiach zapewniają ochronę przed dostępem do części niebezpiecznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych:

• IEC 60670-1-24: Zgodność z ogólnymi wymaganiami dla obudów i osłon instalacyjnych.
• IEC 60695-2-10: Odporność na płomienie i wysoką temperaturę (próba rozżarzonym drutem) do 650°C przez 30 minut, co minimalizuje ryzyko rozprzestrzeniania się ognia.
• IEC 62262: Stopień odporności mechanicznej IK07, chroniący przed uderzeniami o energii do 2 dżuli.
• Klasa II izolacji: Zapewnia najwyższy poziom ochrony przeciwporażeniowej bez konieczności uziemiania samej obudowy.

Zastosowanie

Rozdzielnica Easy9 EU EZ9EU-2-12-NT-T jest idealnym wyborem dla nowych oraz modernizowanych instalacji w budownictwie mieszkaniowym jednorodzinnym i wielorodzinnym. Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do +60°C) oraz odporności na zanieczyszczenia (stopień 2), doskonale sprawdza się w korytarzach, pomieszczeniach gospodarczych oraz biurach. Możliwość montażu dowolnego typu aparatury modułowej czyni ją uniwersalnym węzłem dystrybucji energii w nowoczesnym domu.

Wskazówki Montażowe

Inżynierowie Schneider Electric zadbali o ergonomię montażu, co przekłada się na skrócenie czasu instalacji:

• Swoboda wprowadzania przewodów: Obudowa nie posiada fabrycznych osłabień, co pozwala instalatorowi na precyzyjne wykonanie otworów wiertarką w dowolnym miejscu, dopasowanym do trasy kablowej.
• Wyjmowany stelaż: Wewnętrzny stelaż z szyną DIN jest demontowalny, co umożliwia wygodne oszynowanie aparatury poza obudową i późniejsze osadzenie całego bloku w rozdzielnicy.
• Montaż natynkowy: Kompaktowe wymiary (wysokość 256 mm, szerokość 326 mm, głębokość 103 mm) pozwalają na montaż nawet w ograniczonej przestrzeni ściennej.
• Odwracalne drzwi: Konstrukcja umożliwia zmianę kierunku otwierania drzwi (lewo/prawo) w zależności od warunków lokalnych na obiekcie.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, produkt posiada stopień ochrony IP40 i jest dedykowany wyłącznie do montażu wewnątrz pomieszczeń.
• Jakie przewody można podłączyć do listew zaciskowych? Listwy posiadają otwory dla przewodów o przekrojach do 16 mm² oraz do 10 mm², co pozwala na stabilne przesyłanie energii przy standardowych obciążeniach domowych.
• Czy w zestawie są szyny DIN? Tak, rozdzielnica jest wyposażona w wyjmowany stelaż z szynami DIN gotowymi do montażu aparatury.
• Z jakiego materiału wykonane są drzwi? Drzwi są wykonane z wytrzymałego tworzywa w kolorze dymnym, co łączy funkcję ochronną z estetycznym podglądem na stan modułów.
