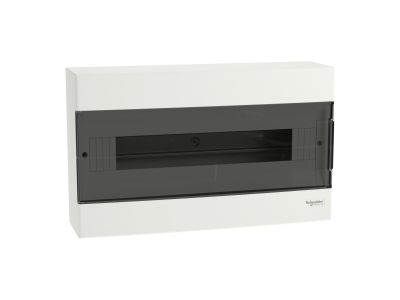

Rozdzielnica modułowa natynkowa 1x18 IP40 drzwi transparentne, Easy9 EU EZ9EU-1-18-NT-T | EZ9EUC118 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie zaprojektowane z myślą o nowoczesnym budownictwie mieszkaniowym i komercyjnym. Urządzenie posiada jeden rząd, który mieści do 18 standardowych modułów o szerokości 18 mm każdy, co daje łączną pojemność 18 modułów w kompaktowej obudowie. Produkt charakteryzuje się estetycznym wykończeniem w kolorze białym (RAL 9003) oraz dymnymi, transparentnymi drzwiami, które umożliwiają szybką inspekcję stanu aparatury bez konieczności ich otwierania.

• Bezpieczeństwo materiałowe: Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego, wykazującego odporność na płomienie i wysoką temperaturę do 650°C przez 30 minut (zgodnie z IEC 60695-2-10).
• Kompletne wyposażenie: W zestawie znajdują się dwie listwy zaciskowe (jedna uziemiająca PE oraz jedna neutralna N) zamontowane na dedykowanym wsporniku. Każda z listew posiada 16 otworów przyłączeniowych: 8 o przekroju 16 mm² oraz 8 o przekroju 10 mm², co zapewnia elastyczność przy podłączaniu przewodów o różnych średnicach.
• Ergonomia i dostęp: Odwracalne drzwi o kącie otwarcia 180° pozwalają na swobodny dostęp do aparatury, a możliwość zmiany kierunku ich otwierania ułatwia montaż w ciasnych przestrzeniach.
• Ochrona i izolacja: Produkt posiada II klasę izolacji elektrycznej (podwójna izolacja), co znacząco podnosi poziom bezpieczeństwa użytkowania. Stopień ochrony IP40 przy zamkniętych drzwiach skutecznie chroni wnętrze przed ciałami obcymi o średnicy powyżej 1 mm.

Zgodność z Normami

Rozdzielnica Easy9 EU została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jej niezawodność w profesjonalnych instalacjach elektrycznych. Produkt spełnia wymagania normy IEC 60670-1-24 dotyczącej obudów dla osprzętu instalacyjnego. Odporność mechaniczna na uderzenia została sklasyfikowana na poziomie IK07 zgodnie z normą IEC 62262, co oznacza ochronę przed energią uderzenia o wartości 2 dżuli. Dodatkowo, urządzenie jest przystosowane do pracy w środowisku o stopniu zanieczyszczenia 2.

Zastosowanie

Produkt dedykowany jest przede wszystkim do montażu wewnątrz pomieszczeń w budynkach mieszkalnych, zarówno w nowych inwestycjach, jak i podczas modernizacji istniejących instalacji. Dzięki uniwersalnej szynie DIN, rozdzielnica pozwala na montaż wszystkich typów aparatury modułowej, takich jak wyłączniki nadprądowe, wyłączniki różnicowoprądowe, ograniczniki przepięć czy lampki sygnalizacyjne. Szeroki zakres temperatur pracy (od -25°C do +60°C) sprawia, że urządzenie sprawdzi się w różnorodnych warunkach klimatycznych wewnątrz obiektów.

Wskazówki Montażowe

Montaż rozdzielnicy Easy9 EU jest intuicyjny i przyjazny dla instalatora dzięki przemyślanej konstrukcji:

• Swoboda wprowadzania przewodów: Obudowa nie posiada fabrycznych osłabień, co pozwala instalatorowi na samodzielne i precyzyjne wykonanie otworów wiertarką w dowolnym miejscu, dopasowanym do trasy kablowej.
• Wyjmowany stelaż: Wewnętrzny stelaż z szyną DIN jest demontowalny, co umożliwia wygodne uzbrojenie rozdzielnicy aparaturą na stole warsztatowym przed ostatecznym zamocowaniem obudowy na ścianie.
• Wymiary montażowe: Całkowite wymiary obudowy to 364 mm wysokości, 317 mm szerokości oraz 103 mm głębokości, co należy uwzględnić przy planowaniu miejsca instalacji.
• Moment dokręcania: Należy pamiętać o stosowaniu odpowiedniego momentu dokręcania zacisków na listwach N/PE, aby zapewnić trwały i bezpieczny styk elektryczny.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, obudowa jest dedykowana wyłącznie do montażu wewnątrz pomieszczeń, o czym świadczy stopień ochrony IP40.
• Czy w zestawie są szyny zaciskowe? Tak, rozdzielnica jest dostarczana z jedną listwą uziemiającą i jedną neutralną wraz ze wspornikiem.
• Czy drzwi można zamontować tak, aby otwierały się w lewo lub w prawo? Tak, drzwi są odwracalne, co pozwala na zmianę kierunku otwierania w zależności od potrzeb instalacji.
• Z jakiego materiału wykonana jest obudowa? Jest to wysokiej jakości tworzywo samogasnące, odporne na wysoką temperaturę (650°C), co zwiększa bezpieczeństwo przeciwpożarowe obiektu.
