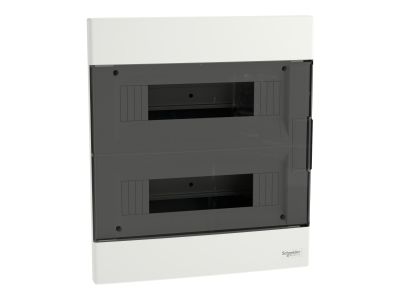

Rozdzielnica modułowa podtynkowa 2x12 IP40 drzwi transparentne, Easy9 EU EZ9EU-2-12-PT-T | EZ9EUA212 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do bezpiecznego i estetycznego montażu aparatury modułowej. Urządzenie posiada konstrukcję dwurzędową, która pozwala na zabudowę łącznie 24 standardowych modułów o szerokości 18 mm każdy (12 modułów na rząd). Dzięki temu rozdzielnica idealnie sprawdza się w rozbudowanych instalacjach domowych i komercyjnych.

• Wysoka jakość wykonania: Obudowa została wykonana z samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), charakteryzującego się odpornością na płomienie i wysoką temperaturę do 650°C przez 30 minut.
• Kompletny zestaw zaciskowy: Produkt dostarczany jest z dwiema listwami zaciskowymi (1x uziemiająca, 1x neutralna) zamontowanymi na dedykowanym wsporniku. Każda listwa posiada 16 otworów przyłączeniowych: 8 o przekroju 16 mm² oraz 8 o przekroju 10 mm², co umożliwia pewne i stabilne połączenie przewodów o różnych średnicach.
• Ergonomia i estetyka: Transparentne, dymne drzwi o kącie otwarcia 180° są odwracalne, co pozwala na dostosowanie kierunku otwierania do warunków panujących w pomieszczeniu.
• Bezpieczeństwo: Urządzenie posiada II klasę izolacji (podwójna izolacja), co eliminuje konieczność uziemiania samej obudowy i podnosi poziom ochrony przeciwporażeniowej.

Zgodność z Normami

Rozdzielnica Easy9 EU została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jej niezawodność w profesjonalnych systemach elektroenergetycznych:

• IEC 60670-1-24: Norma określająca wymagania dla obudów i osłon przeznaczonych do domowych i podobnych stałych instalacji elektrycznych.
• IEC 60695-2-10: Potwierdzenie odporności na próbę rozżarzonym drutem (650°C), co jest kluczowe dla bezpieczeństwa pożarowego.
• IEC 62262: Klasyfikacja stopnia ochrony przed zewnętrznymi uderzeniami mechanicznymi na poziomie IK07 (energia uderzenia 2J).
• Stopień ochrony IP: IP40 przy zamkniętych drzwiach chroni przed ciałami obcymi o średnicy powyżej 1 mm, natomiast IP30 przy otwartych drzwiach zapewnia podstawową ochronę podczas prac serwisowych.

Zastosowanie

Produkt jest dedykowany przede wszystkim do nowoczesnego budownictwa mieszkaniowego oraz obiektów użyteczności publicznej. Doskonale sprawdza się zarówno w nowych inwestycjach, jak i podczas modernizacji oraz remontów istniejących instalacji. Dzięki głębokości montażowej wynoszącej 99 mm, rozdzielnica mieści się w standardowych ścianach działowych i nośnych. Możliwość montażu dowolnego typu aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, ograniczniki przepięć) czyni ją uniwersalnym węzłem dystrybucji energii wewnątrz pomieszczeń.

Wskazówki Montażowe

Proces instalacji został zoptymalizowany pod kątem wygody elektryka:

• Wprowadzanie przewodów: Obudowa posiada fabryczne osłabienia na rurki instalacyjne i kable z czterech stron, co pozwala na elastyczne doprowadzenie instalacji z dowolnego kierunku.
• Demontowalny stelaż: Wyjmowany stelaż z szynami DIN umożliwia wygodne uzbrojenie rozdzielnicy aparaturą i wykonanie połączeń mostkowych poza kasetą podtynkową, co znacznie przyspiesza prace montażowe.
• Parametry pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +60°C, co pozwala na jego montaż w pomieszczeniach o zmiennych warunkach termicznych.
• Moment dokręcania: Należy pamiętać o stosowaniu odpowiedniego momentu dokręcania zacisków listew N/PE, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

• Czy drzwi rozdzielnicy można zamontować tak, aby otwierały się w lewo? Tak, drzwi są odwracalne i mogą być montowane jako lewo- lub prawostronne, zależnie od potrzeb instalacji.
• Jakie są dokładne wymiary wnęki potrzebnej do montażu? Wymiary zewnętrzne obudowy to 300 mm wysokości, 345 mm szerokości i 99 mm głębokości. Zaleca się przygotowanie otworu z niewielkim zapasem montażowym.
• Czy w zestawie znajdują się szyny DIN? Tak, rozdzielnica jest wyposażona w kompletny, wyjmowany stelaż z dwiema szynami DIN.
• Jaki jest stopień odporności mechanicznej obudowy? Obudowa posiada certyfikat IK07, co oznacza wysoką odporność na uderzenia mechaniczne, typowe dla eksploatacji w budynkach mieszkalnych.
