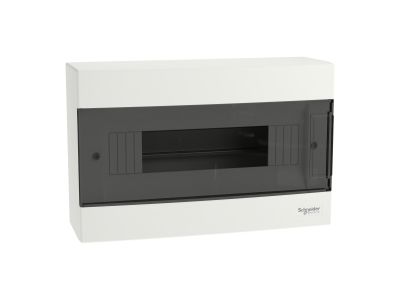

Rozdzielnica modułowa natynkowa 1x12 IP40 drzwi transparentne, Easy9 EU EZ9EU-1-12-NT-T | EZ9EUC112 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie dedykowane do bezpiecznego montażu aparatury modułowej. Produkt charakteryzuje się jednorzędową konstrukcją, która pozwala na zabudowę do 12 standardowych modułów o szerokości 18 mm każdy. Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), co gwarantuje estetyczny wygląd w nowoczesnych wnętrzach mieszkalnych i biurowych.

• Pojemność i elastyczność: 1 rząd mieszczący 12 modułów 18 mm pozwala na montaż wyłączników nadprądowych, różnicowoprądowych oraz innych urządzeń sterowniczych.
• Kompletne wyposażenie: W zestawie znajdują się dwie listwy zaciskowe (1x uziemiająca PE oraz 1x neutralna N) zamontowane na dedykowanym wsporniku. Każda z listew posiada 8 otworów przyłączeniowych: 4 o przekroju 16 mm² oraz 4 o przekroju 10 mm², co umożliwia pewne i bezpieczne połączenie przewodów o różnych średnicach.
• Transparentne drzwi: Odwracalne drzwi w kolorze dymnym (transparentne) oferują kąt otwarcia wynoszący aż 180°, co znacząco ułatwia dostęp do aparatury podczas prac serwisowych.
• Wytrzymałość termiczna: Materiał obudowy wykazuje odporność na płomienie i wysokie temperatury do 650°C przez okres 30 minut, co podnosi poziom bezpieczeństwa przeciwpożarowego instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych:

• IEC 60670-1-24: Zgodność z ogólnymi wymaganiami dla obudów i osłon przeznaczonych do domowych i podobnych stałych instalacji elektrycznych.
• IEC 60695-2-10: Potwierdzona odporność na próbę rozżarzonym drutem (650°C).
• IEC 62262: Stopień odporności mechanicznej IK07, co oznacza ochronę przed uderzeniami o energii do 2 dżuli.
• Klasa II izolacji: Podwójna izolacja elektryczna zapewnia najwyższy poziom ochrony przed porażeniem prądem elektrycznym.
• Stopień ochrony: IP40 przy zamkniętych drzwiach chroni przed ciałami stałymi o średnicy powyżej 1 mm, natomiast IP30 przy otwartych drzwiach zapewnia podstawową ochronę podczas obsługi.

Zastosowanie

Rozdzielnica Easy9 EU EZ9EU-1-12-NT-T jest dedykowana przede wszystkim do budownictwa mieszkaniowego, zarówno w nowych inwestycjach, jak i podczas modernizacji istniejących instalacji. Dzięki kompaktowym wymiarom (285 mm wysokości, 185 mm szerokości oraz 96,5 mm głębokości) idealnie sprawdza się jako główna lub pomocnicza tablica rozdzielcza w mieszkaniach, domach jednorodzinnych oraz niewielkich lokalach komercyjnych. Jest przystosowana do pracy w szerokim zakresie temperatur od -25°C do +60°C, co pozwala na jej montaż w różnych warunkach środowiskowych wewnątrz budynków.

Wskazówki Montażowe

Montaż rozdzielnicy został zoptymalizowany pod kątem wygody instalatora:

• Swoboda wprowadzania przewodów: Obudowa nie posiada fabrycznych osłabień, co pozwala elektrykowi na samodzielne i precyzyjne wykonanie otworów wiertarką w dowolnym miejscu, dopasowanym do trasy kablowej.
• Wyjmowany stelaż: Wewnętrzny stelaż z szyną DIN jest demontowalny, co umożliwia wygodne oszynowanie i montaż aparatury poza obudową, a następnie szybkie osadzenie całości wewnątrz rozdzielnicy.
• Odwracalne drzwi: Konstrukcja pozwala na montaż drzwi tak, aby otwierały się na lewą lub prawą stronę, zależnie od warunków przestrzennych w miejscu instalacji.
• Klasa zanieczyszczenia 2: Urządzenie jest przeznaczone do pracy w środowiskach, gdzie występuje tylko nieprzewodzące zanieczyszczenie (sporadycznie może wystąpić przewodzenie spowodowane kondensacją).

FAQ

1. Czy rozdzielnica zawiera szynę DIN w zestawie?
Tak, produkt jest wyposażony w wyjmowany stelaż z fabrycznie zamontowaną szyną DIN, gotową do osadzenia aparatury modułowej.

2. Jakie są wymiary listew zaciskowych N i PE?
Każda z dwóch listew posiada 8 punktów przyłączeniowych: 4 otwory dla przewodów o przekroju do 16 mm² oraz 4 otwory dla przewodów do 10 mm².

3. Czy obudowę można montować na zewnątrz?
Nie, rozdzielnica posiada stopień ochrony IP40 i jest dedykowana wyłącznie do montażu wewnątrz pomieszczeń.

4. Z jakiego materiału wykonane są drzwi?
Drzwi są wykonane z dymnego, transparentnego tworzywa sztucznego, co pozwala na podgląd stanu aparatury bez konieczności ich otwierania.
