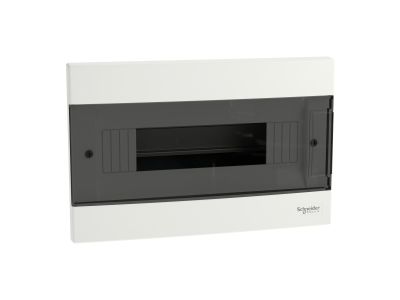

Rozdzielnica modułowa podtynkowa 1x12 IP40 drzwi transparentne, Easy9 EU EZ9EU-1-12-PT-T | EZ9EUA112 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do bezpiecznego montażu aparatury modułowej. Urządzenie posiada jeden rząd, który mieści do 12 standardowych modułów o szerokości 18 mm każdy, co pozwala na elastyczną konfigurację zabezpieczeń nadprądowych, różnicowoprądowych oraz innych elementów automatyki budynkowej. Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), charakteryzującego się odpornością na płomienie i wysoką temperaturę do 650°C przez okres 30 minut, zgodnie z rygorystyczną normą IEC 60695-2-10.

• Stopień ochrony: IP40 przy zamkniętych drzwiach gwarantuje ochronę przed ciałami obcymi o średnicy powyżej 1 mm, natomiast IP30 przy otwartych drzwiach zapewnia bezpieczeństwo podczas prac serwisowych.
• Wytrzymałość mechaniczna: Stopień IK07 świadczy o wysokiej odporności na uderzenia mechaniczne o energii do 2 dżuli.
• Klasa izolacji: II klasa ochronności (podwójna izolacja) eliminuje konieczność uziemiania samej obudowy, co podnosi poziom bezpieczeństwa użytkowania.
• Drzwi transparentne: Dymne, odwracalne drzwi o kącie otwarcia 180° umożliwiają łatwy podgląd stanu aparatury bez konieczności ich otwierania.
• Zestaw zaciskowy: W komplecie znajdują się dwie listwy zaciskowe (neutralna N i uziemiająca PE), każda wyposażona w 8 otworów (4x16 mm² oraz 4x10 mm²), co ułatwia przejrzyste i bezpieczne prowadzenie przewodów o różnych przekrojach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Rozdzielnica spełnia wymagania normy IEC 60670-1-24, która określa ogólne wymagania dla obudów i części obudów przeznaczonych do domowych i podobnych stałych instalacji elektrycznych. Dodatkowo, zgodność z normą IEC 62262 w zakresie stopnia ochrony IK07 oraz IEC 60695-2-10 w zakresie odporności na próbę rozżarzonym drutem potwierdza najwyższą jakość wykonania i bezpieczeństwo pożarowe.

Zastosowanie

Rozdzielnica Easy9 EU EZ9EU-1-12-PT-T jest idealnym wyborem dla nowoczesnego budownictwa mieszkaniowego oraz obiektów użyteczności publicznej. Dzięki estetycznemu wykonaniu i podtynkowemu montażowi, doskonale wpisuje się w wystrój wnętrz, pozostając niemal niewidoczną na ścianie. Jest dedykowana do:

• Nowych instalacji elektrycznych w mieszkaniach i domach jednorodzinnych.
• Modernizacji i remontów istniejących rozdzielnic w celu zwiększenia liczby modułów.
• Montażu aparatury sterowniczej i zabezpieczającej wewnątrz suchych pomieszczeń.
• Instalacji wymagających wysokiej estetyki przy zachowaniu pełnej funkcjonalności technicznej.

Wskazówki Montażowe

Montaż rozdzielnicy został zoptymalizowany pod kątem wygody instalatora. Kaseta podtynkowa posiada fabryczne osłabienia na rurki instalacyjne z czterech stron, co pozwala na swobodne wprowadzanie przewodów niezależnie od kierunku ich prowadzenia w ścianie. Wewnętrzny stelaż z szyną DIN jest wyjmowany, co umożliwia wygodne uzbrojenie rozdzielnicy aparaturą na stole warsztatowym, a następnie szybkie osadzenie całości w kasecie. Podczas montażu należy zwrócić uwagę na zakres temperatur pracy wynoszący od -25°C do +60°C. Przednia pokrywa z wycięciem maskuje połączenia, pozostawiając dostęp jedynie do dźwigni aparatury modułowej.

FAQ

• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, drzwi są w pełni odwracalne, co pozwala na ich montaż z lewej lub prawej strony w zależności od potrzeb i miejsca instalacji.
• Jakie są dokładne wymiary wnęki potrzebnej do montażu? Wymiary zewnętrzne obudowy to 285 mm wysokości, 185 mm szerokości oraz 95,5 mm głębokości. Zaleca się przygotowanie otworu z niewielkim zapasem dla łatwiejszego poziomowania kasety.
• Czy w zestawie znajdują się szyny zaciskowe? Tak, rozdzielnica jest dostarczana z kompletem wsporników oraz dwiema listwami zaciskowymi (N i PE), co znacząco przyspiesza proces prefabrykacji rozdzielnicy.
