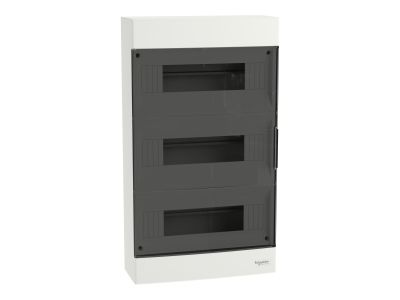

Rozdzielnica modułowa natynkowa 3x12 IP40 drzwi transparentne, Easy9 EU EZ9EU-3-12-NT-T | EZ9EUC312 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do bezpiecznego montażu aparatury modułowej. Produkt charakteryzuje się konstrukcją trójrzędową, gdzie każdy rząd mieści 12 standardowych modułów o szerokości 18 mm, co daje łączną pojemność 36 modułów. Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), które wykazuje odporność na płomienie i wysoką temperaturę do 650°C przez okres 30 minut, zgodnie z rygorystyczną normą IEC 60695-2-10.

• Pojemność i organizacja: 3 rzędy po 12 modułów (łącznie 36 modułów 18 mm) pozwalają na przejrzyste rozmieszczenie zabezpieczeń nadmiarowoprądowych, różnicowoprądowych oraz aparatury sterowniczej.
• Kompletne wyposażenie: W zestawie znajduje się wspornik oraz dwie listwy zaciskowe (1x uziemiająca PE i 1x neutralna N). Każda z listew posiada 22 otwory przyłączeniowe: 11 o przekroju do 16 mm² oraz 11 o przekroju do 10 mm², co umożliwia pewne i stabilne połączenie przewodów o różnych średnicach.
• Ergonomia i design: Transparentne, dymne drzwi o kącie otwarcia 180° są odwracalne, co pozwala na dostosowanie kierunku otwierania do warunków panujących w miejscu montażu.
• Bezpieczeństwo: Druga klasa ochronności (podwójna izolacja) gwarantuje najwyższy poziom bezpieczeństwa użytkowania bez konieczności uziemiania samej obudowy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Rozdzielnica spełnia wymagania normy IEC 60670-1-24, co potwierdza jej przydatność do montażu osprzętu elektrycznego w instalacjach domowych i podobnych. Stopień ochrony przed uderzeniami mechanicznymi wynosi IK07 zgodnie z normą IEC 62262, co oznacza odporność na energię uderzenia o wartości 2 dżuli. Dodatkowo, stopień zanieczyszczenia środowiska pracy określono na poziomie 2, co jest optymalne dla standardowych warunków wewnątrzbudynkowych.

Zastosowanie

Rozdzielnica Easy9 EU EZ9EU-3-12-NT-T jest dedykowana przede wszystkim do nowoczesnego budownictwa mieszkaniowego oraz obiektów użyteczności publicznej. Idealnie sprawdza się zarówno w nowych inwestycjach, jak i podczas modernizacji oraz remontów istniejących instalacji elektrycznych. Dzięki stopniowi ochrony IP40 (przy zamkniętych drzwiach) oraz IP30 (przy otwartych), urządzenie skutecznie chroni aparaturę przed dostępem ciał obcych o średnicy powyżej 1 mm. Szeroki zakres temperatur pracy od -25°C do +60°C pozwala na niezawodne działanie w zróżnicowanych warunkach termicznych wewnątrz pomieszczeń.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy został maksymalnie uproszczony, aby skrócić czas pracy instalatora. Wewnętrzny stelaż z szynami DIN jest wyjmowany, co umożliwia wygodne oszynowanie i okablowanie aparatury poza obudową, a następnie szybkie osadzenie całości w korpusie. Obudowa nie posiada fabrycznych osłabień pod dławnice czy rury instalacyjne, co daje instalatorowi pełną swobodę w precyzyjnym wykonaniu otworów wiertarką w dowolnie wybranym miejscu. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz dokręcaniu zacisków listew N/PE z momentem zalecanym przez producenta, aby zapewnić trwałość połączeń elektrycznych.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, produkt posiada stopień ochrony IP40 i jest dedykowany wyłącznie do montażu wewnątrz pomieszczeń.
• Czy drzwi można zamontować tak, aby otwierały się w lewo lub w prawo? Tak, drzwi są odwracalne, co pozwala na zmianę kierunku ich otwierania w zależności od potrzeb.
• Jakie są wymiary zewnętrzne obudowy? Rozdzielnica ma wysokość 256 mm, szerokość 451 mm oraz głębokość 103 mm.
• Czy w zestawie są szyny DIN? Tak, rozdzielnica wyposażona jest w wyjmowany stelaż z fabrycznie zamontowanymi szynami DIN.
