Ogranicznik przepięć Typ 1, 2 i 3 — jak zbudować skuteczną ochronę przeciwprzepięciową

„Mam ubezpieczenie, więc ogranicznik przepięć to zbędny wydatek" — to jedno z najbardziej kosztownych przekonań wśród inwestorów. Polisa pokryje stratę finansową, ale nie przywróci działania falownika fotowoltaiki, sterownika PLC czy zaawansowanej automatyki w środku procesu produkcyjnego po wyładowaniu atmosferycznym. Dobrze zaprojektowana ochrona przeciwprzepięciowa to nie dodatek, lecz integralna część bezpiecznej instalacji — pod warunkiem, że dobierze się ją zgodnie z aktualną klasyfikacją, a nie nazewnictwem sprzed dwóch dekad.

Skąd biorą się przepięcia

Przepięcia w instalacji elektrycznej mają dwa główne źródła. Przepięcia atmosferyczne powstają na skutek bezpośredniego lub pobliskiego wyładowania piorunowego — energia indukuje się w przewodach na dużych odległościach, nawet jeśli piorun uderzył kilometr od budynku. Przepięcia łączeniowe generowane są wewnątrz samej instalacji, np. podczas załączania i wyłączania dużych odbiorników indukcyjnych, silników czy transformatorów. Oba zjawiska mogą trwale uszkodzić podłączoną elektronikę — od sterowników automatyki po falowniki fotowoltaiczne.

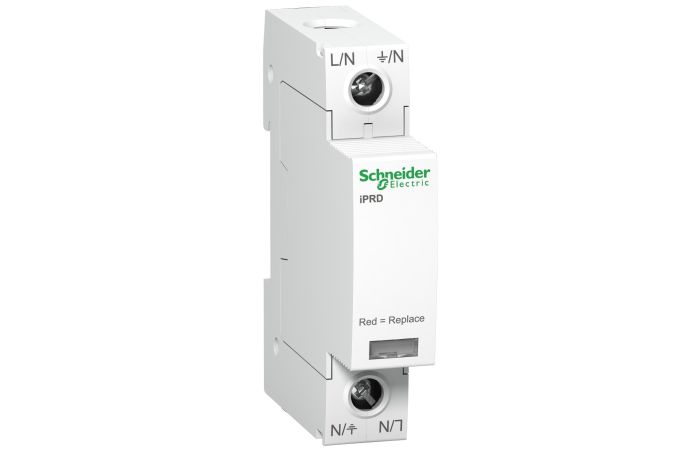

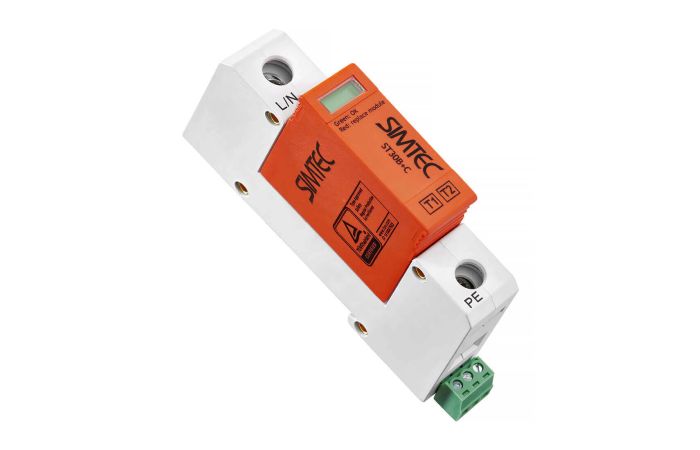

Produkty wybrane dla Ciebie:

Aktualna klasyfikacja: Typ 1, 2, 3 — nie klasa B, C, D

Wielu sprzedawców i część dokumentacji wciąż posługuje się starszym, niemieckim nazewnictwem „klasa B, C, D". Zgodnie z obowiązującą normą PN-EN 61643-11 prawidłowe oznaczenia to:

- Typ 1 (dawniej klasa B) — ochrona przed bezpośrednim lub bliskim prądem piorunowym, badana wg próby klasy I (parametr Iimp),

- Typ 2 (dawniej klasa C) — ograniczanie przepięć pośrednich i łączeniowych, badana wg próby klasy II (parametr In),

- Typ 3 (dawniej klasa D) — ochrona końcowa najbardziej wrażliwych urządzeń, badana wg próby klasy III (parametr Uoc).

Jeśli w dokumentacji technicznej spotykasz oznaczenia B, C, D czy B+C, warto sprawdzić, czy nie jest to po prostu skopiowany, nieaktualny opis — w branży to wciąż częsty nawyk, mimo że norma od dawna posługuje się terminologią Typu.

Po co system kaskadowy

Pojedynczy ogranicznik przepięć — niezależnie od typu — nie zapewnia pełnej ochrony instalacji. Każdy stopień jest zaprojektowany do redukcji energii przepięcia w innym zakresie i powinien współpracować z kolejnymi:

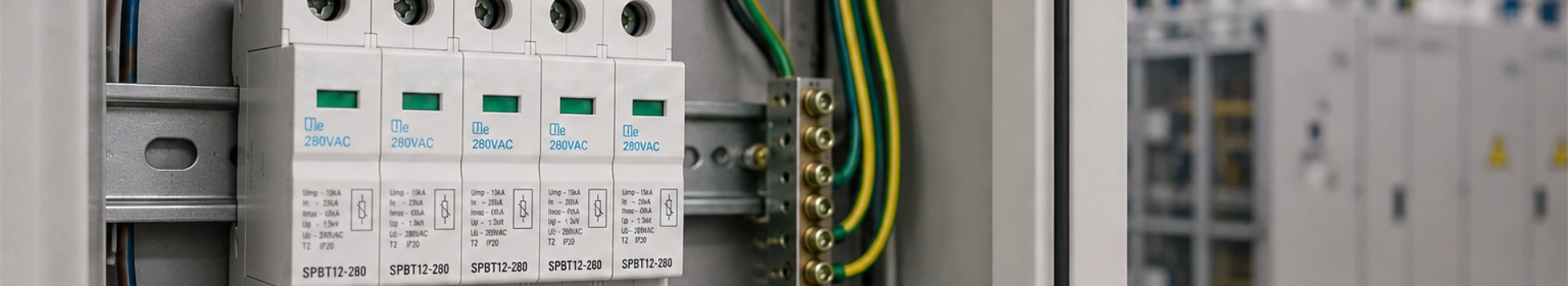

Typ 1 montuje się w głównej rozdzielnicy budynku lub złączu, najbliżej wprowadzenia zasilania. Charakteryzuje się bardzo dużą wytrzymałością prądową, zdolną odprowadzić część energii bezpośredniego wyładowania piorunowego, ale sam nie obniża napięcia do poziomu bezpiecznego dla elektroniki.

Typ 2 to najpopularniejszy wariant, montowany w podrozdzielnicach. Redukuje przepięcie do wartości rzędu 1–1,5 kV — wystarczająco bezpiecznej dla większości standardowych odbiorników, ale wciąż zbyt wysokiej dla bardzo czułej elektroniki.

Typ 3 zapewnia ochronę końcową — montuje się go bezpośrednio przy najbardziej wrażliwych urządzeniach (np. tuż przed sterownikiem PLC czy zasilaczem automatyki), jako ostatni stopień kaskady.

Pominięcie któregoś ze stopni nie eliminuje całkowicie ochrony, ale istotnie obniża jej skuteczność — ogranicznik dalszego stopnia, niepoprzedzony wcześniejszym, może nie być w stanie bezpiecznie przejąć całej energii udaru. Pełną ofertę aparatury do budowy ochrony kaskadowej znajdziesz w kategorii ograniczników przepięć.

Ogranicznik 3- czy 4-polowy — zależy od układu sieci

Wybór liczby biegunów ogranicznika nie jest dowolny — zależy od topologii sieci zasilającej:

3-polowy stosuje się w instalacjach typu TN-C, gdzie przewód PEN pełni jednocześnie funkcję ochronną i neutralną — w takim układzie tor N nie wymaga osobnej ochrony.

4-polowy jest właściwy dla układów TT, TN-S i TN-C-S, gdzie przewody PE i N są fizycznie rozdzielone — standard w większości współczesnych instalacji domowych i przemysłowych w Polsce. Tu konieczna jest ochrona zarówno przewodów fazowych, jak i toru neutralnego.

Ograniczniki przepięć w instalacjach fotowoltaicznych

Instalacje PV wymagają ochrony po obu stronach falownika. Po stronie DC (między panelami a falownikiem) stosuje się dedykowane ograniczniki przystosowane do wyższego napięcia roboczego układu — standardowe SPD do sieci AC tu nie wystarczą. Po stronie AC (między falownikiem a rozdzielnicą domową) wystarczający jest zwykle ogranicznik Typu 2 lub kombinowany Typu 1+2, chroniący zarówno sam falownik, jak i resztę instalacji domowej przed przepięciami napływającymi z sieci. W rozbudowanych systemach, gdzie odległość między falownikiem a panelami jest znaczna, zaleca się stosowanie ograniczników DC po obu stronach trasy kablowej.

Tabela 1: typowy podział zabezpieczeń w instalacji selektywnej



Miejsce montażu

Zalecany typ

Co chroni

Rozdzielnica główna budynku z instalacją odgromową

Typ 1 lub Typ 1+2

Ochrona przed bezpośrednim prądem piorunowym

Rozdzielnica główna bez instalacji odgromowej, zasilanie napowietrzne

Typ 2 (rozważyć Typ 1+2)

Przepięcia indukowane i łączeniowe

Podrozdzielnica piętrowa / oddziałowa

Typ 2

Drugi stopień ochrony kaskadowej

Bezpośrednio przy urządzeniu wrażliwym (PLC, falownik, serwer)

Typ 3

Ochrona końcowa, ostatni stopień

Strona DC instalacji fotowoltaicznej

Dedykowany SPD DC

Ochrona falownika i okablowania PV



Montaż — kluczowe zasady

Skuteczność ogranicznika przepięć w dużej mierze zależy od poprawnego montażu, nie tylko od samego doboru typu. Przewody łączące SPD z szyną wyrównawczą i zaciskami fazowymi powinny być możliwie najkrótsze — zalecana długość to nie więcej niż 0,5 metra, ponieważ każdy dodatkowy metr przewodu zwiększa spadek napięcia podczas przepływu prądu udarowego, obniżając skuteczność ochrony. Ze względu na duże siły dynamiczne towarzyszące wyładowaniom udarowym, przewody muszą być solidnie zamocowane w zaciskach. Warto też pamiętać o dobezpieczeniu ogranicznika zgodnie z zaleceniami producenta oraz o sprawnym, niskoomowym uziemieniu instalacji — bez tego nawet prawidłowo dobrany SPD nie zadziała skutecznie.

Najczęstsze błędy

Do najczęstszych błędów należy stosowanie wyłącznie jednego stopnia ochrony (np. tylko Typu 2) w obiekcie z instalacją odgromową, gdzie norma wymaga zastosowania Typu 1 jako pierwszego elementu kaskady. Częstym problemem jest też mylenie pojęć „klasa" i „typ" przy odczytywaniu dokumentacji oraz montaż ogranicznika z przewodami połączeniowymi znacznie dłuższymi niż zalecane 0,5 m, co w praktyce niweluje znaczną część skuteczności ochrony. W instalacjach fotowoltaicznych częstym zaniedbaniem jest pominięcie ochrony po stronie DC, mimo że to właśnie tam najczęściej dochodzi do uszkodzeń przy bliskich wyładowaniach.

Normy

Klasyfikację i wymagania dla ograniczników przepięć niskiego napięcia reguluje norma PN-EN 61643-11. Dla instalacji fotowoltaicznych dodatkowo obowiązuje PN-HD 60364-7-712, określająca wymagania dotyczące ochrony przeciwprzepięciowej w układach zasilania PV.

Najczęściej zadawane pytania (FAQ)

Czy oznaczenia B, C, D i Typ 1, 2, 3 to po prostu inne nazwy tych samych urządzeń?

W dużym uproszczeniu tak — to historyczne (B/C/D, wg dawnych norm niemieckich) i aktualne (Typ 1/2/3, wg PN-EN 61643-11) oznaczenia tych samych poziomów ochrony. Warto jednak zawsze opierać dobór na aktualnej normie i parametrach technicznych (Iimp, In, Up), a nie tylko na literowym skrócie.

Czy w domu bez instalacji odgromowej wystarczy sam ogranicznik Typu 2?

W wielu przypadkach tak, zwłaszcza przy zasilaniu kablowym i braku innych czynników zwiększających ryzyko (np. sąsiednie budynki z piorunochronami, linie napowietrzne). Ostateczną decyzję powinien podjąć projektant na podstawie analizy ryzyka konkretnego obiektu.

Czy ogranicznik przepięć zastępuje listwę przeciwprzepięciową przy komputerze?

Nie do końca — ogranicznik w rozdzielnicy (Typ 2 lub 3) chroni całą instalację i większość podłączonych urządzeń, ale bardzo czuła elektronika korzysta dodatkowo z lokalnej ochrony (np. listwy z wbudowanym warystorem) jako ostatniego, najbliższego stopnia.

Jak długo może być przewód łączący SPD z szyną uziemiającą?

Zalecana maksymalna długość to 0,5 metra. Dłuższe połączenie zwiększa spadek napięcia podczas przepływu prądu udarowego i obniża skuteczność ochrony, nawet przy prawidłowo dobranym ograniczniku.

Zalecana maksymalna długość to 0,5 metra. Dłuższe połączenie zwiększa spadek napięcia podczas przepływu prądu udarowego i obniża skuteczność ochrony, nawet przy prawidłowo dobranym ograniczniku.

Nie jest to zalecane. Falowniki i okablowanie po stronie DC są szczególnie narażone na uszkodzenia przy bliskich wyładowaniach, dlatego standardem jest stosowanie dedykowanych SPD DC po stronie paneli, niezależnie od ochrony po stronie AC

Podsumowanie

Skuteczna ochrona przeciwprzepięciowa to nie pojedynczy produkt, lecz przemyślany, kaskadowy system Typu 1, 2 i 3 dobrany do układu sieci, obecności instalacji odgromowej oraz wrażliwości chronionych urządzeń. Pełną ofertę ograniczników przepięć, w tym modele własnej marki, znajdziesz na sklep.ke.pl — w sekcji aparatury modułowej i przemysłowej dostępne są też wszystkie pozostałe elementy potrzebne do bezpiecznej rozdzielnicy, w tym szyny łączeniowe NN ułatwiające prawidłowy montaż.
