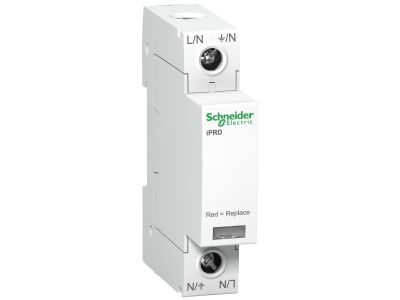

Ogranicznik przepięć iPRD20-T2-1 1-biegunowy Typ2 20 kA, Acti 9 | A9L20100 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD20-T2-1 z serii Acti9 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane w celu zapewnienia najwyższego poziomu bezpieczeństwa instalacji elektrycznych niskiego napięcia. Jest to urządzenie 1-biegunowe typu 2, które skutecznie chroni odbiorniki przed skutkami przepięć indukowanych oraz łączeniowych. Znamionowy prąd wyładowczy (In) wynosi 20 kA, co gwarantuje wysoką wydajność w standardowych warunkach eksploatacyjnych, natomiast maksymalny prąd wyładowczy (Imax) na poziomie 40 kA pozwala na bezpieczne odprowadzenie energii o dużej wartości.

• Wymienne wkładki: Konstrukcja z wymiennymi modułami pozwala na szybką konserwację bez konieczności demontażu całego aparatu z szyny DIN.
• Wskaźnik uszkodzenia: Wyraźny wskaźnik optyczny na froncie urządzenia informuje o stanie sprawności (kolor biały – sprawny, kolor czerwony – konieczność wymiany).
• Technologia warystorowa: Zastosowanie wysokiej jakości warystorów zapewnia krótki czas reakcji i niski napięciowy poziom ochrony (Up).
• Integracja z systemem Acti9: Pełna kompatybilność z osprzętem modułowym Schneider Electric ułatwia projektowanie i montaż rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Ogranicznik spełnia wymagania normy IEC/EN 61643-11, która definiuje parametry testowe dla urządzeń ochrony przeciwprzepięciowej niskiego napięcia. Dzięki certyfikacji CE oraz rygorystycznym testom jakościowym Schneider Electric, użytkownik ma pewność, że urządzenie zachowa swoje parametry ochronne przez cały okres eksploatacji, minimalizując ryzyko uszkodzenia kosztownej elektroniki.

Zastosowanie

Ogranicznik iPRD20-T2-1 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz przemysłowego. Jako ochrona drugiego stopnia (Typ 2), montowany jest zazwyczaj w rozdzielnicach piętrowych lub podrozdzielnicach, za ogranicznikami Typu 1 (jeśli są wymagane). Jest idealnym rozwiązaniem do zabezpieczania czułych urządzeń elektronicznych, takich jak systemy automatyki budynkowej, sterowniki PLC, sprzęt IT oraz nowoczesne systemy oświetleniowe LED, które są szczególnie narażone na przepięcia w sieci zasilającej.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik iPRD20-T2-1 montuje się na standardowej szynie DIN 35 mm. Podczas montażu należy zwrócić szczególną uwagę na zasadę 50 cm – łączna długość przewodów łączących ogranicznik z szyną uziemiającą i przewodem fazowym powinna być jak najkrótsza, aby zminimalizować spadek napięcia na indukcyjności przewodów. Zalecany moment dokręcania zacisków śrubowych zapewnia trwały styk elektryczny i odporność na drgania. Urządzenie powinno być poprzedzone odpowiednim dobezpieczeniem (wyłącznikiem nadprądowym lub bezpiecznikiem), zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wkładki w tym modelu są wymienne? Tak, ogranicznik iPRD20-T2-1 posiada wymienną wkładkę, co pozwala na przywrócenie ochrony po zadziałaniu bez ingerencji w okablowanie.
• Co oznacza kolor czerwony na wskaźniku? Kolor czerwony oznacza, że wkładka uległa zużyciu w wyniku odprowadzenia przepięcia i musi zostać niezwłocznie wymieniona na nową.
• Czy ten ogranicznik chroni przed bezpośrednim uderzeniem pioruna? Jest to ogranicznik Typu 2, przeznaczony do ochrony przed przepięciami indukowanymi i łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania w budynek, należy zastosować ogranicznik Typu 1 lub Typu 1+2.
