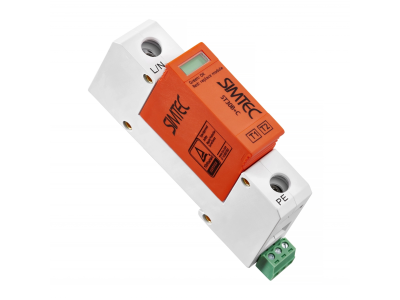

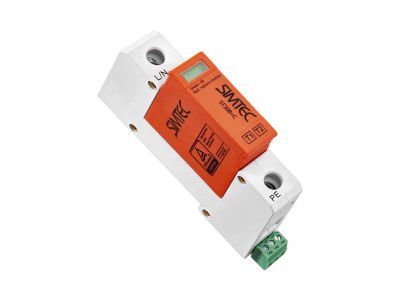

Ogranicznik przepięć warystorowy typ 1+2, klasa B+C, jednobiegunowy | 85202010 Simet

Opis i Kluczowe Cechy

Ogranicznik przepięć warystorowy typu 1+2 (klasa B+C) marki SIMET to zaawansowane urządzenie ochronne zaprojektowane do zabezpieczania instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz łączeniowych. Jako model jednobiegunowy (1P), stanowi fundament ochrony przeciwprzepięciowej w układach sieciowych, gdzie wymagana jest wysoka zdolność odprowadzania prądów udarowych przy zachowaniu niskiego napięciowego poziomu ochrony.

• Hybrydowa ochrona: Połączenie klas B i C pozwala na redukcję energii przepięcia pochodzącej z bezpośrednich uderzeń pioruna w linię zasilającą, jak i mniejszych przepięć indukowanych.
• Technologia warystorowa: Zastosowanie wysokiej jakości warystorów zapewnia krótki czas reakcji, co jest kluczowe dla ochrony czułej aparatury modułowej i elektroniki użytkowej.
• Wymienne wkładki: Konstrukcja urządzenia umożliwia szybką wymianę zużytego modułu bez konieczności demontażu całej podstawy z szyny montażowej.
• Wskaźnik stanu: Optyczny sygnalizator na czole urządzenia pozwala na błyskawiczną weryfikację sprawności elementu ochronnego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa, co gwarantuje jego niezawodność w warunkach przemysłowych i domowych. Ogranicznik spełnia wymagania normy PN-EN 61643-11, która definiuje parametry testowe dla niskonapięciowych urządzeń ograniczających przepięcia. Dzięki certyfikacji CE, instalatorzy mają pewność, że komponent jest dopuszczony do obrotu na rynku europejskim i spełnia dyrektywy dotyczące kompatybilności oraz bezpieczeństwa użytkowania.

Zastosowanie

Ogranicznik SIMET 85202010 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz sektorze przemysłowym. Jest idealnym rozwiązaniem do:

• Zabezpieczania rozdzielnic głównych w budynkach jednorodzinnych i wielorodzinnych.
• Ochrony układów automatyki przemysłowej narażonych na przepięcia komutacyjne.
• Instalacji w obiektach wyposażonych w zewnętrzną instalację odgromową, gdzie wymagany jest pierwszy i drugi stopień ochrony.
• Systemów zasilania awaryjnego i infrastruktury krytycznej, gdzie ciągłość pracy urządzeń jest priorytetem.

Wskazówki Montażowe

Prawidłowa instalacja jest warunkiem skutecznego działania ochrony przeciwprzepięciowej. Ogranicznik należy montować na standardowej szynie DIN TH35. Podczas prac instalacyjnych należy zwrócić uwagę na następujące aspekty:

• Długość przewodów: Przewody łączące ogranicznik z szynami zasilającymi powinny być jak najkrótsze (zalecana łączna długość poniżej 0,5 m), aby zminimalizować impedancję pętli.
• Przekrój przewodów: Należy stosować przewody miedziane o przekroju dostosowanym do prądów udarowych, zazwyczaj od 16 mm² do 35 mm² dla przewodu uziemiającego.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną), aby zapewnić trwały styk elektryczny i odporność na drgania.
• Pozycjonowanie: Urządzenie powinno być zainstalowane jak najbliżej wprowadzenia linii zasilającej do budynku.

FAQ

• Czy ogranicznik wymaga dobezpieczenia? Tak, jeśli prąd zwarciowy w miejscu instalacji przekracza wartość wskazaną przez producenta lub jeśli bezpiecznik główny ma zbyt duży prąd znamionowy, należy zastosować odpowiednie dobezpieczenie szeregowe.
• Jak interpretować kolory wskaźnika? Kolor zielony oznacza pełną sprawność urządzenia. Kolor czerwony sygnalizuje uszkodzenie warystora i konieczność niezwłocznej wymiany wkładki ochronnej.
• Czy jeden biegun wystarczy do ochrony całej instalacji? Model jednobiegunowy chroni jedną fazę lub przewód N. W instalacjach trójfazowych (TN-S, TN-C) należy zastosować odpowiednią liczbę modułów lub gotowe zestawy wielopolowe.
