Do czego służy stycznik modułowy?

Do czego służy stycznik modułowy? Do zdalnego załączania i wyłączania obwodów elektrycznych o dużej mocy w instalacjach domowych i przemysłowych. Umożliwia automatyczne sterowanie odbiornikami bez konieczności ręcznego włączania wyłączników. Ten elektromagnetyczny łącznik montowany na szynie zapewnia bezpieczne sterowanie odbiornikami prądu bez bezpośredniego kontaktu z elementami pod napięciem. Dzięki kompaktowej budowie mieści się w standardowych rozdzielnicach modułowych.

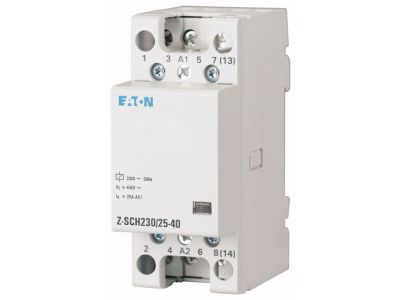

Czym jest stycznik modułowy i jak zbudowany?

Stycznik modułowy stanowi kompaktowe urządzenie aparaturowe zajmujące od 1 do 3 modułów szerokości w rozdzielnicy. Stycznik modułowy zbudowany jest z cewki sterującej, nieruchomego i ruchomego rdzenia elektromagnesu, zwory ruchomej, styków głównych nieruchomych i ruchomych oraz styków pomocniczych zwiernych i rozwiernych. Elementy te współpracują ze sobą, umożliwiając szybkie i niezawodne załączanie oraz rozłączanie obwodu obciążenia.

Zasada działania stycznika modułowego

Działanie opiera się na prostym zjawisku elektromagnetycznym. Napięcie sterujące (najczęściej 230 V AC) wzbudza cewkę, która wytwarza pole magnetyczne. Pole to przyciąga rdzeń ruchomy i mechanicznie zamyka (lub otwiera - w zależności od rodzaju stycznika) styki robocze. Prąd obciążenia płynie niezależnym torem przez styki główne, dzięki czemu obwód sterujący pobiera zaledwie kilka watów. Po odjęciu napięcia sterującego pole zanika, sprężyna rozłącza styki i obwód obciążenia zostaje otwarty (lub zamknięty - w zależności od rodzaju stycznika). Cały proces odbywa się z charakterystycznym „kliknięciem”.

Do czego służy stycznik modułowy?

Stycznik modułowy znajduje powszechne zastosowanie w automatycznym sterowaniu odbiornikami dużej mocy. Do czego służy stycznik modułowy? Najczęstsze przykłady to:

• elektryczne systemy grzewcze (kotły, grzejniki akumulacyjne, maty grzewcze),
• sterowanie oświetleniem wielopunktowym i zewnętrznym,
• pompy obiegowe i cyrkulacyjne,
• wentylatory i klimatyzacja,
• siłowniki bram i rolet,
• obwody silnikowe trójfazowe do 11 kW.

Więcej aparatury modułowej oferuje nasza hurtownia elektryczna.

Rodzaje styczników modułowych dostępne na rynku

Producenci oferują kilka podstawowych wersji różniących się szerokością i parametrami:

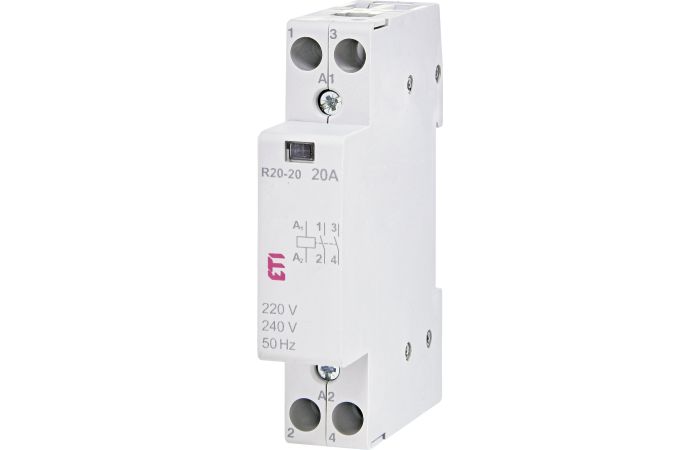

• 1-modułowe (17,5 mm) – 20–25 A, 1P lub 2P, do oświetlenia i małych obciążeń;

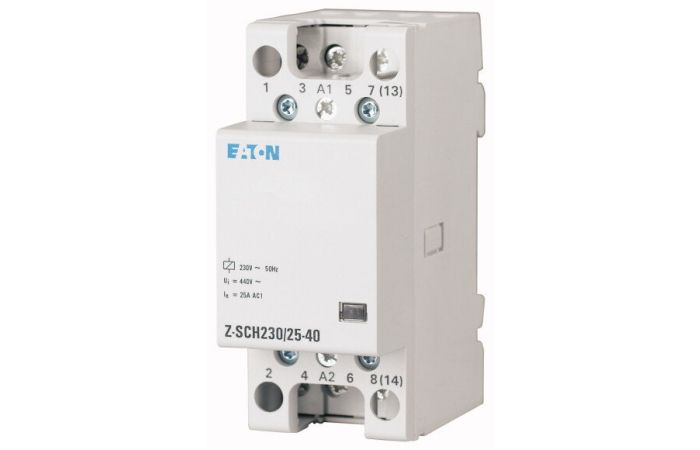

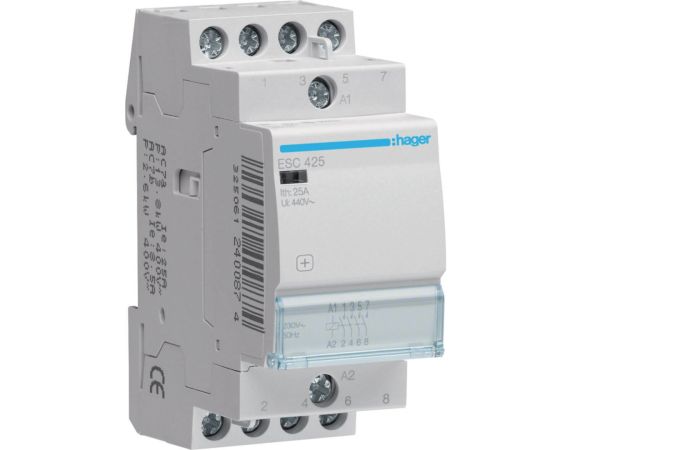

• 2-modułowe (35 mm) – najczęściej 25 A, 4P, do grzejników i obciążeń rezystancyjnych;

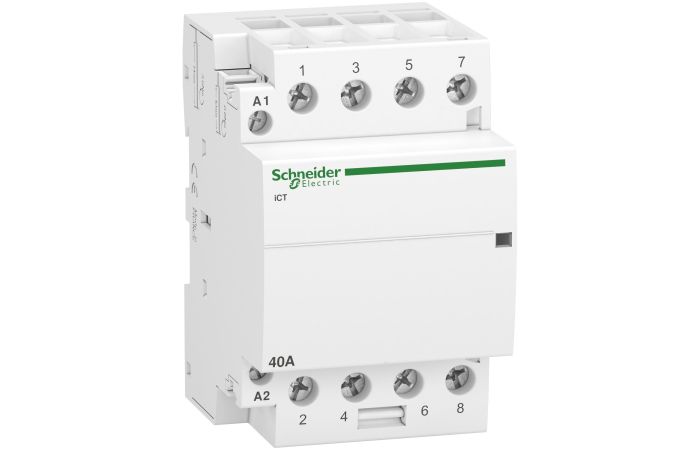

• 3-modułowe (54 mm) – 40–63 A, 2P lub 4P, do dużych obciążeń indukcyjnych i silnikowych.

Wybór zależy przede wszystkim od prądu znamionowego odbiornika i kategorii obciążenia AC-1 lub AC-3.

Montaż i podłączenie stycznika modułowego

Instalacja stycznika modułowego przebiega tak samo, jak w przypadku innych urządzeń montowanych na szynie DIN. Po osadzeniu go na szynie należy podłączyć przewody obwodu głównego oraz – jeśli przewiduje to instalacja – okablowanie prowadzące do styków pomocniczych. Można również łatwo sprawdzić, czy stycznik pracuje prawidłowo. Wystarczy podać na styki sterujące właściwe napięcie – jeśli urządzenie zadziała i słyszalne będzie charakterystyczne „kliknięcie”, oznacza to, że stycznik działa poprawnie.

Wybór odpowiedniego stycznika modułowego determinuje przede wszystkim prąd znamionowy obciążenia oraz liczba biegunów wymagana przez instalację. Prawidłowo dobrany i zamontowany stycznik modułowy zapewnia wieloletnią, bezobsługową pracę instalacji elektrycznej.
