Artykuł powstał przy współpracy z Schneider Electric

Obudowy Easy9 EU i aparatura K60 – rozwiązania dla budownictwa mieszkaniowego

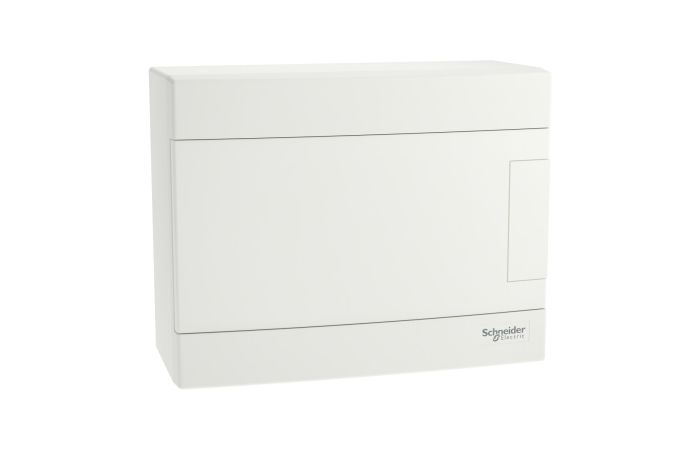

Seria obudów modułowych Easy9 EU

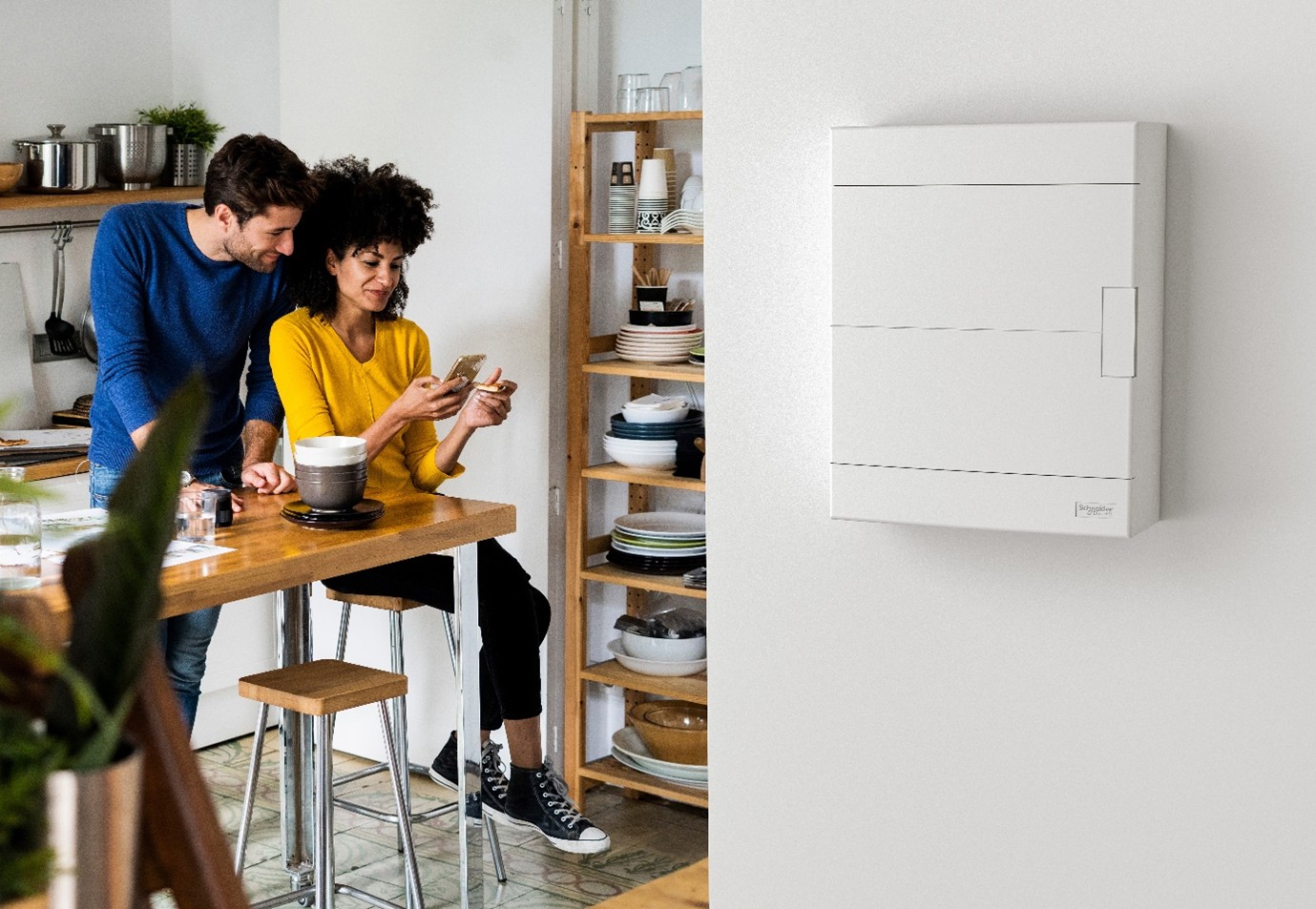

Seria obudów modułowych Easy9 EU to połączenie nowoczesnej estetyki z praktyczną ergonomią. Minimalistyczna stylistyka sprawia, że produkty harmonijnie wpisują się zarówno w aranżacje nowoczesne, jak i klasyczne. Pojemne wnętrze obudowy pozwala na zabudowanie od 8 do 36 standardowych modułów, co gwarantuje elastyczność i funkcjonalność każdej instalacji elektrycznej.

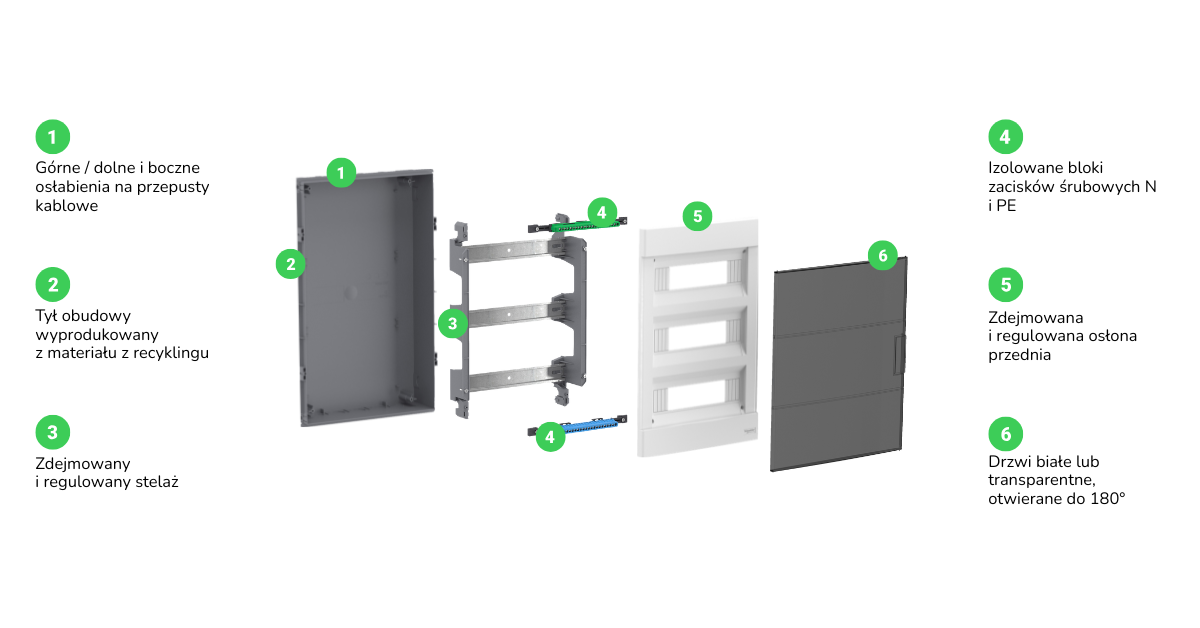

Wszechstronność serii Easy9 EU oznacza, że znajduje ona zastosowanie w budynkach mieszkalnych, małych obiektach komercyjnych oraz lokalach usługowych. Zaokrąglone kształty redukują ryzyko podrażnienia rąk podczas montażu obudowy i aparatów, a jednocześnie chronią przewody przed uszkodzeniem. Każda obudowa powstała z myślą o trwałości i prostocie instalacji. Standardowo wyposażona jest w ruchome drzwi – dostępne w wersji białej pełnej lub transparentnej przydymionej – otwierające się swobodnie do 180°. Płaska konstrukcja sprzyja integracji przestrzennej, a możliwość montażu drzwi po lewej lub prawej stronie ułatwia umiejscowienie rozdzielnicy nawet w ciasnych lub trudno dostępnych miejscach.

Produkty wybrane dla Ciebie:

Sprawdź więcej >

Do kluczowych parametrów i właściwości obudów Easy9 EU należą:

Maksymalny prąd znamionowy: 63 A (8–24 modułów), 80 A (36 modułów)
Od 1 do 3 szyn DIN
Stopień ochrony: IP40 (przy drzwiach zamkniętych)
Wytrzymałość mechaniczna: IK07
Izolowane bloki zacisków N i PE, możliwość montażu w górnej lub dolnej części obudowy
Osłabienia na przepusty kablowe, zdejmowana i regulowana osłona przednia, ergonomiczna konstrukcja
Zgodność z normami IEC 60670-1-24, IEC 60529, IEC 60695-2-10 oraz IEC 62262
Temperatura pracy: od -5°C do 60°C
Obudowa wykonana z tworzywa samogasnącego, odpornego na ogień i nagrzewanie

Dzięki tym właściwościom Easy9 EU to wszechstronne, estetyczne i niezawodne rozwiązanie dla każdego elektryka. Szeroki zakres dostępnych rozmiarów sprawia, że seria odpowiada na zróżnicowane potrzeby projektowe.

Aparatura modułowa serii K60

Aparatura modułowa serii K60 została zaprojektowana z naciskiem na sprawny montaż, niezawodne działanie i pewne mocowanie przewodów. Doskonale sprawdza się w instalacjach elektrycznych zarówno w domach jednorodzinnych, jak i budynkach wielorodzinnych. Oferta serii K60 obejmuje wyłączniki nadprądowe stanowiące element szerszego asortymentu, w skład którego wchodzą również wyłączniki różnicowoprądowe IDK, rozłączniki SW, styczniki ICTK i inne.

Najważniejsze zalety aparatury modułowej K60:

Wyłączniki różnicowoprądowe IDK wymagają kontroli przyciskiem „T" jedynie raz na pół roku przez pierwsze 7 lat od instalacji w obiektach mieszkalnych i podobnych
Tor N po lewej stronie ułatwiający oszynowanie aparatów
Podwójne zaciski od dołu wyłączników różnicowoprądowych (szyna + przewód)
Wytrzymałość zwarciowa wyłączników nadprądowych: 6 kA
Ząbkowane zaciski w wyłącznikach nadprądowych zapobiegające wysuwaniu przewodów, co przekłada się na zwiększoną siłę docisku
Możliwość łączenia jedną szyną widełkową wyłączników nadprądowych i różnicowoprądowych w rzędzie
Duże pole na oznacznik obwodu

Pełen zakres aparatury modułowej serii K60 przedstawia poniższa tabela:

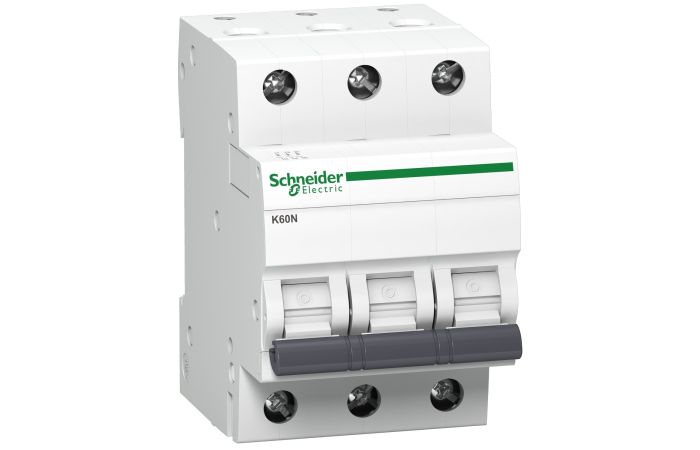

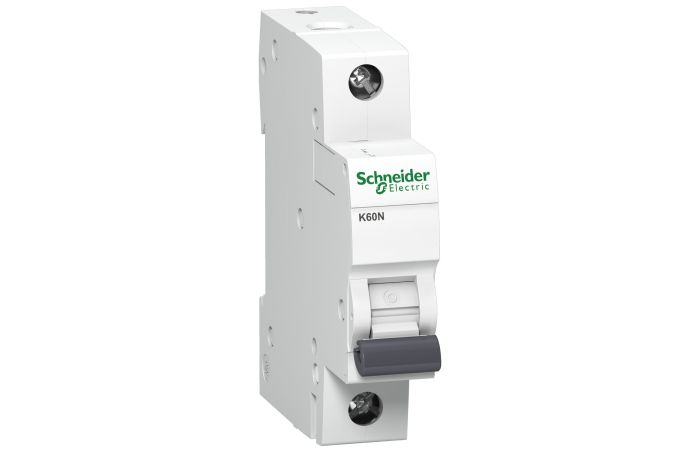

Wyłączniki nadprądowe K60

Wytrzymałość zwarciowa 6kA

Charakterystyki
B i C

Prąd znamionowy 2-63 A

1P, 1P+N, 3P, 3P+N

Wyłączniki różnicowoprądowe
ID K

Wytrzymałość zwarciowa 6kA

Typ AC i A

2- i 4- biegunowe

Prąd znamionowy 25-63 A (w zależności od wersji)

Znamionowy prąd różnicowy 30 i 300 mA

Wyłączniki różnicowoprądowe
z członem nadprądowym
DPN Vigi K

Wytrzymałość zwarciowa 6kA

Typ AC i A

Charakterystyka
B i C

Prąd znamionowy 10, 16 i 20 A

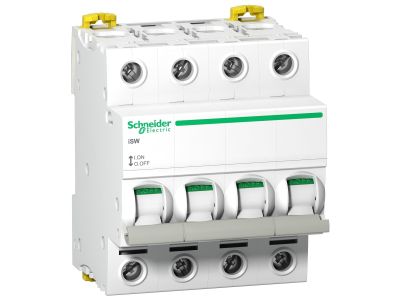

Rozłączniki izolacyjne SW

Wytrzymałość zwarciowa 6kA

1- i 3-biegunowe

Trwałość mechaniczna 50000 cykli

Prąd znamionowy 63A

Produkty wybrane dla Ciebie:

Sprawdź więcej >

Podsumowanie

Zestawienie obudów Easy9 EU z aparaturą serii K60 tworzy spójne i kompleksowe rozwiązanie spełniające wysokie standardy bezpieczeństwa. Jest to propozycja stworzona z myślą o budownictwie mieszkaniowym, która realnie usprawnia pracę elektryka na każdym etapie realizacji instalacji.
