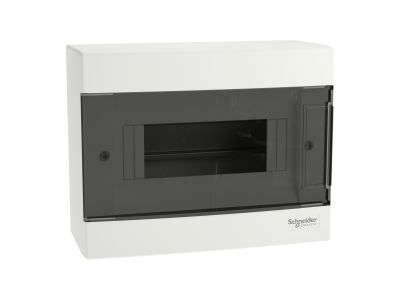

Rozdzielnica modułowa natynkowa 1x8 IP40 drzwi transparentne, Easy9 EU EZ9EU-1-8-NT-T | EZ9EUC108 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie zaprojektowane z myślą o bezpiecznym i estetycznym montażu aparatury modułowej. Produkt charakteryzuje się jednorzędową konstrukcją, która pozwala na zabudowę do 8 standardowych modułów o szerokości 18 mm każdy. Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), co gwarantuje trwałość i estetykę w nowoczesnych wnętrzach.

• Stopień ochrony: IP40 przy zamkniętych drzwiach zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm, natomiast IP30 przy otwartych drzwiach chroni przed dostępem do części niebezpiecznych narzędziem.
• Wyposażenie zaciskowe: W zestawie znajdują się dwie listwy zaciskowe (neutralna N oraz uziemiająca PE) zamontowane na dedykowanym wsporniku. Każda z listew posiada 8 otworów przyłączeniowych: 4 o przekroju do 16 mm² oraz 4 o przekroju do 10 mm², co umożliwia pewne i bezpieczne połączenie przewodów zasilających i odpływowych.
• Drzwi transparentne: Odwracalne drzwi w kolorze dymnym o kącie otwarcia 180° pozwalają na łatwą inspekcję stanu aparatury bez konieczności ich otwierania.
• Konstrukcja wewnętrzna: Wyjmowany stelaż z szyną DIN ułatwia montaż aparatury poza obudową, co znacząco przyspiesza prace instalacyjne.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty i zgodność z międzynarodowymi standardami:

• IEC 60670-1-24: Norma określająca wymagania dla obudów i osłon do domowych i podobnych stałych instalacji elektrycznych.
• IEC 60695-2-10: Odporność na płomienie i wysoką temperaturę (próba rozżarzonym drutem) wynosi 650°C przez czas 30 minut, co minimalizuje ryzyko pożaru.
• IEC 62262 (IK07): Stopień odporności na uderzenia mechaniczne IK07 zapewnia ochronę przed energią uderzenia o wartości 2 dżuli.
• Klasa izolacji II: Podwójna izolacja elektryczna gwarantuje najwyższy poziom bezpieczeństwa użytkowania bez konieczności uziemiania samej obudowy.

Zastosowanie

Rozdzielnica Easy9 EU została zoptymalizowana pod kątem budownictwa mieszkaniowego oraz komercyjnego o mniejszej skali. Jest idealnym wyborem do nowych instalacji oraz projektów modernizacyjnych w mieszkaniach, domach jednorodzinnych oraz biurach. Dzięki kompaktowym wymiarom (215 mm wysokości, 170 mm szerokości i 96,5 mm głębokości) oraz estetycznemu wykończeniu, doskonale komponuje się w korytarzach, pomieszczeniach gospodarczych czy wnękach technicznych. Możliwość montażu dowolnego typu aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, ograniczniki przepięć) czyni ją uniwersalnym węzłem dystrybucji energii.

Wskazówki Montażowe

Instalacja rozdzielnicy natynkowej Easy9 EU jest intuicyjna i przyjazna dla instalatora:

• Przygotowanie otworów: Obudowa nie posiada fabrycznych osłabień, co daje pełną swobodę w rozmieszczeniu wpustów kablowych. Otwory można precyzyjnie wykonać wiertarką w dowolnym miejscu, dopasowując je do średnicy rur instalacyjnych lub dławnic.
• Montaż aparatury: Zaleca się wykorzystanie wyjmowanego stelaża z szyną DIN, co pozwala na wygodne oszynowanie aparatury na stole warsztatowym przed zamocowaniem jej wewnątrz obudowy.
• Podłączenie przewodów: Podczas montażu przewodów w listwach zaciskowych N/PE należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Warunki pracy: Urządzenie jest przeznaczone do pracy w temperaturach od -25°C do +60°C, co pozwala na montaż w nieogrzewanych pomieszczeniach technicznych.

FAQ

• Czy drzwi rozdzielnicy można zamontować tak, aby otwierały się w drugą stronę? Tak, drzwi są w pełni odwracalne, co pozwala na zmianę kierunku otwierania w zależności od potrzeb lokalizacyjnych.
• Czy w zestawie znajdują się szyny zaciskowe? Tak, rozdzielnica jest dostarczana z kompletem listew zaciskowych N i PE (po 8 otworów każda) wraz ze wspornikiem.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP40 oraz parametry materiałowe dedykują tę obudowę wyłącznie do montażu wewnątrz pomieszczeń.
• Z jakiego materiału wykonana jest obudowa? Jest to wysokiej jakości tworzywo samogasnące, odporne na temperaturę do 650°C, co zapewnia bezpieczeństwo pożarowe w klasie II izolacji.
