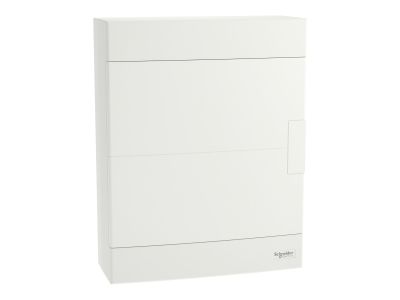

Rozdzielnica modułowa natynkowa 2x12 IP40 drzwi białe, Easy9 EU EZ9EU-2-12-NT-P | EZ9EUD212 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie dedykowane do bezpiecznego montażu aparatury modułowej. Urządzenie charakteryzuje się dwurzędową konstrukcją, która pozwala na zabudowę łącznie 24 standardowych modułów o szerokości 18 mm każdy (12 modułów na rząd). Dzięki przemyślanej budowie, obudowa zapewnia optymalną przestrzeń dla wyłączników nadprądowych, różnicowoprądowych oraz innych elementów automatyki budynkowej.

• Wysoka jakość materiałów: Obudowa została wykonana z samogasnącego tworzywa sztucznego o odporności na płomienie i ciepło do 650°C (zgodnie z IEC 60695-2-10), co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego w obiekcie.
• Kompletny zestaw zaciskowy: Produkt dostarczany jest z fabrycznie zamontowanymi listwami zaciskowymi N (neutralną) oraz PE (uziemiającą). Każda z listew posiada 16 otworów przyłączeniowych (8x16 mm² oraz 8x10 mm²), co umożliwia pewne i przejrzyste połączenie przewodów o różnych przekrojach.
• Ergonomia i estetyka: Pełne, białe drzwi (RAL 9003) są odwracalne, co pozwala na ich montaż z otwieraniem lewo- lub prawostronnym. Kąt otwarcia wynoszący 180° gwarantuje pełny dostęp do aparatury podczas prac serwisowych.
• Bezpieczeństwo elektryczne: Druga klasa izolacji (podwójna izolacja) eliminuje konieczność uziemiania samej obudowy, co jest kluczowe w nowoczesnych instalacjach wnętrzowych.

Zgodność z Normami

Rozdzielnica Easy9 EU została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w zastosowaniach profesjonalnych:

• IEC 60670-1-24: Gwarantuje zgodność z wymaganiami dla obudów i osłon przeznaczonych do domowych i podobnych stałych instalacji elektrycznych.
• IEC 62262 (Stopień IK07): Zapewnia odporność na uderzenia mechaniczne o energii do 2 dżuli, chroniąc aparaturę przed przypadkowymi uszkodzeniami.
• Stopień ochrony IP40: Przy zamkniętych drzwiach obudowa chroni przed dostępem ciał stałych o średnicy powyżej 1 mm. Przy otwartych drzwiach stopień ochrony wynosi IP30.
• Stopień zanieczyszczenia 2: Odpowiedni dla standardowych warunków środowiskowych w budownictwie mieszkaniowym i biurowym.

Zastosowanie

Produkt jest dedykowany przede wszystkim do budownictwa mieszkaniowego, zarówno w nowych inwestycjach deweloperskich, jak i podczas modernizacji oraz remontów istniejących instalacji. Dzięki estetycznemu wykończeniu w kolorze RAL 9003, rozdzielnica doskonale komponuje się z nowoczesnymi wnętrzami. Może być wykorzystywana jako główna rozdzielnica mieszkaniowa lub jako podrozdzielnica piętrowa w domach jednorodzinnych. Szeroki zakres temperatur pracy (od -25°C do +60°C) pozwala na jej montaż w różnorodnych warunkach klimatycznych wewnątrz budynków.

Wskazówki Montażowe

Montaż rozdzielnicy Easy9 EU został zoptymalizowany pod kątem wygody instalatora:

• Swoboda wprowadzania przewodów: Obudowa nie posiada fabrycznych osłabień, co pozwala instalatorowi na precyzyjne wykonanie otworów wiertarką w dowolnym miejscu, idealnie dopasowanym do trasy kablowej.
• Wyjmowany stelaż: Wewnętrzny stelaż z szynami DIN jest demontowalny, co umożliwia wygodne oszynowanie i okablowanie aparatury poza obudową, a następnie szybkie osadzenie całości w korpusie.
• Wymiary montażowe: Kompaktowe wymiary (wysokość 256 mm, szerokość 326 mm, głębokość 103 mm) ułatwiają montaż natynkowy nawet w ograniczonej przestrzeni.
• Moment dokręcania: Należy pamiętać o stosowaniu odpowiedniego momentu dokręcania dla listew zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Nie, produkt posiada stopień ochrony IP40 i jest dedykowany wyłącznie do montażu wewnątrz pomieszczeń.

2. Czy w zestawie znajdują się szyny DIN?
Tak, rozdzielnica wyposażona jest w wyjmowany stelaż z dwiema szynami DIN, gotowy do montażu aparatury modułowej.

3. Czy drzwi można zamontować tak, aby otwierały się w drugą stronę?
Tak, drzwi są odwracalne, co pozwala na dostosowanie kierunku otwierania do specyfiki miejsca montażu.

4. Jakie przewody można podłączyć do listew zaciskowych?
Listwy posiadają otwory dla przewodów o przekroju do 16 mm² (8 otworów) oraz do 10 mm² (8 otworów), co pozwala na elastyczne zarządzanie okablowaniem N i PE.
