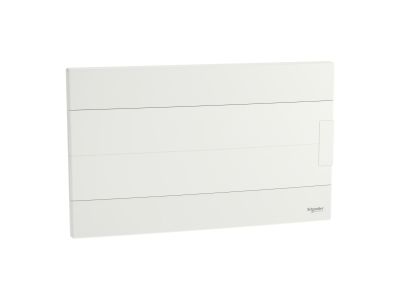

Rozdzielnica modułowa podtynkowa 1x18 IP40 drzwi białe, Easy9 EU EZ9EU-1-18-PT-P | EZ9EUB118 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa z serii Easy9 EU o numerze katalogowym EZ9EU-1-18-PT-P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o nowoczesnym budownictwie mieszkaniowym i komercyjnym. Urządzenie posiada jeden rząd, który pozwala na montaż do 18 standardowych modułów o szerokości 18 mm każdy, co daje dużą elastyczność w konfiguracji aparatury zabezpieczającej i sterowniczej. Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), co gwarantuje estetyczny wygląd w każdym wnętrzu.

• Bezpieczeństwo i Izolacja: Produkt charakteryzuje się II klasą ochronności, co oznacza zastosowanie podwójnej izolacji elektrycznej, eliminującej konieczność uziemiania samej obudowy.
• Kompletne Wyposażenie: W zestawie znajdują się dwie listwy zaciskowe (1x Neutralna, 1x Uziemiająca) zamontowane na dedykowanym wsporniku. Każda z listew posiada 16 otworów przyłączeniowych: 8 o przekroju 16 mm² oraz 8 o przekroju 10 mm², co umożliwia pewne i bezpieczne połączenie przewodów o różnych średnicach.
• Ergonomia Montażu: Odwracalne, pełne drzwi o kącie otwarcia 180° pozwalają na swobodny dostęp do aparatury, a możliwość zmiany kierunku ich otwierania ułatwia dopasowanie rozdzielnicy do warunków lokalowych.
• Wytrzymałość: Stopień ochrony IP40 przy zamkniętych drzwiach chroni wnętrze przed ciałami obcymi o średnicy powyżej 1 mm, natomiast odporność mechaniczna IK07 zapewnia ochronę przed uderzeniami o energii do 2 dżuli.

Zgodność z Normami

Rozdzielnica Easy9 EU została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w profesjonalnych instalacjach elektrycznych. Produkt spełnia wymagania normy IEC 60670-1-24, dotyczącej obudów i osłon dla osprzętu elektrycznego do stałych instalacji domowych i podobnych. Odporność na wysoką temperaturę i ogień została zweryfikowana zgodnie z normą IEC 60695-2-10 – materiał obudowy wytrzymuje próbę rozżarzonym drutem o temperaturze 650°C przez czas 30 minut. Dodatkowo, stopień ochrony mechanicznej IK07 jest zgodny z normą IEC 62262, a stopień zanieczyszczenia środowiska pracy określono na poziomie 2.

Zastosowanie

Produkt dedykowany jest przede wszystkim do montażu wewnątrz pomieszczeń w budynkach mieszkalnych, zarówno w nowych inwestycjach deweloperskich, jak i podczas modernizacji oraz remontów istniejących instalacji. Dzięki szerokości 18 modułów, rozdzielnica idealnie nadaje się jako główny punkt rozdziału energii w mieszkaniach lub jako rozdzielnica piętrowa w domach jednorodzinnych. Możliwość montażu wszystkich typów aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, ograniczniki przepięć) sprawia, że jest to rozwiązanie uniwersalne dla każdego instalatora.

Wskazówki Montażowe

Montaż podtynkowy ułatwia kaseta tylna o głębokości 99 mm, która zapewnia odpowiednią przestrzeń do prowadzenia przewodów. Kluczowe aspekty instalacji:

• Wprowadzanie kabli: Obudowa posiada fabryczne osłabienia na wszystkich czterech bokach, co pozwala na łatwe wprowadzenie rurek instalacyjnych lub peszli z dowolnego kierunku.
• Stelaż z szyną DIN: Wyjmowany stelaż z szyną DIN umożliwia uzbrojenie rozdzielnicy aparaturą na stole warsztatowym, a następnie szybkie osadzenie całości w kasecie podtynkowej.
• Moment dokręcania: Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków na listwach N/PE, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Warunki pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +60°C, co pozwala na jego montaż w nieogrzewanych pomieszczeniach technicznych.

FAQ

• Czy rozdzielnica posiada listwy zaciskowe w zestawie? Tak, produkt jest dostarczany z jedną listwą uziemiającą i jedną listwą neutralną, każda posiada 16 punktów przyłączeniowych.
• Czy mogę zmienić kierunek otwierania drzwi? Tak, drzwi są odwracalne, co pozwala na ich montaż tak, aby otwierały się na lewą lub prawą stronę, zależnie od potrzeb.
• Jaki jest kolor obudowy? Obudowa oraz drzwi są w kolorze białym, zgodnym z paletą RAL 9003.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP40 oraz charakterystyka materiału wskazują na przeznaczenie wyłącznie do montażu wewnątrz pomieszczeń.
