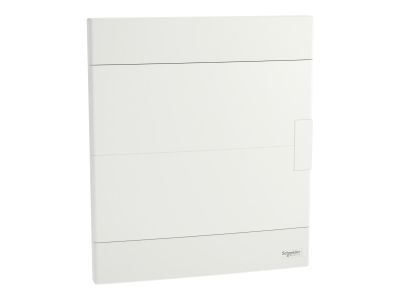

Rozdzielnica modułowa podtynkowa 2x12 IP40 drzwi białe, Easy9 EU EZ9EU-2-12-PT | EZ9EUB212 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa z serii Easy9 EU o numerze katalogowym EZ9EU-2-12-PT to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o nowoczesnym budownictwie mieszkaniowym. Urządzenie posiada dwa rzędy, z których każdy mieści 12 standardowych modułów o szerokości 18 mm, co daje łączną pojemność 24 modułów. Konstrukcja wykonana jest z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), charakteryzującego się odpornością na płomienie i wysoką temperaturę do 650°C przez okres 30 minut.

• Bezpieczeństwo: II klasa izolacji elektrycznej (podwójna izolacja) gwarantuje najwyższy poziom ochrony użytkownika.
• Wyposażenie: W zestawie znajdują się listwy zaciskowe (1x uziemiająca PE oraz 1x neutralna N) zamontowane na dedykowanym wsporniku. Każda z listew posiada 16 otworów przyłączeniowych: 8 o przekroju 16 mm² oraz 8 o przekroju 10 mm², co umożliwia pewne i bezpieczne połączenie przewodów o różnych średnicach.
• Ergonomia: Pełne, białe drzwi są odwracalne i oferują kąt otwarcia wynoszący aż 180°, co znacząco ułatwia dostęp do aparatury podczas prac serwisowych.
• Ochrona: Stopień ochrony IP40 przy zamkniętych drzwiach skutecznie chroni wnętrze przed ciałami obcymi, natomiast odporność mechaniczna IK07 zapewnia trwałość obudowy na uderzenia o energii do 2 dżuli.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych. Rozdzielnica spełnia wymagania normy IEC 60670-1-24, dotyczącą obudów dla osprzętu instalacyjnego do użytku domowego i podobnych instalacji stacjonarnych. Odporność ogniowa została zweryfikowana zgodnie z IEC 60695-2-10, a stopień ochrony mechanicznej określono według IEC 62262. Urządzenie jest przystosowane do pracy w środowisku o stopniu zanieczyszczenia 2.

Zastosowanie

Rozdzielnica Easy9 EU jest dedykowana do montażu wewnątrz pomieszczeń, zarówno w nowych inwestycjach deweloperskich, jak i podczas modernizacji oraz remontów istniejących instalacji w budynkach mieszkalnych. Dzięki głębokości montażowej wynoszącej 99 mm oraz estetycznemu wykończeniu w kolorze RAL 9003, idealnie komponuje się z nowoczesnymi wnętrzami. Szeroki zakres temperatur pracy (od -25°C do +60°C) pozwala na jej bezawaryjne użytkowanie w zróżnicowanych warunkach środowiskowych wewnątrz budynków.

Wskazówki Montażowe

Montaż podtynkowy ułatwia modułowa budowa urządzenia, składająca się z kasety podtynkowej tylnej, wyjmowanego stelaża z szyną DIN oraz przedniej pokrywy z wycięciem. Kable zasilające i odpływowe mogą być wprowadzane z dowolnej z czterech stron obudowy dzięki fabrycznie przygotowanym osłabieniom pod rurki instalacyjne (peszle). Wyjmowany stelaż z szyną DIN pozwala na wygodne uzbrojenie rozdzielnicy aparaturą modułową (wyłączniki nadprądowe, różnicowoprądowe, ograniczniki przepięć) poza miejscem docelowego montażu, co znacznie przyspiesza prace instalacyjne. Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania na listwach zaciskowych PE/N, aby zapewnić trwały styk elektryczny.

FAQ

• Czy drzwi rozdzielnicy można zamontować tak, aby otwierały się w lewą stronę? Tak, drzwi są w pełni odwracalne, co pozwala na zmianę kierunku ich otwierania w zależności od potrzeb instalacyjnych.
• Jaki jest stopień ochrony przy otwartych drzwiach? Przy otwartych drzwiach stopień ochrony wynosi IP30, co nadal zapewnia podstawową barierę przed dostępem do części czynnych.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, obudowa jest dedykowana wyłącznie do montażu wewnątrz pomieszczeń.
• Ile modułów 18 mm zmieści się w tej rozdzielnicy? Rozdzielnica posiada 2 rzędy po 12 modułów, co łącznie daje miejsce na 24 standardowe moduły 18 mm.
