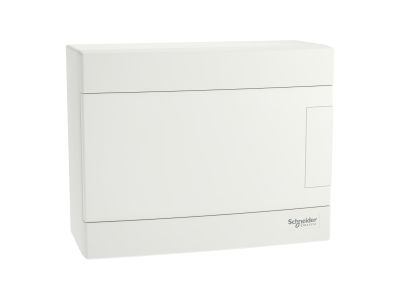

Rozdzielnica modułowa natynkowa 1x8 IP40 drzwi białe, Easy9 EU EZ9EU-1-8-NT-P | EZ9EUD108 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie dedykowane do bezpiecznego montażu aparatury modułowej. Produkt charakteryzuje się jednorzędową konstrukcją, która pozwala na zabudowę do 8 standardowych modułów o szerokości 18 mm każdy. Dzięki zastosowaniu samogasnącego tworzywa sztucznego o wysokiej odporności termicznej (próba rozżarzonym drutem 650°C przez 30 minut), obudowa gwarantuje najwyższy poziom bezpieczeństwa pożarowego w obiektach mieszkalnych i komercyjnych.

• Pojemność: 1 rząd po 8 modułów (łącznie 8 modułów 18 mm).
• Kompletne wyposażenie: W zestawie znajdują się dwie listwy zaciskowe (neutralna N oraz uziemiająca PE) zamontowane na dedykowanym wsporniku. Każda z listew posiada 8 otworów przyłączeniowych: 4 o przekroju do 16 mm² oraz 4 o przekroju do 10 mm², co umożliwia pewne i stabilne połączenie przewodów o różnych średnicach.
• Konstrukcja drzwi: Pełne, białe drzwi o kącie otwarcia 180° są odwracalne, co pozwala na dostosowanie kierunku otwierania do specyfiki miejsca montażu.
• Estetyka i trwałość: Obudowa w kolorze białym (RAL 9003) o stopniu ochrony IK07 jest odporna na uderzenia mechaniczne o energii do 2J.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych. Rozdzielnica spełnia wymagania normy IEC 60670-1-24 dotyczącej obudów dla osprzętu instalacyjnego do użytku domowego i podobnych stałych instalacji elektrycznych. Odporność na ciepło i płomienie została zweryfikowana zgodnie z IEC 60695-2-10. Dodatkowo, urządzenie posiada II klasę ochronności (podwójna izolacja), co eliminuje konieczność uziemiania samej obudowy i podnosi bezpieczeństwo użytkowania.

Zastosowanie

Rozdzielnica Easy9 EU EZ9EU-1-8-NT-P jest idealnym wyborem dla nowoczesnego budownictwa mieszkaniowego, zarówno w przypadku nowych inwestycji, jak i modernizacji istniejących układów zasilania. Dzięki kompaktowym wymiarom (215 mm wysokości, 170 mm szerokości oraz 96,5 mm głębokości) doskonale sprawdza się jako podrozdzielnica piętrowa lub obudowa dla zabezpieczeń dedykowanych obwodów (np. zasilanie kotłowni, garażu czy klimatyzacji). Stopień ochrony IP40 przy zamkniętych drzwiach skutecznie chroni aparaturę przed kurzem i dostępem osób niepowołanych wewnątrz pomieszczeń.

Wskazówki Montażowe

Montaż rozdzielnicy jest intuicyjny i przyjazny dla instalatora dzięki przemyślanej konstrukcji wewnętrznej:

• Swoboda wprowadzania przewodów: Obudowa nie posiada fabrycznych osłabień, co daje elektrykowi pełną dowolność w rozmieszczeniu otworów pod dławnice lub rurki instalacyjne przy użyciu standardowej wiertarki.
• Wyjmowany stelaż: Wewnątrz znajduje się demontowalny stelaż z szyną DIN, co umożliwia wygodne uzbrojenie aparatury poza miejscem docelowego montażu.
• Warunki pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +60°C, co pozwala na montaż w pomieszczeniach nieogrzewanych.
• Moment dokręcania: Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania zacisków na listwach N/PE, aby zapewnić długotrwały i bezawaryjny styk elektryczny.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Nie, obudowa posiada stopień ochrony IP40 i jest dedykowana wyłącznie do montażu wewnątrz pomieszczeń.

2. Czy w zestawie znajdują się szyny zaciskowe?
Tak, rozdzielnica jest dostarczana z kompletem listew zaciskowych N i PE (po 8 otworów każda) wraz ze wspornikiem.

3. Czy można zmienić kierunek otwierania drzwi?
Tak, drzwi są odwracalne i mogą być zamontowane tak, aby otwierały się na lewą lub prawą stronę, zależnie od potrzeb instalacji.

4. Z jakiego materiału wykonana jest obudowa?
Obudowa wykonana jest z wysokiej jakości samogasnącego tworzywa sztucznego, odpornego na wysoką temperaturę do 650°C.
