Licznik energii elektrycznej - pigułka wiedzy cz. 1

Licznik energii – więcej niż tylko pomiar zużycia prądu

W praktyce wielu użytkowników traktuje licznik energii elektrycznej wyłącznie jako urządzenie do odczytu zużycia energii. To jednak podejście mocno upraszczające jego rzeczywistą funkcję. Nowoczesne liczniki są dziś zaawansowanymi urządzeniami pomiarowymi, które – przy właściwej interpretacji danych – mogą pełnić rolę narzędzia diagnostycznego.

Rejestrowane przez nie informacje pozwalają identyfikować anomalie takie jak skoki napięcia, nietypowe profile obciążenia czy nagłe zmiany poboru mocy. Co istotne, tego typu odchylenia bardzo często poprzedzają awarie instalacji lub urządzeń. Ich wczesne wykrycie umożliwia reakcję zanim pojawią się realne straty finansowe.

Dla wielu elektryków licznik nadal pozostaje jedynie rejestratorem energii. Tymczasem właściwie dobrany model może stać się elementem wspierającym diagnostykę, optymalizację zużycia oraz kontrolę kosztów zarówno po stronie inwestora, jak i wykonawcy instalacji.

Współczesne liczniki mierzą nie tylko energię, ale również napięcie, prąd, moc czynną i bierną, a także współczynnik mocy. Dodatkowo oferują funkcje takie jak rejestracja mocy maksymalnej czy możliwość kasowania pomocniczego liczydła.

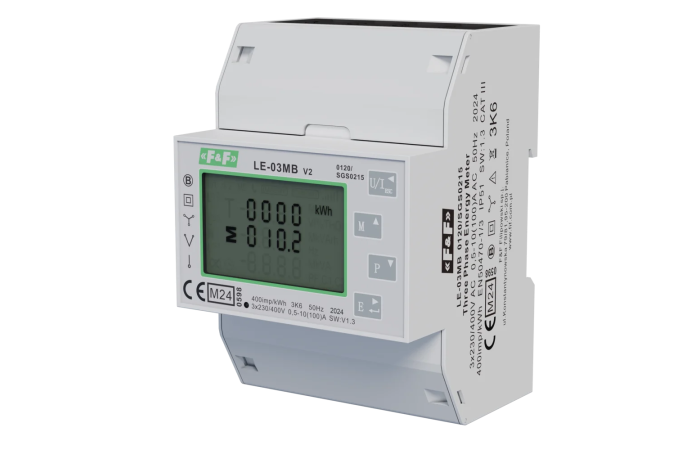

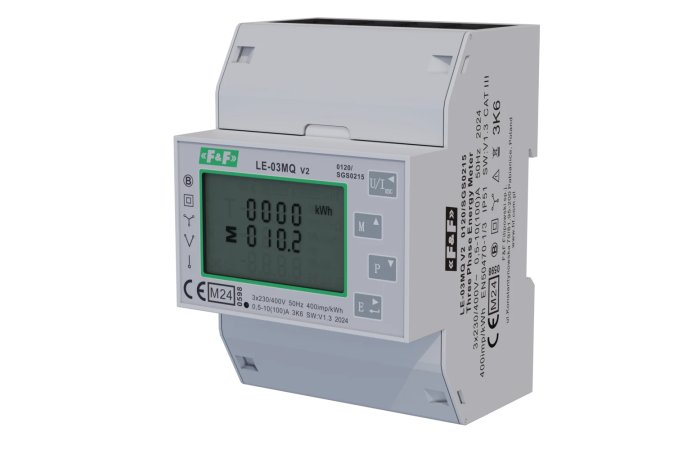

Produkty wybrane dla Ciebie:

Sprawdź więcej >

Podział liczników energii elektrycznej

Podstawowy podział liczników obejmuje dwie grupy:

liczniki podstawowe – umożliwiają lokalny odczyt parametrów,
liczniki z komunikacją – zapewniają zdalny dostęp do danych.

W niniejszym materiale omawiane są liczniki podstawowe. Urządzenia wyposażone w interfejsy komunikacyjne zostaną opisane w kolejnej części.

Niezależnie od rodzaju, licznik musi być prawidłowo dobrany i poprawnie zamontowany. W przeciwnym razie nawet najlepsze urządzenie nie spełni swojej funkcji.

Czy licznik potrzebuje liczydła? Różnice w nazewnictwie

W elektrotechnice precyzja nazewnictwa ma kluczowe znaczenie. Mylenie pojęć może prowadzić do błędnych założeń projektowych i niewłaściwego doboru urządzeń.

Miernik – urządzenie dokonujące dokładnego pomiaru wielkości fizycznej (np. napięcia lub prądu) z określoną klasą dokładności.
Wskaźnik – informuje o obecności lub przekroczeniu wartości, ale nie zapewnia dokładnego pomiaru.
Licznik – rejestruje skumulowaną wartość w czasie (np. energię).
Liczydło – element prezentujący wynik pomiaru, bez funkcji pomiarowej.

Rodzaje pomiarów w licznikach energii

Pomiar w ujęciu technicznym polega na porównaniu wielkości mierzonej ze wzorcem. W licznikach energii wykorzystuje się zjawiska fizyczne towarzyszące przepływowi prądu.

Bezpośredni – bez przekładników, do ok. 100 A; prosty i tani, ale ograniczony.
Półpośredni – prąd przez przekładnik, napięcie bezpośrednio.
Pośredni – zarówno prąd, jak i napięcie mierzone przez przekładniki.

Licznik licznikowi nierówny – klasy dokładności

Klasa dokładności określa dopuszczalny błąd pomiaru i jest kluczowym parametrem przy doborze urządzenia.

Klasa 2 – ±2%
Klasa 1 – ±1%
Klasa 0,5 – ±0,5%
Klasa 0,2 – ±0,2%

Dla energii biernej stosuje się klasy 2 i 3, natomiast w przypadku liczników zgodnych z MID obowiązują oznaczenia A, B i C.

Najlepszym podsumowaniem tego rozdziału „Licznik licznikowi nie równy” będzie zaproszenie Cię do przeanalizowania poniższej tabeli.

Licznik prądu WZE-3-RST	Licznik prądu LE-02d
Dokładność pomiaru (EN50470-1/3)
Minimalny prąd detekcji 0,02 A	Minimalny prąd detekcji 0,04 A
Prąd maksymalny 3x 80 A
Klasa B
Posiada certyfikat MID 2014/32/EU

Najczęstsze błędy przy wyborze licznika

brak certyfikatu MID przy rozliczeniach,
niewystarczająca dokładność pomiaru,
brak pomiaru energii biernej,
niedopasowane funkcje do potrzeb instalacji.

Kiedy można stosować licznik bez MID?

Liczniki bez MID mogą być stosowane do monitoringu i analizy. Do rozliczeń finansowych wymagany jest licznik posiadający certyfikat MID.

Brak certyfikacji w przypadku rozliczeń może skutkować sporami, zwrotami kosztów i konsekwencjami prawnymi.

Bez MID	Licznik posiada certyfikat zgodności z MID.

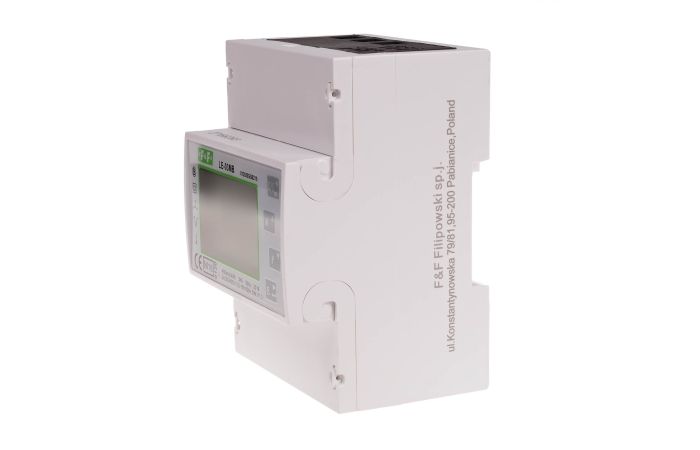

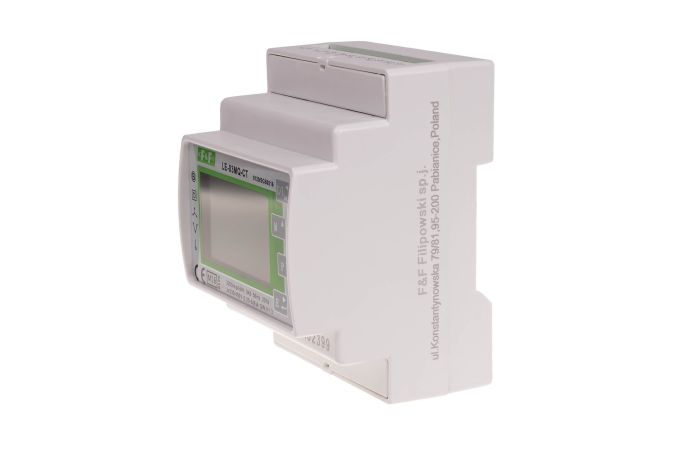

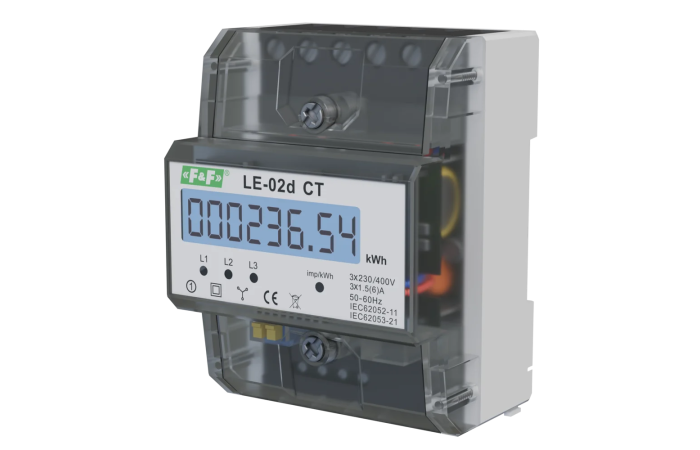

Licznik zużycia energii LE-02d CT F&F	Licznik zużycia energii WZE-3 F&F

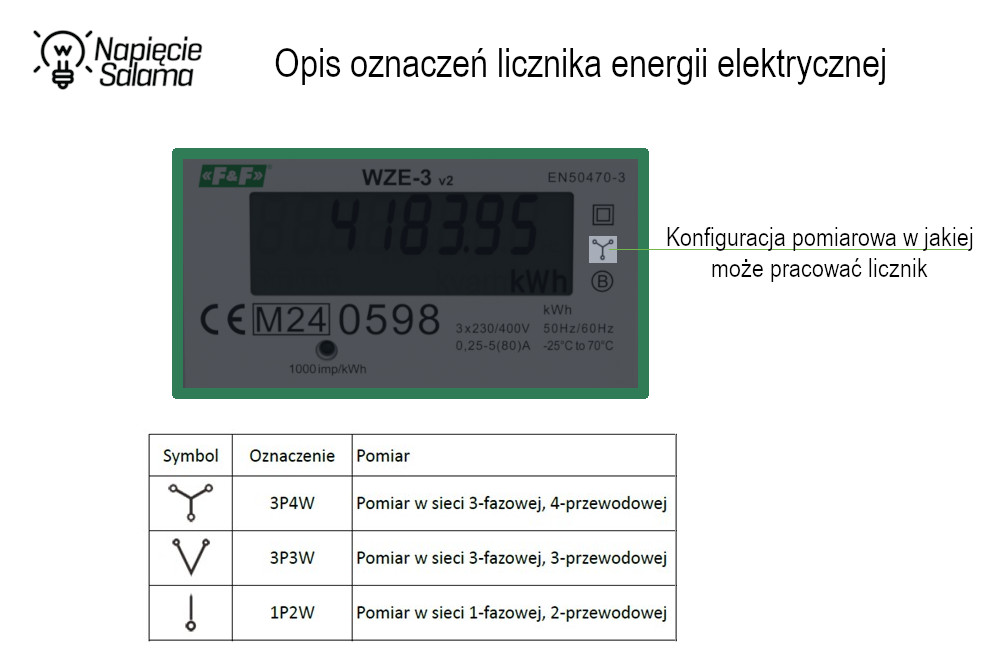

Jak czytać oznaczenia na liczniku energii?

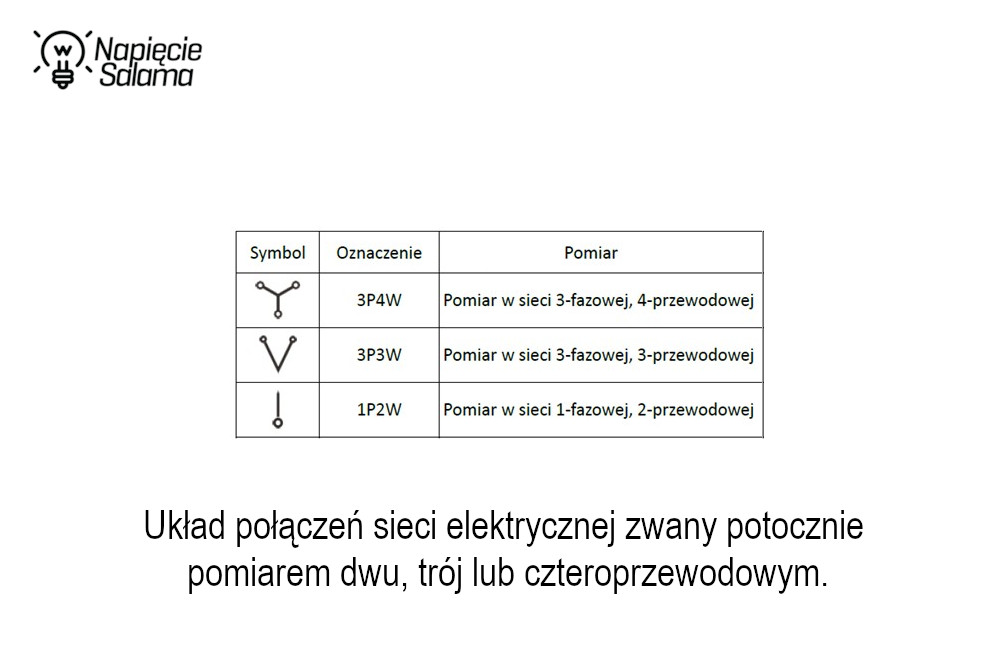

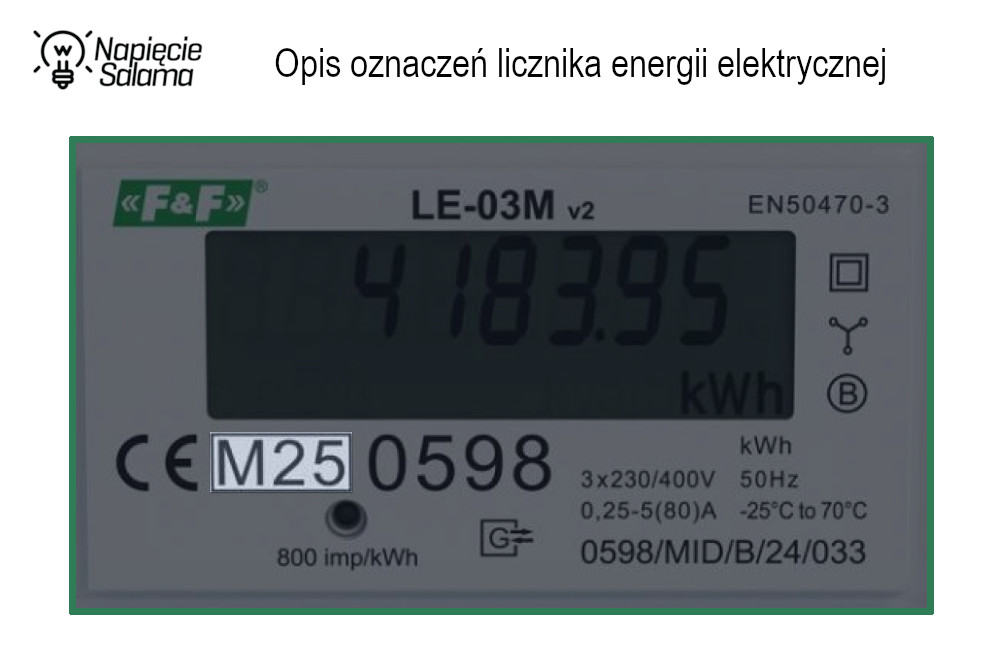

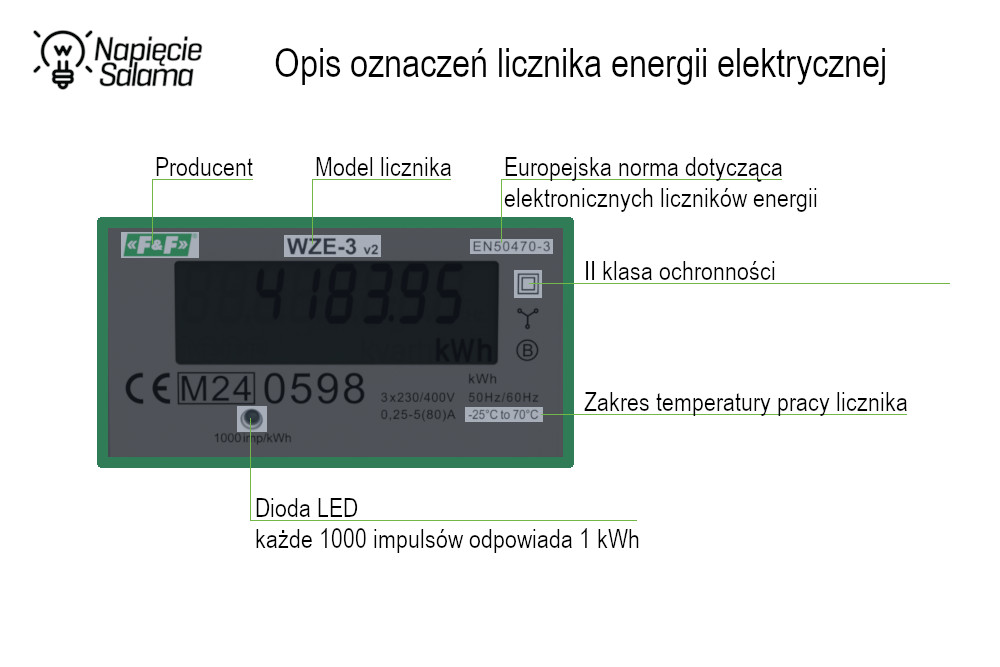

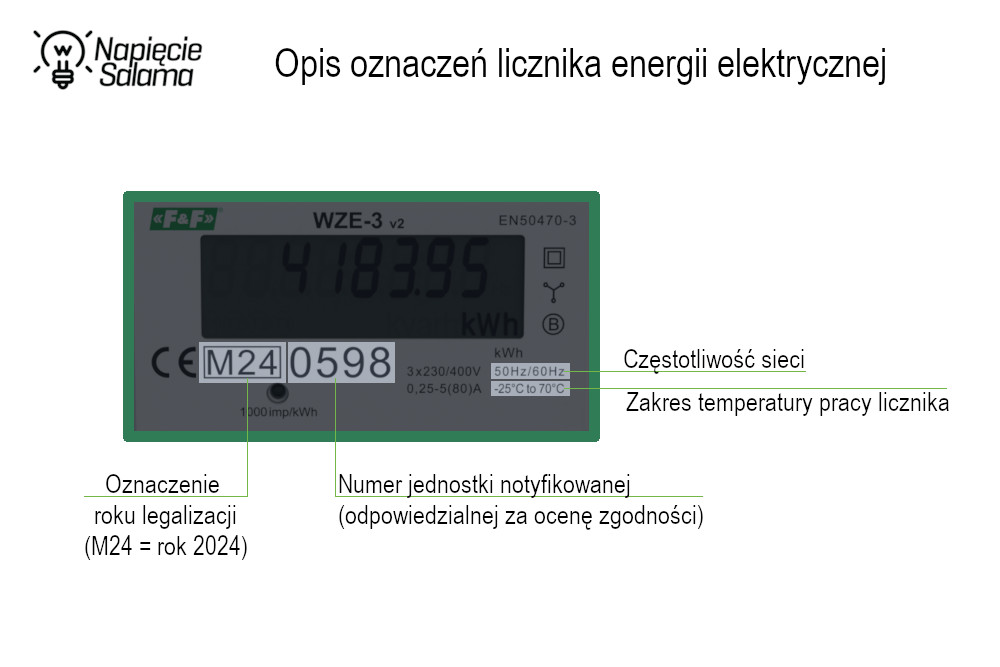

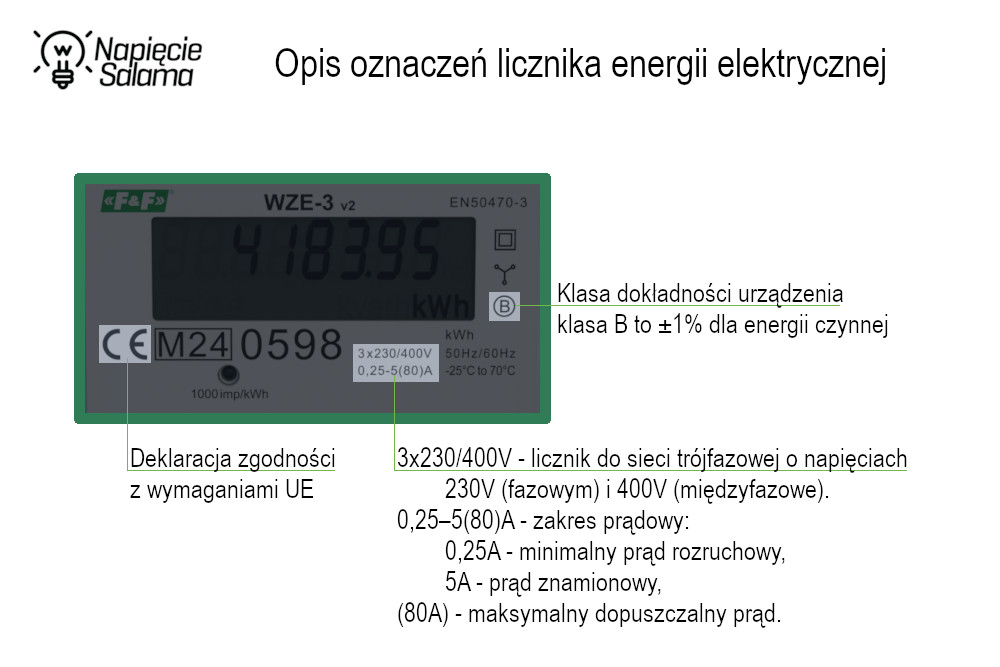

Oznaczenia producenta zawierają informacje o klasie dokładności, typie pomiaru oraz zgodności z normami. Ich znajomość pozwala uniknąć błędów przy doborze urządzenia.

Jak dobrać licznik energii w instalacjach nn?

Dobór licznika należy oprzeć na trzech podstawowych pytaniach:

jaki jest typ sieci,
jaki maksymalny prąd występuje w instalacji,
czy licznik będzie używany do rozliczeń.

Dodatkowo należy dobrać odpowiedni zakres prądowy i unikać przewymiarowania urządzenia.

Rodzaje liczników – funkcje, które warto znać

liczniki kasowalne,
liczniki wielotaryfowe,
liczniki dwukierunkowe (np. do instalacji PV).

Liczniki do pomiaru energii biernej

Energia bierna wpływa na sprawność systemu i może generować dodatkowe koszty. W przyszłości opłaty za nią mogą objąć również odbiorców indywidualnych.

Rozszerzone funkcje pomiarowe liczników

Nowoczesne liczniki umożliwiają pomiar:

napięcia,
prądu,
częstotliwości,
współczynnika mocy.

Dzięki temu możliwa jest bieżąca kontrola parametrów jakości energii.

Jak długo można legalnie używać liczników energii?

15 lat – liczniki indukcyjne,
12 lat – liczniki ze zdalnym odczytem,
8 lat – pozostałe.

Podsumowanie

Choć licznik energii wydaje się prostym urządzeniem, w rzeczywistości jego dobór i zastosowanie mają istotny wpływ na funkcjonowanie instalacji. Właściwy wybór przekłada się na dokładność pomiarów, bezpieczeństwo oraz możliwość legalnych rozliczeń.

W kolejnej części omówione zostaną liczniki z komunikacją oraz ich integracja z systemami zarządzania energią.
