Jak podłączyć przekaźnik bistabilny?

Jak podłączyć przekaźnik bistabilny prawidłowo i bezpiecznie? Poprawne wykonanie takiego układu wymaga znajomości schematu połączeń, funkcji zacisków oraz parametrów elektrycznych urządzenia. Błędy na etapie podłączania mogą powodować nieprawidłową pracę obwodu, a w skrajnych przypadkach uszkodzenie aparatury. W dalszej części pokazuję, jak podłączyć przekaźnik bistabilny w typowej instalacji 230 V – z uwzględnieniem doboru

Jak podłączyć przekaźnik bistabilny – co musisz wiedzieć, zanim zaczniesz?

Przekaźnik bistabilny (impulsowy) zmienia stan styku po każdym krótkim impulsie sterującym – jedno naciśnięcie przycisku włącza obwód, kolejne go wyłącza. Sterowanie przekaźnikiem bistabilnym odbywa się za pomocą przycisku monostabilnego. Każdorazowe naciśnięcie przycisku monostabilnego zmienia stan przekaźnika na przeciwny. Dlatego zanim przejdziesz do montażu, warto dokładnie zrozumieć, jak podłączyć przekaźnik bistabilny i jak działa cały układ sterowania.

Jak podłączyć przekaźnik bistabilny - jakie elementy należy przygotować?

Aby taki układ funkcjonował prawidłowo, potrzebujesz przekaźnika bistabilnego dopasowanego do napięcia zasilania i mocy obciążenia, przycisku monostabilnego (dzwonkowego), przewodów połączeniowych a także miejsca montażu – w puszce instalacyjnej lub w rozdzielnicy na szynie DIN.

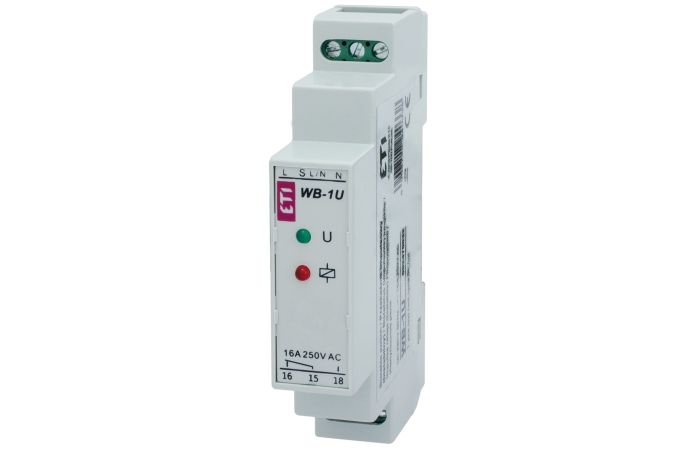

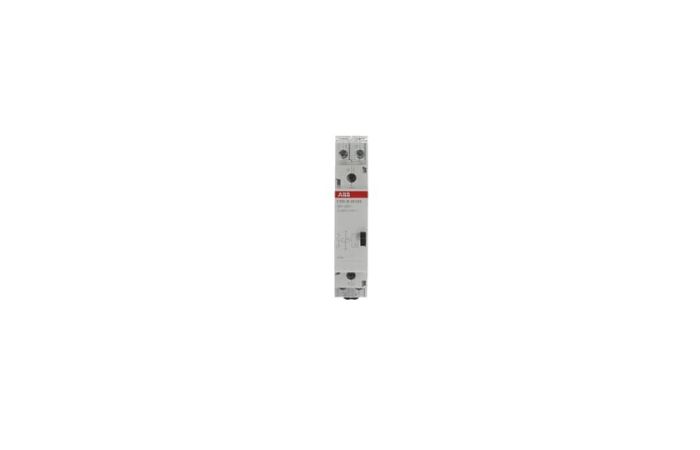

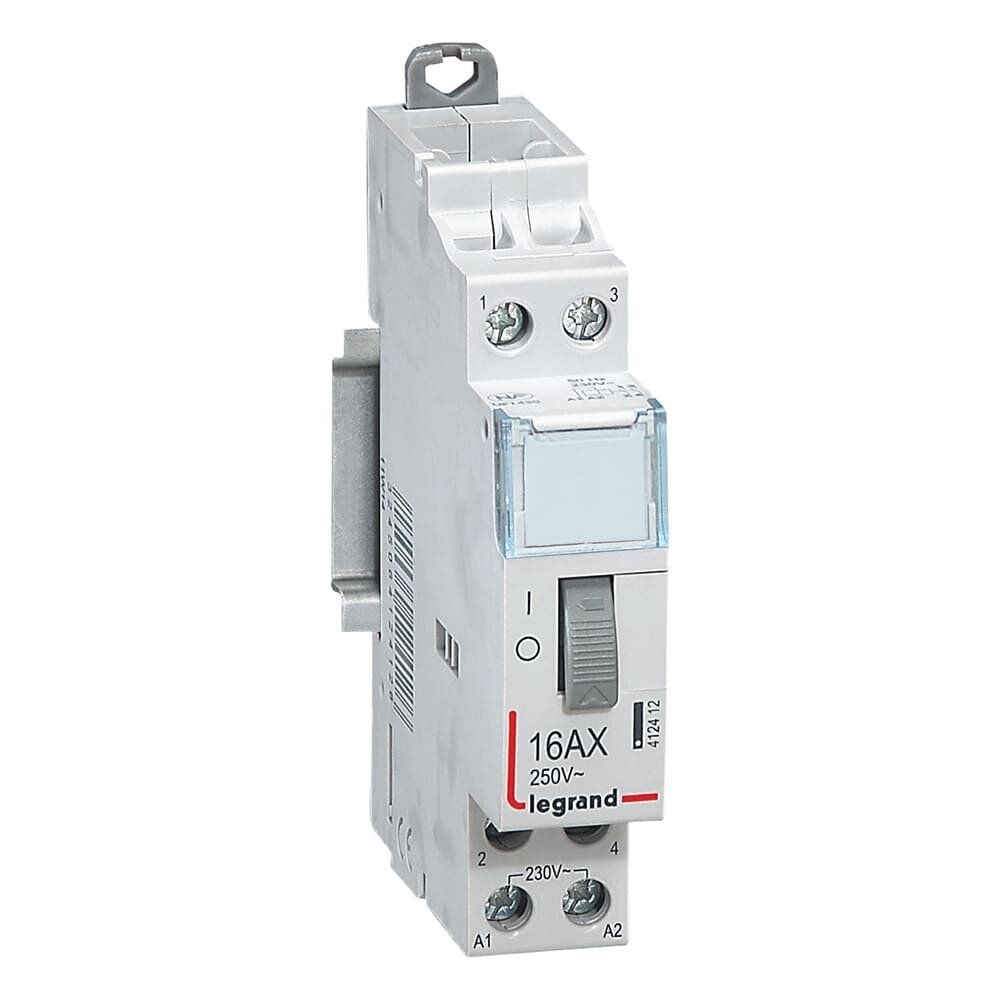

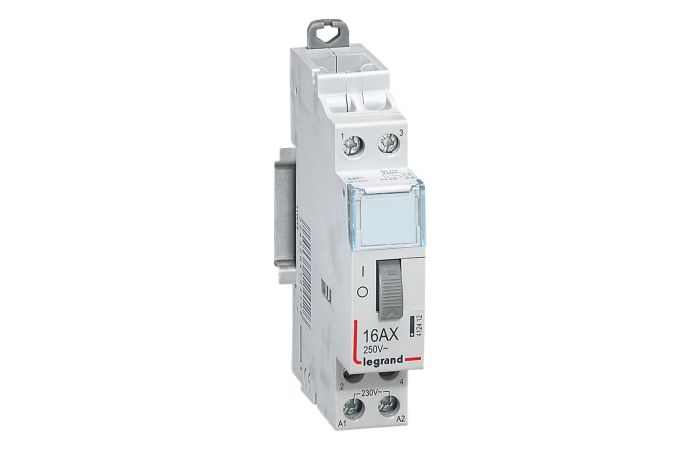

Polecane dla Ciebie

Jak podłączyć przekaźnik bistabilny krok po kroku – schemat i praktyczny montaż

Sprawdźmy, jak w praktyce wygląda podłączenie i jakie połączenia należy wykonać w odpowiedniej kolejności. Układ składa się z toru mocy (styk przekaźnika → odbiornik) oraz toru sterowania (przycisk/przyciski → wejście sterujące przekaźnika). Jeśli nadal zastanawiasz się, jak podłączyć przekaźnik bistabilny poprawnie, trzymaj się kolejności połączeń i zaleceń producenta. Dzięki temu unikniesz błędów montażowych oraz nieprawidłowej pracy całego układu sterowania.

Jak podłączyć przekaźnik bistabilny - wariant z jednym i z kilkoma przyciskami

Wariant z jednym przyciskiem: zaciski sterujące (cewka) i zaciski styku roboczego są zwykle rozdzielone. Sterowanie bywa oznaczone jako A1/A2, a styk roboczy jako 11–12–14 lub COM/NO/NC. Dokładny układ zacisków zależy od modelu – zawsze pracuj na schemacie producenta, Przycisk łączysz między fazą a wejściem sterującym. Wyjście przekaźnika prowadzisz do lampy. Każdy impuls zmienia stan styku i włącza lub wyłącza obciążenie. To podstawowy układ stosowany w prostych instalacjach oświetleniowych w mieszkaniach i niewielkich pomieszczeniach użytkowych.

Wariant z kilkoma przyciskami: przyciski monostabilne łączy się równolegle w torze sterowania (zgodnie ze schematem producenta), tak aby każdy z nich mógł podać impuls na wejście sterujące. To rozwiązanie sprawdza się w długich korytarzach i na schodach. Właśnie dlatego przekaźniki bistabilne są tak popularne w budownictwie mieszkaniowym i komercyjnym. Umożliwiają one wygodne sterowanie jednym obwodem z wielu punktów bez konieczności stosowania łączników schodowych i krzyżowych.

Montaż przekaźnika bistabilnego w puszce

Montaż w puszce sprawdzi się w mniejszych instalacjach. W rozdzielnicy stosuj moduły DIN – wygodne, czytelne i kompatybilne z inną aparaturą. Odpowiednie przekaźniki bistabilne montowane na szynie DIN znajdziesz w naszej ofercie, podobnie jak kompatybilną aparaturę modułową do budowy kompletnego układu sterowania. Kaczmarek Electric jako hurtownia elektryczna zapewnia szeroki wybór komponentów oraz fachowe wsparcie przy ich doborze. Możesz kupić je online lub w punktach stacjonarnych, korzystając ze wsparcia Specjalistów oraz rozbudowanych filtrów parametrów.

Najczęstsze błędy? Podłączenie odbiornika do niewłaściwego styku (NC zamiast NO), pomylenie zacisków sterowania (np. A1/A2), brak zasilania cewki zgodnego z napięciem sterowania oraz błędne wpięcie przycisku w tor sterowania. Jeśli coś nie działa, wróć do schematu i sprawdź kolejność. Skontroluj także, czy przewód sterujący jest prawidłowo wpięty w zacisk wejściowy oraz czy przekaźnik ma właściwe napięcie zasilania, zgodne z parametrami instalacji.

Jak podłączyć przekaźnik bistabilny bez błędów – praktyczne wskazówki i najczęstsze problemy

Jeśli po montażu układ nie reaguje, w pierwszej kolejności sprawdź zasilanie na zaciskach oraz poprawność podłączenia toru sterującego. Światło świecące tylko chwilowo zwykle oznacza zastosowanie niewłaściwego łącznika lub błędne wpięcie przewodu sterującego. Analizując, jak podłączyć przekaźnik bistabilny, zawsze pracuj na schemacie producenta i zweryfikuj połączenia miernikiem, kontrolując obecność fazy oraz ciągłość obwodu. Przy doborze urządzenia uwzględnij moc obciążenia i dopuszczalny prąd styku. W przypadku bardziej rozbudowanych instalacji warto skonsultować projekt z uprawnionym elektrykiem. Odpowiednio dobrane komponenty to podstawa bezpiecznej i stabilnej pracy całego układu. Profesjonalne przekaźniki i aparaturę znajdziesz w Kaczmarek Electric.

Prace przy instalacji 230 V wykonuj wyłącznie po odłączeniu zasilania oraz weryfikacji braku napięcia testerem dwubiegunowym (lub miernikiem zgodnym z kategorią CAT). Jeśli nie masz uprawnień i doświadczenia, zleć montaż elektrykowi, ponieważ błędne podłączenie może skutkować porażeniem lub uszkodzeniem instalacji.
