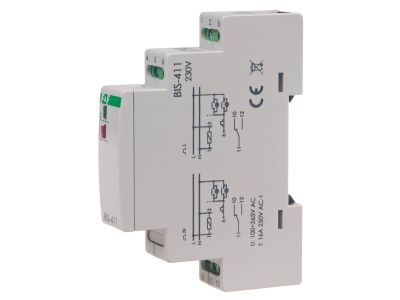

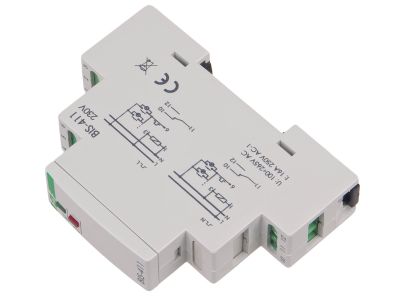

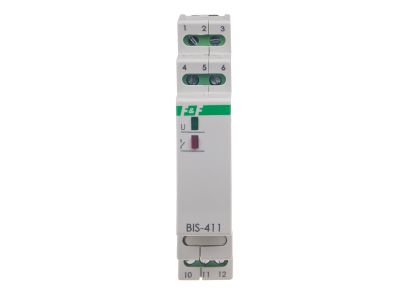

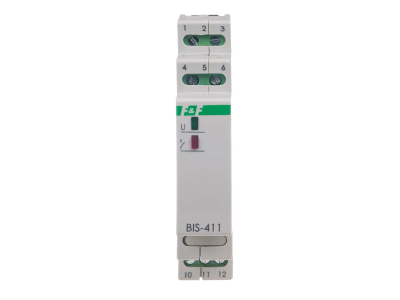

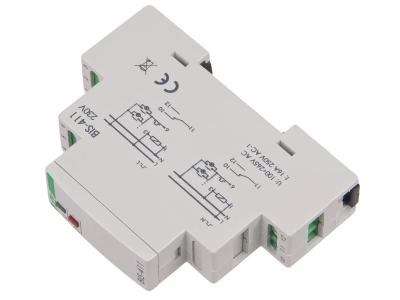

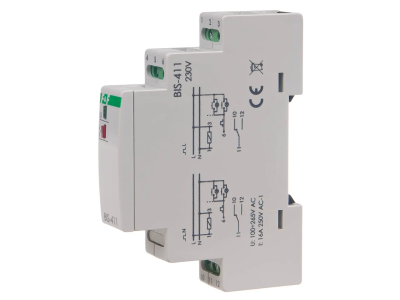

Przekaźnik bistabilny BIS-411 separowany 1×NO/NC 230VAC/16A montaż na szynie DIN | BIS-411 F&F

Opis i Kluczowe Cechy

Przekaźnik bistabilny BIS-411 marki F&F to zaawansowane urządzenie elektroniczne zaprojektowane do precyzyjnego sterowania oświetleniem oraz innymi odbiornikami energii elektrycznej w instalacjach budynkowych i przemysłowych. Urządzenie charakteryzuje się szerokim zakresem napięcia zasilania od 165 do 265 V AC, co gwarantuje stabilną pracę nawet w przypadku wahań parametrów sieci. Kluczowym atutem modelu BIS-411 jest separowany styk wykonawczy typu 1 × NO/NC, który pozwala na bezpieczne przełączanie obciążeń o maksymalnym natężeniu prądu 16 A (kategoria AC-1).

• Wysoka wydajność prądowa: Maksymalny prąd obciążenia wynoszący 16 A pozwala na bezpośrednie sterowanie rozbudowanymi obwodami oświetleniowymi bez konieczności stosowania dodatkowych styczników.
• Separacja styku: Zastosowanie separacji galwanicznej styku zwiększa bezpieczeństwo instalacji i pozwala na większą elastyczność w projektowaniu układów sterowania.
• Współpraca z przyciskami podświetlanymi: Przekaźnik został zoptymalizowany pod kątem współpracy z przyciskami wyposażonymi w neonówki lub diody LED, przy prądzie impulsu sterującego mniejszym niż 5 mA.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,7 W minimalizuje straty energii podczas długotrwałej eksploatacji.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 18 mm (1 moduł) pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc przed przypadkowym dotykiem części pod napięciem. Przekaźnik jest przystosowany do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego przemysłową trwałość i niezawodność w zróżnicowanych warunkach środowiskowych.

Zastosowanie

Przekaźnik BIS-411 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania. Jest idealnym rozwiązaniem do tworzenia układów schodowych i korytarzowych, gdzie wymagane jest załączanie i wyłączanie oświetlenia z wielu różnych punktów za pomocą równolegle połączonych przycisków dzwonkowych (chwilowych). Dzięki separowanemu stykowi, może być również wykorzystywany w automatyce przemysłowej do sterowania procesami wymagającymi przełączania sygnałów o różnych potencjałach lub jako element wykonawczy w układach logicznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH-35 (DIN). Poniżej znajdują się kluczowe wytyczne techniczne:

• Przyłącze przewodów: Zaciski śrubowe o przekroju znamionowym 2,5 mm² pozwalają na stabilne i pewne osadzenie przewodów instalacyjnych, zapewniając niską rezystancję styku.
• Moment dokręcania: Zalecany moment dokręcania śrub wynosi 0,4 Nm, co zapobiega uszkodzeniu zacisków przy jednoczesnym zachowaniu optymalnego docisku mechanicznego.
• Czas reakcji: Urządzenie posiada fabryczne opóźnienie zadziałania w zakresie 0,1 ÷ 0,2 s, co eliminuje ryzyko przypadkowych przełączeń wywołanych zakłóceniami na linii sterującej.
• Podłączenie: Należy zwrócić uwagę na prawidłowe podłączenie zasilania 230 V AC oraz odpowiednie skonfigurowanie styku NO/NC w zależności od wymagań odbiornika.

FAQ

1. Czy przekaźnik BIS-411 zapamiętuje stan po zaniku napięcia?
Nie, model ten nie posiada pamięci stanu po zaniku zasilania. Po przywróceniu napięcia przekaźnik pozostanie w stanie wyłączonym.

2. Czy mogę podłączyć do niego przyciski z podświetleniem LED?
Tak, przekaźnik jest w pełni przystosowany do współpracy z przyciskami podświetlanymi, o ile łączny prąd podświetlenia nie przekracza progu czułości wejścia sterującego.

3. Czy urządzenie posiada funkcję wyłącznika czasowego?
Nie, BIS-411 to klasyczny przekaźnik bistabilny typu włącz/wyłącz. Jeśli wymagana jest funkcja czasowa, należy rozważyć modele z serii BIS-413 lub BIS-412.
