Przekaźnik bistabilny 230VAC/110VDC 1NO+1NC 16A | EPN515 Hager

Opis i Kluczowe Cechy

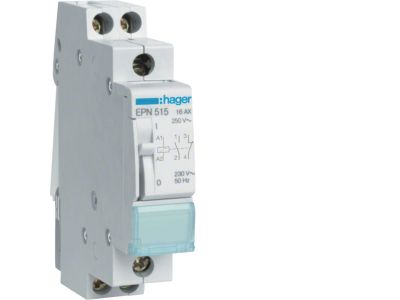

Przekaźnik bistabilny HAGER EPN515 to zaawansowane urządzenie elektrotechniczne zaprojektowane do efektywnego zarządzania obwodami oświetleniowymi i siłowymi w nowoczesnych instalacjach budynkowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A, co pozwala na bezpieczne przełączanie odbiorników o znacznej mocy. Wyposażenie w styki o konfiguracji 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) zapewnia szerokie możliwości projektowe, umożliwiając jednoczesne załączanie jednego obwodu i rozłączanie drugiego.

• Napięcie sterowania: Uniwersalna cewka przystosowana do pracy z napięciem 230V AC lub 110V DC, co zwiększa elastyczność zastosowań w różnych systemach zasilania.
• Mechanizm bistabilny: Zmiana stanu styków następuje po podaniu impulsu elektrycznego, co eliminuje konieczność ciągłego zasilania cewki w celu podtrzymania stanu pracy, redukując zużycie energii i nagrzewanie się urządzenia.
• Trwałość: Wysoka jakość wykonania sygnowana marką HAGER gwarantuje długą żywotność mechaniczną i elektryczną nawet przy częstym cyklu przełączeń.
• Bezpieczeństwo sterowania: Przyciski sterujące pracują bez obciążenia prądem roboczym odbiornika, co znacząco wydłuża ich żywotność i podnosi poziom bezpieczeństwa użytkowania instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnia wymagania normy PN-EN 60669-2-2, co potwierdza jego przydatność do profesjonalnych instalacji elektroenergetycznych. Posiada certyfikację CE, gwarantującą bezpieczeństwo użytkowania oraz kompatybilność elektromagnetyczną w środowiskach mieszkalnych i komercyjnych.

Zastosowanie

Przekaźnik EPN515 znajduje szerokie zastosowanie w systemach sterowania oświetleniem na klatkach schodowych, korytarzach, halach magazynowych oraz w rozległych pomieszczeniach biurowych. Dzięki możliwości równoległego połączenia dowolnej liczby przycisków monostabilnych (dzwonkowych) za pomocą prostego przewodu dwużyłowego, system pozwala na załączanie i wyłączanie światła z wielu niezależnych lokalizacji. Jest to idealne rozwiązanie wszędzie tam, gdzie tradycyjne układy schodowe i krzyżowe stają się zbyt skomplikowane i kosztowne w realizacji.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35), co pozwala na łatwą integrację w typowych rozdzielnicach modułowych. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Podłączenie przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia 16A, dbając o odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania styków.
• Okablowanie sterujące: Przyciski sterujące należy łączyć równolegle. Dzięki niskim wymaganiom prądowym obwodu sterowania, można stosować przewody o mniejszym przekroju.
• Pozycja pracy: Przekaźnik może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła wewnątrz rozdzielnicy.

FAQ

1. Czy do jednego przekaźnika EPN515 mogę podłączyć przyciski podświetlane?
Tak, jednak w przypadku dużej liczby przycisków z podświetleniem neonowym może być wymagane zastosowanie kompensatora, aby uniknąć przypadkowego wzbudzenia cewki przez prąd upływu podświetlenia.

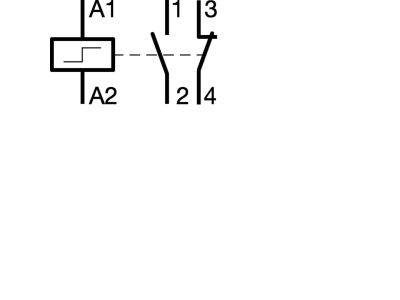

2. Jaka jest różnica między stykiem 1NO+1NC a standardowym 1NO?
Styk 1NO+1NC oferuje dodatkowy styk normalnie zamknięty, który otwiera się w momencie zamknięcia styku głównego. Pozwala to na realizację układów przełącznych lub sygnalizację stanu pracy urządzenia.

3. Czy przekaźnik zapamiętuje stan po zaniku napięcia zasilania?
Tak, mechanizm bistabilny utrzymuje ostatnią pozycję styków nawet po całkowitym odłączeniu zasilania od układu.
