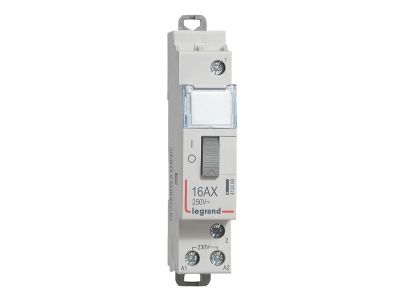

Przekaźnik bistabilny PB 401 230VAC 16A 1NO | 412408 Legrand

Opis i Kluczowe Cechy

Przekaźnik bistabilny Legrand PB 401 o numerze referencyjnym 412408 to zaawansowane urządzenie sterujące zaprojektowane do pracy w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co pozwala na bezpieczne i efektywne zarządzanie obwodami oświetleniowymi oraz innymi odbiornikami energii. Wyposażony w jeden styk zwierny (1NO), przekaźnik ten umożliwia zmianę stanu styków po podaniu impulsu napięciowego na cewkę sterującą o wartości 230 V~.

Kluczową zaletą serii PB 400 jest jej kompaktowa budowa. Szerokość urządzenia wynosi zaledwie 17,5 mm, co odpowiada jednemu modułowi w rozdzielnicy, pozwalając na znaczną oszczędność miejsca na szynie DIN. Przekaźnik został zaprojektowany z myślą o długotrwałej i bezawaryjnej pracy, oferując wysoką precyzję przełączania oraz możliwość integracji z systemami sterowania centralnego i grupowego przy zastosowaniu odpowiedniego wyposażenia dodatkowego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z europejską normą EN 60669-2-2. Norma ta określa rygorystyczne wymagania dotyczące łączników instalacyjnych elektronicznych oraz przekaźników zdalnie sterowanych, co gwarantuje najwyższy poziom bezpieczeństwa użytkowania, odporność na przepięcia oraz kompatybilność elektromagnetyczną. Wybierając osprzęt marki Legrand, instalatorzy mają pewność, że urządzenie spełnia wszystkie aktualne dyrektywy techniczne wymagane w budownictwie mieszkaniowym i komercyjnym.

Zastosowanie

Przekaźnik bistabilny PB 401 znajduje szerokie zastosowanie w systemach sterowania oświetleniem, gdzie wymagane jest załączanie i wyłączanie obwodu z wielu różnych punktów (np. za pomocą przycisków dzwonkowych/monostabilnych). Jest to idealne rozwiązanie dla:

• Korytarzy i klatek schodowych w budynkach wielorodzinnych.
• Sal konferencyjnych i biur typu open space.
• Instalacji domowych typu Smart Home, gdzie wymagana jest integracja z systemami automatyki.
• Sterowania odbiornikami o prądzie znamionowym do 16 A, które wymagają stabilnego podtrzymania stanu bez konieczności ciągłego zasilania cewki.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik jest przystosowany do montażu na standardowej szynie wsporczej TH35 (DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Zapewnienie odpowiedniego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.
• Prawidłowe podłączenie napięcia sterującego 230 V~ do zacisków cewki.
• Zachowanie odpowiednich przekrojów przewodów dostosowanych do obciążenia 16 A.
• W przypadku montażu wielu przekaźników obok siebie w rozdzielnicy, zaleca się stosowanie odstępów wentylacyjnych w celu optymalizacji odprowadzania ciepła.

FAQ

• Czy przekaźnik PB 401 posiada funkcję sterowania centralnego? Tak, seria PB 400 umożliwia realizację sterowania centralnego i grupowego przy użyciu dedykowanego wyposażenia sterującego Legrand.
• Jaka jest szerokość urządzenia w rozdzielnicy? Przekaźnik zajmuje dokładnie 1 moduł (17,5 mm).
• Czy cewka może być zasilana napięciem 24V? Model 412408 jest dedykowany pod napięcie 230 V~. Dla instalacji 24V należy wybrać odpowiednią wersję z tej samej serii.
• Jaki jest rodzaj zestyku w tym modelu? Urządzenie posiada jeden zestyk zwierny (1NO).
