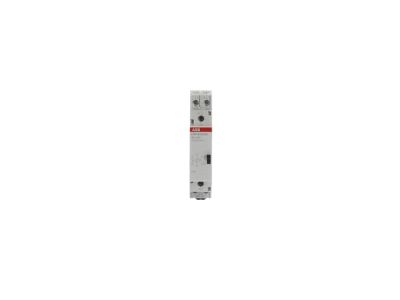

Przekaźnik bistabilny 16A 2NO, pro M compact, E290-16-20/230 | 2TAZ312000R2012 ABB

Opis i Kluczowe Cechy

Przekaźnik bistabilny ABB E290-16-20/230 z serii pro M compact to zaawansowane urządzenie sterowane elektromagnetycznie, zaprojektowane z myślą o maksymalnej wydajności i energooszczędności systemów sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A, co pozwala na bezpieczne przełączanie obciążeń rezystancyjnych i indukcyjnych w instalacjach budynkowych. Wyposażenie w dwa styki zwierne (2NO) umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami lub zwiększenie niezawodności połączenia.

• Mechanizm zatrzaskowy: Innowacyjna konstrukcja wewnętrzna działa na zasadzie mechanicznej blokady, co oznacza, że cewka pobiera energię tylko w momencie przełączania (krótki impuls). Pozwala to na znaczną redukcję strat energii i eliminuje problem nagrzewania się urządzenia podczas długotrwałej pracy.
• Niezawodność styków: Zastosowanie wysokiej jakości materiałów przewodzących gwarantuje niską rezystancję przejścia i długą żywotność mechaniczną oraz elektryczną.
• Kompaktowa budowa: Szerokość modułowa dostosowana do standardowych rozdzielnic pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Wskaźnik położenia styków: Wyraźna sygnalizacja na froncie obudowy pozwala na szybką weryfikację stanu pracy urządzenia bez konieczności użycia przyrządów pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Przekaźnik spełnia wymagania norm dotyczących aparatury modułowej niskiego napięcia, co potwierdza jego wysoką odporność na przepięcia oraz stabilność parametrów izolacyjnych. Urządzenie posiada certyfikację CE oraz jest zgodne z dyrektywami środowiskowymi, co czyni go bezpiecznym wyborem dla nowoczesnego budownictwa.

Zastosowanie

Przekaźnik E290-16-20/230 znajduje szerokie zastosowanie w sektorze B2B oraz w instalacjach domowych. Jest niezastąpiony wszędzie tam, gdzie wymagane jest sterowanie oświetleniem z wielu różnych miejsc (powyżej dwóch punktów sterowania). Główne obszary aplikacji to:

• Budynki użyteczności publicznej: Korytarze w szkołach, szpitalach i urzędach, gdzie oświetlenie musi być obsługiwane przez liczne przyciski impulsowe.
• Obiekty przemysłowe: Hale produkcyjne i magazynowe, gdzie wymagane jest centralne sterowanie sekcjami oświetleniowymi.
• Budownictwo komercyjne: Biurowce i hotele, w których priorytetem jest energooszczędność i trwałość komponentów elektrycznych.
• Instalacje inteligentnego domu: Jako element wykonawczy współpracujący z systemami automatyki budynkowej.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi zaleceniami:

• Montaż na szynie: Urządzenie należy zatrzasnąć na standardowej szynie DIN 35 mm (TH35).
• Podłączenie przewodów: Należy stosować przewody o odpowiednim przekroju, dostosowanym do prądu 16A. Zaciski windowe zapewniają stabilne połączenie zarówno dla przewodów typu drut, jak i linka (z tulejką).
• Moment dokręcania: Aby zapewnić optymalny styk i uniknąć przegrzewania się zacisków, należy stosować odpowiedni moment dokręcania śrub zaciskowych, zgodnie ze specyfikacją techniczną ABB.
• Sterowanie: Cewka przekaźnika jest przystosowana do napięcia sterującego 230V AC. Należy stosować przyciski impulsowe (monostabilne) – nie wolno podawać napięcia na cewkę w sposób ciągły.

FAQ

• Czy przekaźnik buczy podczas pracy? Nie, dzięki mechanizmowi zatrzaskowemu cewka jest zasilana tylko przez ułamek sekundy podczas przełączania. W stanie spoczynku urządzenie nie pobiera prądu i nie emituje dźwięków.
• Ile przycisków sterujących mogę podłączyć do jednego przekaźnika? Teoretycznie liczba przycisków połączonych równolegle jest nieograniczona, jednak należy brać pod uwagę pojemność kabli w bardzo rozległych instalacjach.
• Czy mogę sterować tym przekaźnikiem oświetleniem LED? Tak, prąd znamionowy 16A pozwala na obsługę nowoczesnych źródeł światła LED, jednak przy dużych obciążeniach pojemnościowych warto zweryfikować prąd rozruchowy lamp.
