Jak dobrać wyłącznik nadprądowy?
Jak dobrać wyłącznik nadprądowy? Odpowiednie zabezpieczenie instalacji elektrycznej pozwala uniknąć wielu niebezpiecznych sytuacji i jest niezbędne dla bezpiecznego użytkowania instalacji elektrycznej oraz podłączonych do niej urządzeń. Wybór wyłącznika nadprądowego to najważniejszy etap podczas planowania i modernizacji każdej instalacji elektrycznej – zarówno w domu, jak i w obiekcie komercyjnym. W tym artykule dowiesz się, czym charakteryzują się wyłączniki nadprądowe, jakie występują ich typy oraz na co zwrócić uwagę podczas doboru rozwiązania dopasowanego do Twoich potrzeb. Poznasz wszystkie najważniejsze zasady doboru oraz praktyczne wskazówki, które ułatwią podjęcie właściwej decyzji.
Rodzaje wyłączników nadprądowych – funkcje i przeznaczenie
Zanim przejdziemy do tego, jak dobrać wyłącznik nadprądowy, przedstawimy różne typy wyłączników nadprądowych. Można je podzielić ze względu na funkcje. Jest to m.in.:
-
MCB (Miniature Circuit Breaker) – wyłącznik nadprądowy zabezpieczający przed przeciążeniem i zwarciem;
-
RCD (Residual Current Device) – wyłącznik różnicowoprądowy, który chroni przed porażeniem prądem, wyłączając obwód przy wykryciu prądu upływu;
-
RCBO (Residual Current Breaker with Overcurrent) – połączenie MCB i RCD, zabezpiecza zarówno przed przeciążeniem, zwarciem, jak i prądem upływu;
-
MCCB (Molded Case Circuit Breaker) – wyłącznik mocy, stosowany w większych instalacjach i mocniejszych obwodach.

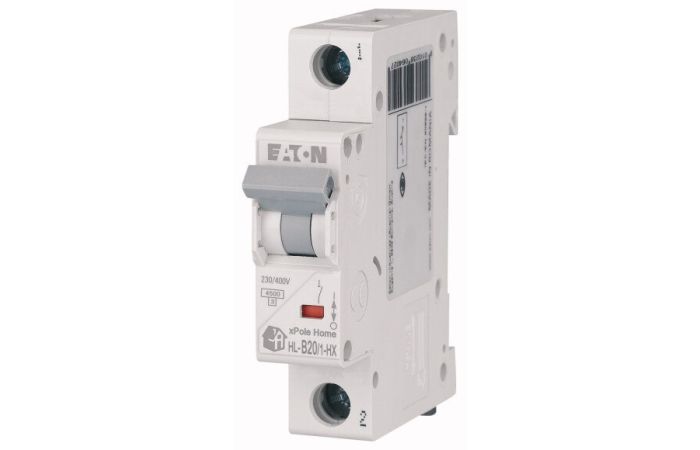

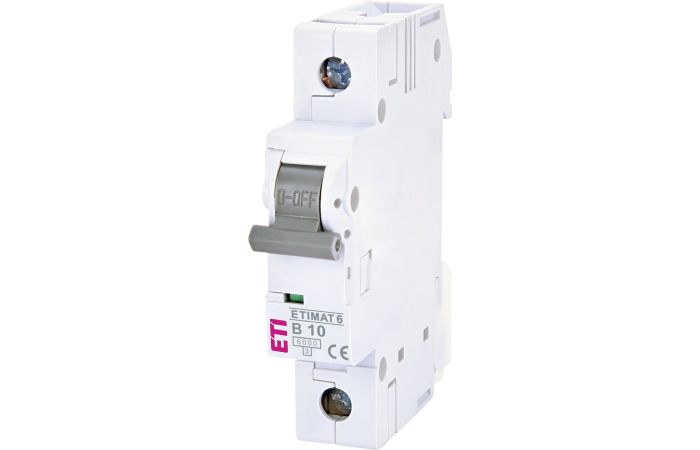

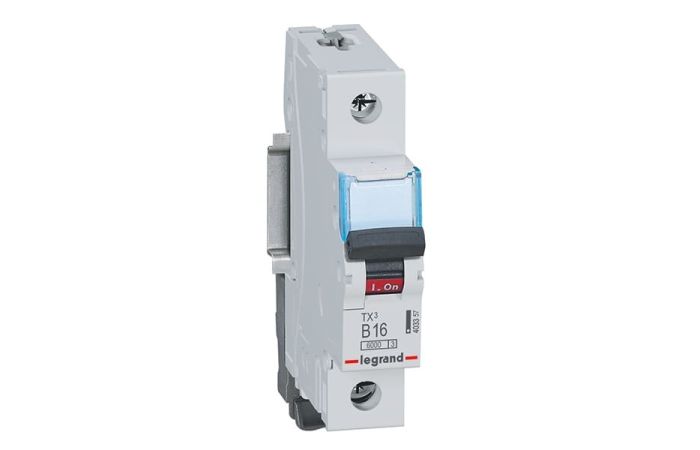

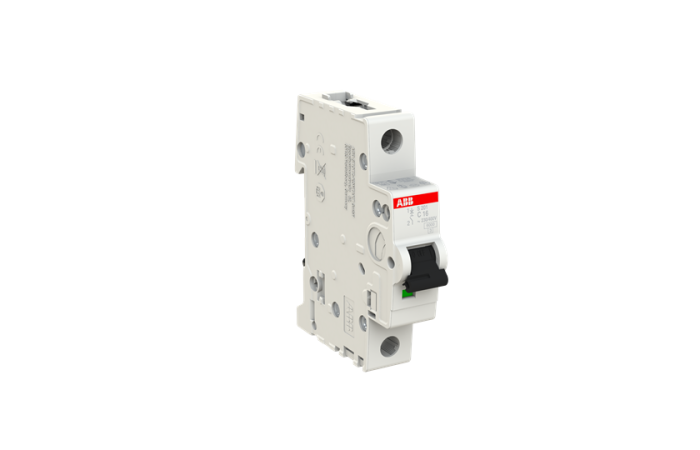

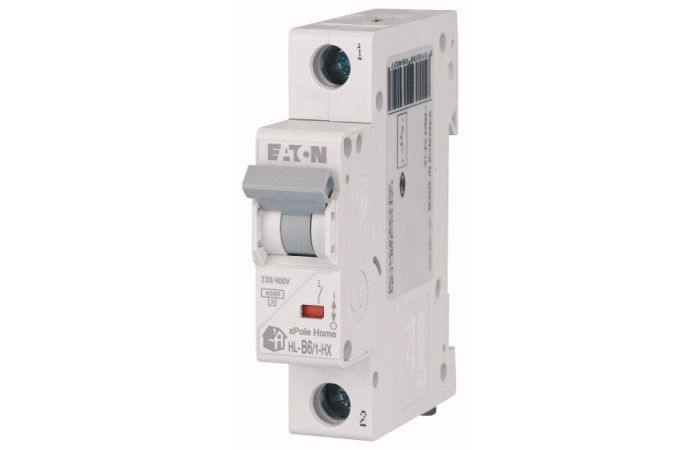

Polecane dla Ciebie
Charakterystyki wyłączników nadprądowych wg charakterystyki wyzwalania
Wyłączniki mają także różne charakterystyki, oznaczone literami. Najczęściej spotykane w budownictwie mieszkaniowym i użyteczności publicznej są charakterystyki: A, B, C i D, które definiują, jak szybko zadziałają przy wzroście prądu:
-
A – działa przy 2-3-krotnym wzroście prądu, nadaje się do chronienia urządzeń elektronicznych;
-
B – dopuszcza 3-5-krotny wzrost, stosowane w instalacjach domowych;
-
C – zabezpiecza przy 5-10-krotnym wzroście, odpowiednie dla urządzeń z silnikami indukcyjnymi;
-
D – dla dużych prądów rozruchowych, zadziała przy 10-20-krotnym wzroście, stosowany przy dużych transformatorach.
Dobór charakterystyki powinien uwzględniać typ podłączonych urządzeń i ich prąd rozruchowy. Sprawdź wyłączniki nadprądowe, które oferuje nasza hurtownia elektryczna.
Jak dobrać wyłącznik nadprądowy?
Pierwszym krokiem jest sporządzenie listy wszystkich urządzeń elektrycznych i oświetleniowych, które będą podłączone do danej instalacji, oraz oszacowanie ich maksymalnego poboru mocy. Następnie należy wybrać odpowiedni rodzaj wyłącznika nadprądowego z uwzględnieniem rodzaju instalacji i charakterystyki obciążenia. Jak dobrać wyłącznik nadprądowy? Co należy zrobić?
-
Oszacuj całkowite maksymalne obciążenie instalacji;
-
Wybierz charakterystykę wyłącznika odpowiednią dla rodzaju urządzeń;
-
Dopasuj prąd znamionowy wyłącznika do przekroju przewodów oraz zakresu obciążenia;
-
Uwzględnij czułość wyłączników różnicowoprądowych, by uniknąć fałszywych wyłączeń;
-
Sprawdź możliwość montażu (np. na szynie DIN).
Pamiętaj, że jeśli nie posiadasz wiedzy i doświadczenia w instalacjach elektrycznych, instalację wyłącznika powinien wykonać profesjonalny elektryk.
