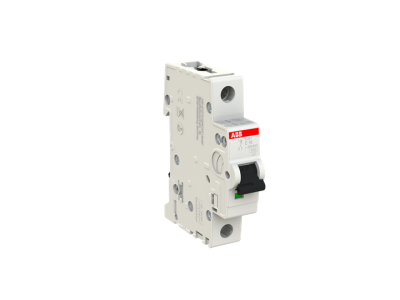

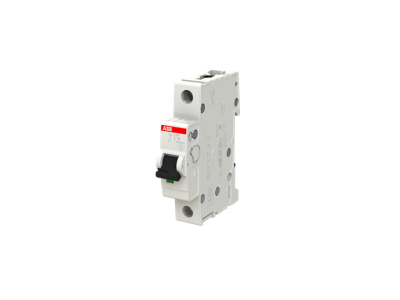

Wyłącznik nadprądowy 1P C 16A 6kA, S201-C16 | 2CDS251001R0164 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-C16 z serii System pro M compact® to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie zostało zaprojektowane z myślą o ochronie obwodów przed skutkami przeciążeń oraz zwarć, co bezpośrednio przekłada się na ciągłość zasilania i bezpieczeństwo mienia. Model ten charakteryzuje się prądem znamionowym wynoszącym 16A, co pozwala na obsługę standardowych obwodów odbiorczych w budownictwie mieszkaniowym i komercyjnym.

• Charakterystyka wyzwalania C: Przeznaczona do obwodów z urządzeniami o zwiększonym prądzie rozruchowym, zapewniając optymalną czułość bez zbędnych zadziałań.
• Zdolność zwarciowa 6kA: Znamionowa graniczna zdolność zwarciowa na poziomie 6000A gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia gwałtownych awarii sieci.
• Konfiguracja 1P: Jednobiegunowa konstrukcja pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej dla pojedynczej fazy.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo personelu obsługującego instalację.

Zgodność z Normami

Wyłącznik ABB S201-C16 spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co potwierdza jego wysoką jakość wykonania. Urządzenie jest zgodne z normą IEC/EN 60898-1, dedykowaną dla wyłączników instalacyjnych do użytku domowego i podobnego, oraz normą IEC/EN 60947-2, co pozwala na jego stosowanie w aplikacjach przemysłowych. Posiada liczne certyfikaty i dopuszczenia, które umożliwiają jego montaż w instalacjach na całym świecie.

Zastosowanie

Dzięki charakterystyce C, wyłącznik S201-C16 znajduje szerokie zastosowanie w miejscach, gdzie występują odbiorniki o charakterze indukcyjnym lub mieszanym. Jest idealnym wyborem do zabezpieczania:

• Obwodów gniazd wtykowych w biurach i warsztatach.
• Systemów oświetleniowych wykorzystujących stateczniki elektroniczne.
• Małych silników elektrycznych i pomp o umiarkowanym prądzu rozruchowym.
• Urządzeń automatyki budynkowej i systemów HVAC.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (35 mm) przy użyciu opatentowanych zatrzasków ABB. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu siły przy dokręcaniu zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekroje przewodów: Podwójne zaciski windowe umożliwiają jednoczesne podłączenie szyn grzebieniowych oraz przewodów o różnych przekrojach.
• Pozycja montażu: Urządzenie może być montowane w dowolnej pozycji, co ułatwia aranżację wnętrza rozdzielnicy.

FAQ

Czy wyłącznik S201-C16 nadaje się do ochrony silników?
Tak, charakterystyka C jest odpowiednia dla silników o niskim prądzie rozruchowym. W przypadku ciężkiego rozruchu należy rozważyć charakterystykę D.

Jaka jest różnica między 6kA a 10kA w tym modelu?
Wartość 6kA określa maksymalny prąd zwarciowy, jaki wyłącznik może bezpiecznie przerwać. Wybór zależy od obliczonego prądu zwarciowego w punkcie instalacji.

Czy mogę podłączyć zasilanie od góry lub od dołu?
Tak, konstrukcja zacisków ABB S200 pozwala na dowolne doprowadzenie zasilania, co zwiększa elastyczność podczas prefabrykacji rozdzielnic.
