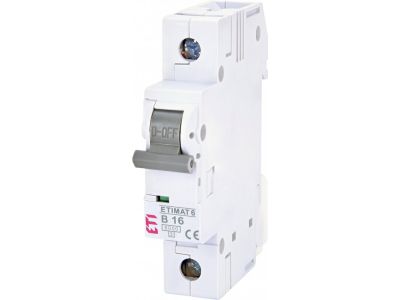

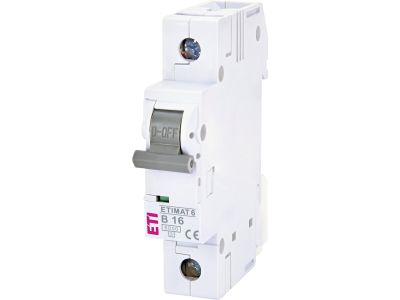

Wyłącznik nadprądowy 1P B 16A 6kA AC ETIMAT 6 | 002111516 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 1p B16 to zaawansowany aparat modułowy zaprojektowany przez renomowanego producenta ETI, służący do skutecznego zabezpieczania obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A, co pozwala na bezpieczną obsługę standardowych obwodów gniazdowych i oświetleniowych w nowoczesnych instalacjach. Kluczowym atutem jest znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA, która gwarantuje niezawodne przerwanie obwodu nawet w przypadku wystąpienia prądów o wysokim natężeniu, chroniąc tym samym infrastrukturę kablową i podłączone odbiorniki.

• Charakterystyka wyzwalania B: Przeznaczona do ochrony urządzeń o niskich prądach rozruchowych, idealna dla budownictwa mieszkaniowego.
• Konstrukcja jednofazowa (1P): Kompaktowa budowa zajmująca tylko jeden moduł w rozdzielnicy, co pozwala na optymalizację miejsca.
• Możliwość rozbudowy: Konstrukcja umożliwia łatwy montaż styków pomocniczych, wyzwalaczy wzrostowych oraz podnapięciowych, co zwiększa funkcjonalność systemu automatyki budynkowej.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy aparatu podnosi poziom bezpieczeństwa podczas prac konserwacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego wysoką jakość i powtarzalność parametrów technicznych. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co klasyfikuje go jako aparat przeznaczony do użytku domowego i podobnych instalacji. Dodatkowo, urządzenie spełnia wymagania stawiane wyłącznikom głównym, co świadczy o jego solidnej konstrukcji mechanicznej i elektrycznej oraz zdolności do bezpiecznej izolacji obwodów.

Zastosowanie

Wyłączniki nadprądowe serii ETIMAT 6 znajdują szerokie zastosowanie w różnych sektorach elektroenergetyki:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd wtykowych, oświetlenia oraz urządzeń AGD.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie wymagana jest wysoka niezawodność zasilania.
• Przemysł: Stosowany w szafach sterowniczych i rozdzielnicach pomocniczych do ochrony obwodów sterowania i odbiorników o charakterze rezystancyjnym lub lekko indukcyjnym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Aparat jest przystosowany do montażu na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, co zapobiega przegrzewaniu się styków i zapewnia długotrwałą, bezawaryjną pracę. Zaciski windowe pozwalają na pewne połączenie przewodów o różnych przekrojach, a możliwość zastosowania szyn łączeniowych (grzebieniowych) znacznie przyspiesza prace montażowe w rozdzielnicy i poprawia estetykę okablowania.

FAQ

1. Czy wyłącznik ETIMAT 6 B16 nadaje się do zabezpieczania silników?
Charakterystyka B jest przeznaczona głównie dla odbiorników o małych prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D.

2. Czy do tego modelu można dołożyć styk pomocniczy?
Tak, konstrukcja serii ETIMAT umożliwia montaż akcesoriów takich jak styki pomocnicze PS ETIMAT, co pozwala na zdalną sygnalizację stanu wyłącznika w systemach monitoringu.

3. Jaka jest maksymalna zdolność zwarciowa tego urządzenia?
Znamionowa zdolność zwarciowa wynosi 6000A (6kA), co jest standardem zapewniającym wysoki poziom bezpieczeństwa w większości instalacji niskiego napięcia.
